Novatek顯示技術之異常掉電閃爍問題

在LCD液晶顯示整機驗證的過程中經常會遇見掉電而閃爍問題，下面分享一實際案例的解決辦法.

• 現象：

1. Power OFF時出現Panel類似極化緩慢熄滅和閃爍等異常問題.

• 解析：

1. 通過測試波形發現在Power OFF時 LVST的CLK輸出全部為低電平，懷疑中OCP保護。
2. 測試發現Power OFF時，前端VBO信號關閉早於VDD掉電，造成VBO無信號後，TCON和Driver IC仍在正常工作，這個時候TCON會跑Bist進Mute，送黑畫面Data.

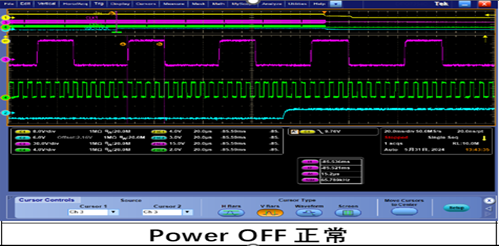

3. 測試CPV1，CPV2&CLK信號，發現Power OFF時 CPV1&CPV2周期有很大變化，造成LVST CLK的Timing超出客戶MASK要求，容易引起GOA電流過大出現LVST OCP保護.


4. 另外，發現Power OFF時是落在當前幀的有效區域，而非VBK區間，造成Power OFF後，在當前幀後半段由於VBO無信號，TCON會自動進入Mute狀態進行插黑， 當下一幀CLK繼續輸出時，
   進入Mute幀時，由於顯示的是VBO關閉,下半部分顯示黑畫面，造成視覺上的顯示異常。

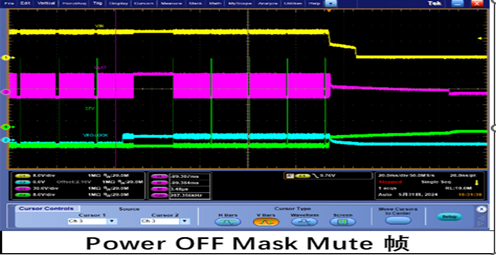

5. TCON通過Mask掉當前VBO信號消失後的下一幀CLK&STV信號，讓GOA在這一幀不工作，這樣在此幀時就不會顯示，人眼就不會察覺顯示異常。



問題與相應答疑：

1. 前端信號無法保證與各電壓同時掉電嗎？

           因整機系統複雜，搭配各家SOC會有機會出現前端顯示信號無法完全保證能與各路電壓同時掉電.

2. 為什麼前端無信號後，TCON會進入Mute？

           當前端信號關閉後，由於各路電壓還處於正常工作當中，此時TCON仍在正常工作，會跑內部頻率TCON會Bist進Mute，在Mute時打黑畫面，避免此時出現異常顯示.

3. Driver IC方面是否有防止異常顯示的相關設計？

          在Driver 方面防止掉電顯示異常，一般會要求Power OFF時 Source out輸出Keep VCOM電壓，這樣由於Source out與VCOM無壓差將無顯示.

4. 為什麼TCON在跑Bist時，造成CLK的周期會有變化？

          由於TCON在跑Bist的時候是跑內部頻率，由於TCON需要時刻偵測前端Data數據是否正常送數據（與前端進行握手），這就需要TCON內部時鐘頻率一定要快於前端Data的時鐘頻率，

          這樣才能保證，前端信號發送時，能夠及時的偵測並進行握手動作.

5. 什麼是OCP？ 為什麼要開啟OCP保護？

          OCP是Overcurrent Protection的縮寫，即過電流保護，當GOA模塊有微短路或者短路時，工作時出現超過面板廠規定的正常工作電流時，就需要進行OCP保護，若不進行OCP保護，

          輕則會造成Panel使用壽命減少，嚴重會造成Panel GOA單元燒毀.
