【東芝半導體】擴大雙極電晶體產品陣容，有助於降低設備功耗

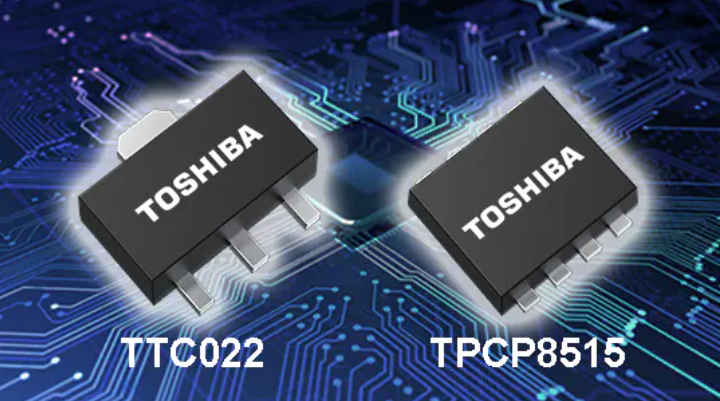

東芝電子元件及儲存裝置株式會社（「東芝」）推出兩款雙極電晶體「TTC022」（採用SC-62封裝：東芝暱稱封裝為PW-Mini）與「TPCP8515」（東芝暱稱封裝為PS-8） ，
適用於新產品的功率元件、電流開關和工業設備的閘極驅動電路的集電極-射極電壓額定值和集電極電流(DC)額定值均為12V/5A。

圖片來源出處:東芝半導體

透過優化晶片結構，新產品TTC022和TPCP8515的低集電極-射極飽和電壓比東芝現有類似額定值產品2SC5714[2]降低了約21%[1]。這有助於減少設備的功耗。

東芝將持續擴大有助於降低設備功耗的產品陣容。

備註:
[1] 東芝測量值。測試條件：IC=2.0A，IB=0.067A
[2] PW-Mini 封裝，集極-射極額定電壓為 20 V，集極電流 (DC) 額定值為 4 A

應用

消費性設備和工業設備
1.功率元件的閘極驅動電路
2.電流開關等

特性

1.大集電極電流 (DC) 額定值：IC=5 A
2.低集電極-射極飽和電壓：
   VCE(sat)=0.14V（最大值）（IC=2.0A，IB=0.067A）
3.小型表面貼裝型封裝：
   TTC022 東芝的暱稱封裝 PW-Mini（4.6 mm × 4.2 mm（最大），t=1.6 ｍｍ（最大））
   TPCP8515 東芝的暱稱封裝 PS-8（2.9 mm × 2.8 mm（典型值），t=0.8 ｍｍ（典型值）

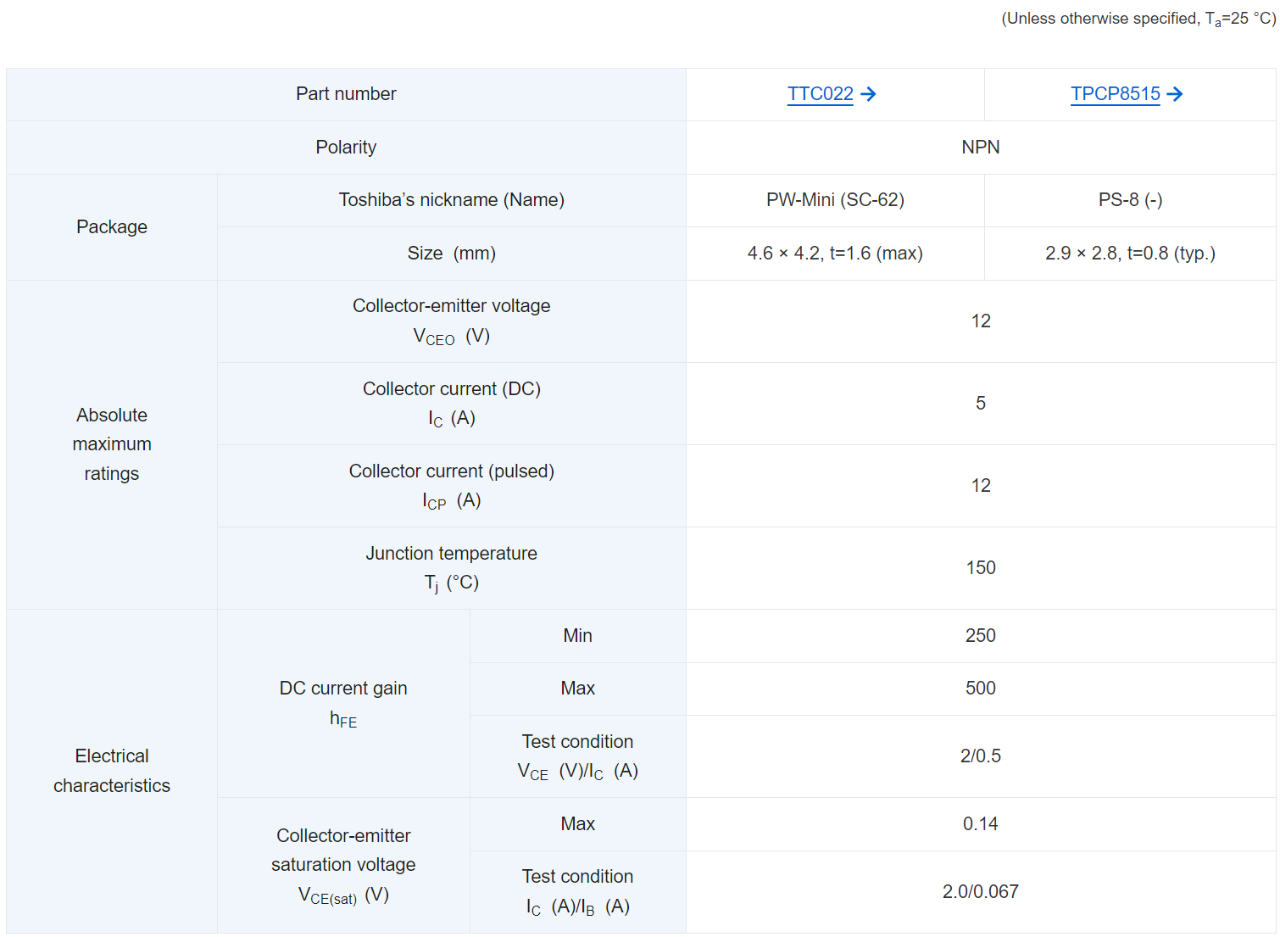

主要規格

圖片來源出處:東芝半導體

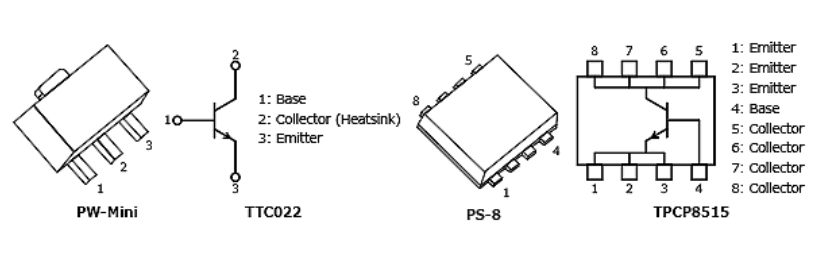

內部線路

圖片來源出處:東芝半導體

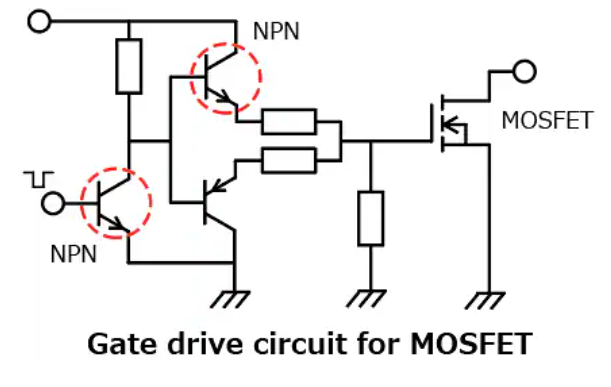

應用範例

圖片來源出處:東芝半導體

備註
本文檔中所示的應用電路僅供參考。
需要徹底的評估，特別是在量產設計階段。
提供這些應用電路範例並不授予任何工業產權許可。

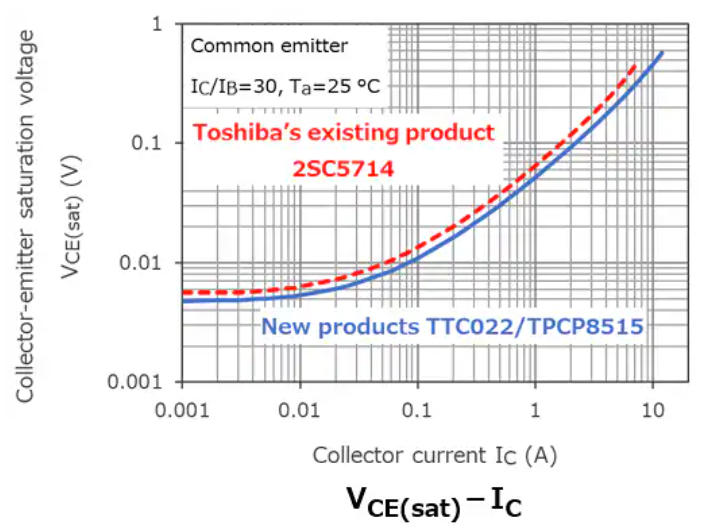

特性曲線(參考)

新產品TTC022和TPCP8515的集電極-射極飽和電壓低於東芝現有產品2SC5714[2]，具有相似的額定值。

圖片來源出處:東芝半導體

* 公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
* 本文檔中的信息，包括產品價格和規格、服務內容和聯繫信息，均為發布之日的最新信息，但如有更改，恕不另行通知。
