前言：
OH0428 是OMNIVISION 新一代的 camera bridge processor
可以支持 OVM6948 OVM6946 OCHTA10 OCHFA10 等模擬SENSOR
與新一代 OH02B10 4-wire digital SENSOR 的解碼以及 LENC, DPC,AWB, RAW_DNS ISP functions
今天為各位看官介紹PWM Strobe 應用指南
evaluation boards:
這次我們使用 OH0FA10/OCHFA10 AA (MIPI mode) + OAH0428 AA + 0198 EVB 進行調校說明
其中OH0428 有2 PIN PWM/STROBE 可以使用,分別為 F2 PWM/STROBE 0 & G2 PWM/STROBE1 PIN

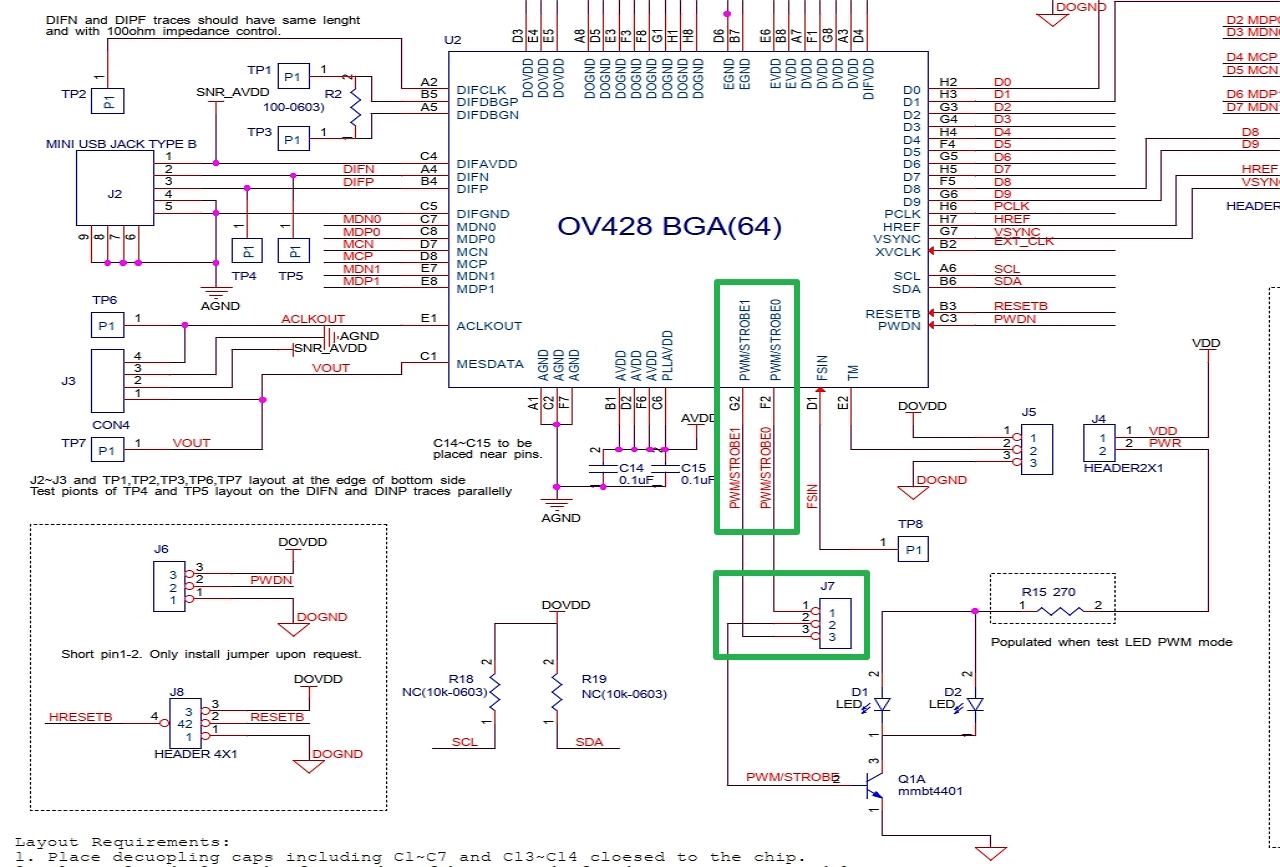

我們可以使用OAH428 EVB J7 來選擇硬體 PIN 輸出
PWM Auto mode

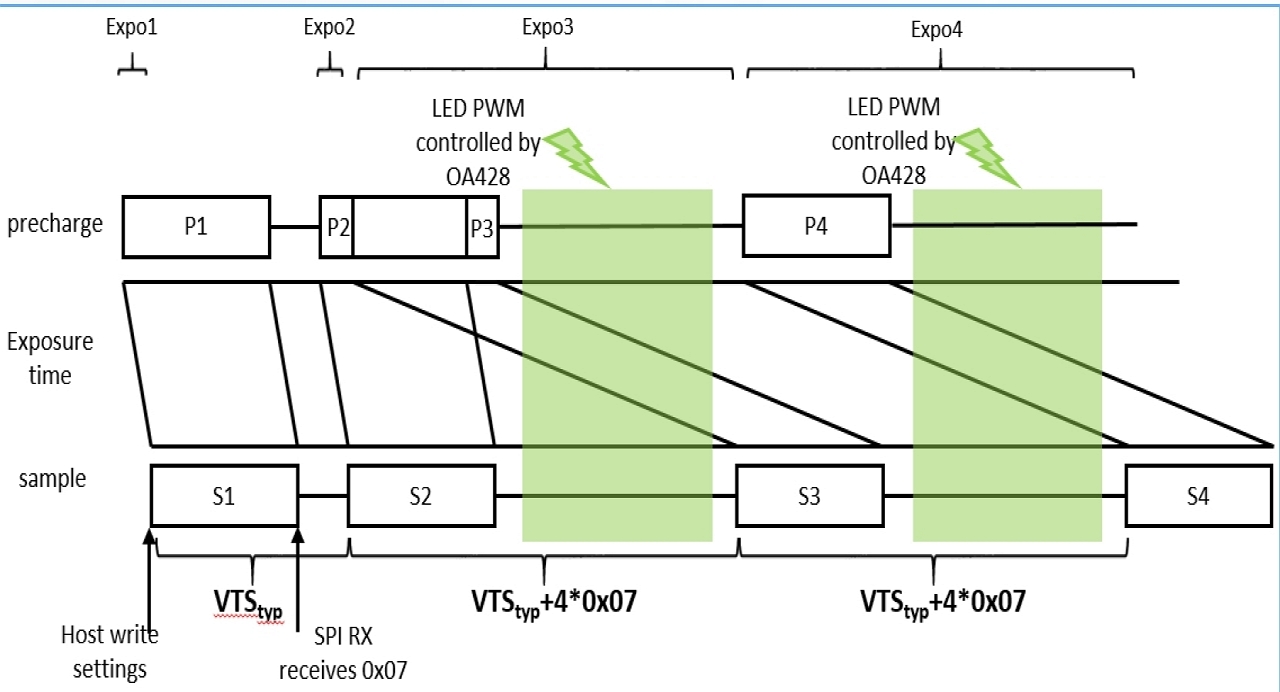

PWM將在垂直消隱期有效，該消隱期與傳感器延長曝光時間一致
(0x3207表示傳感器設置為0x07），設置和PWM配置需要由主機發送。
1主機發送設置，OA428僅在當前幀的空閒時間（F1）配置OH0FA10；
2.在OH0FA10接收VTS/曝光/增益設置之後，它們將從下一幀開始生效（F2）；
3.曝光/增益將對F3中的OH0FA10輸出圖像產生影響；
4.PWM預計在F2的公共垂直消隱中工作，在F3生效

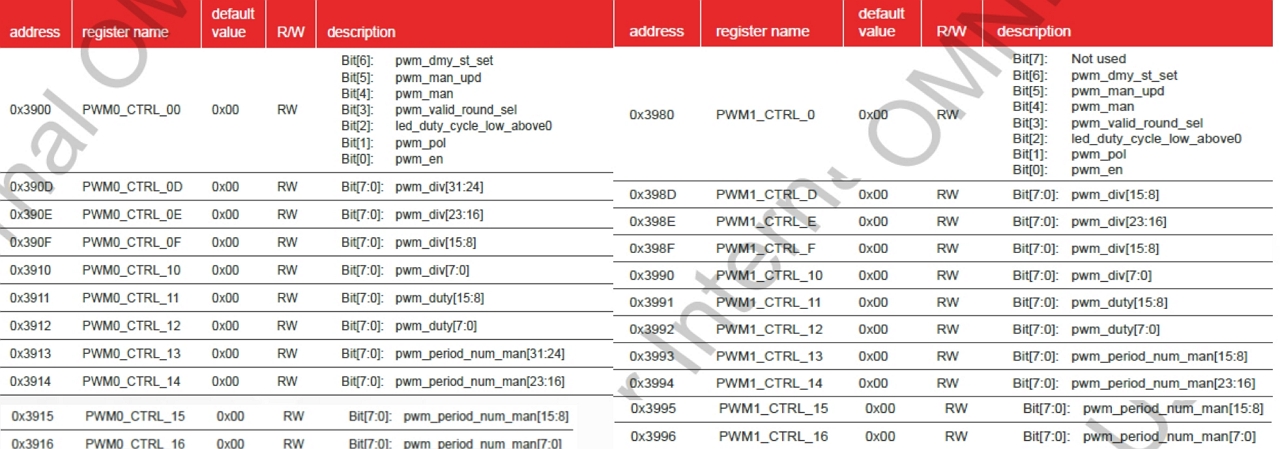

PWM Register 列表
實際量測 PWM AUTO MODE

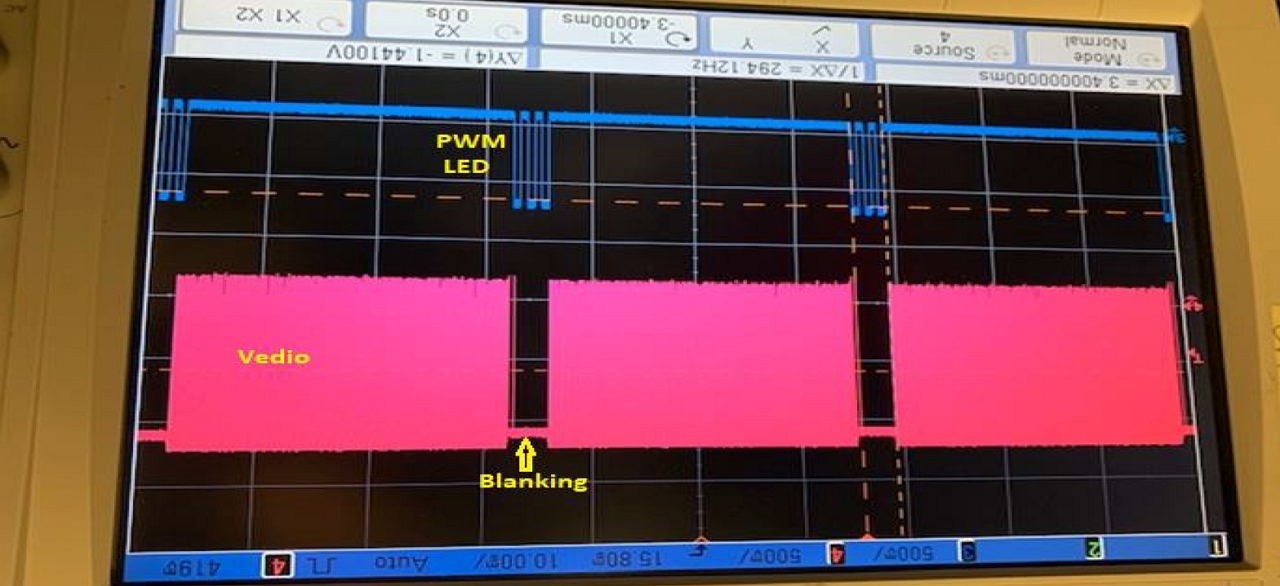

Waveform vs MIPI

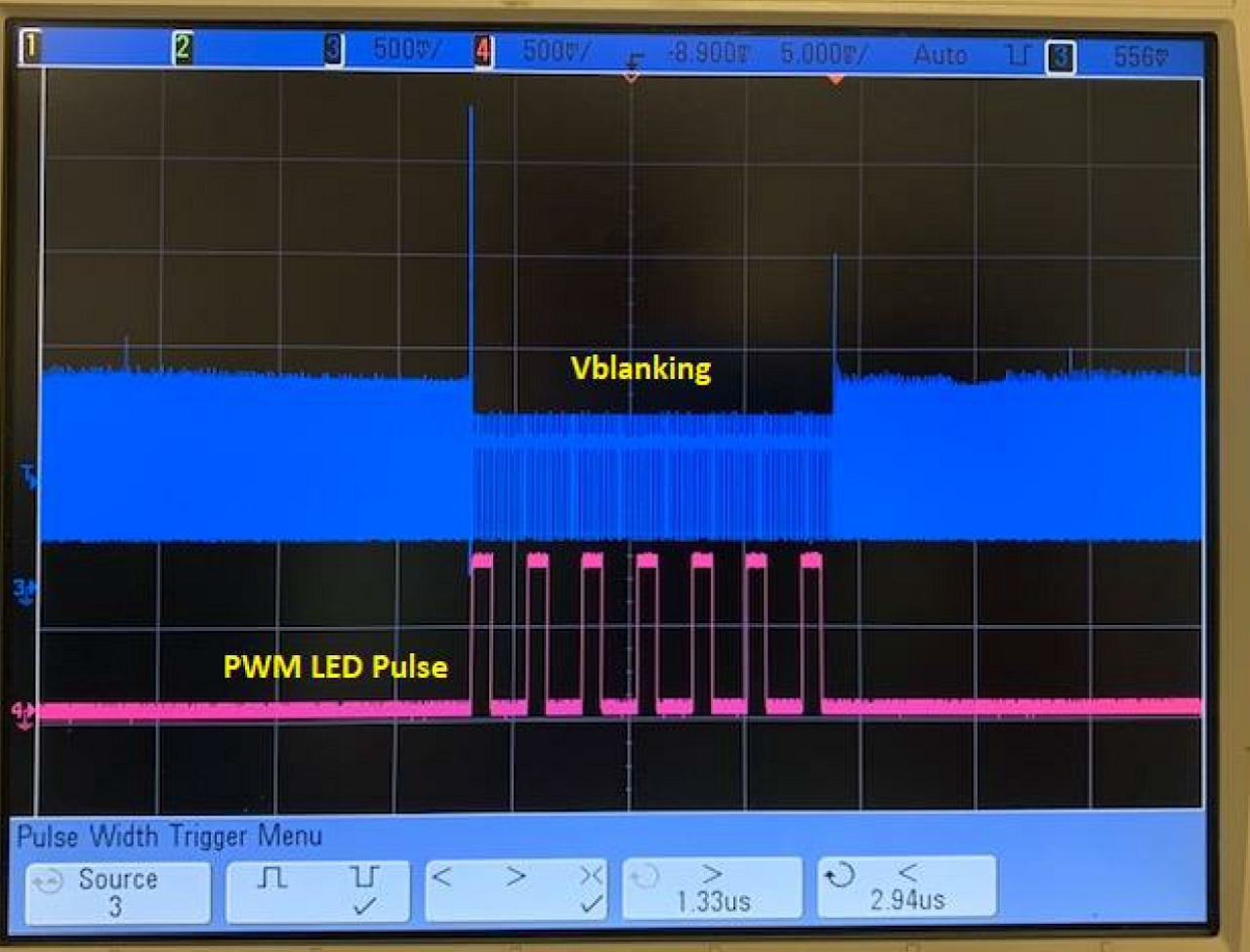

Waveform vs V-OUT
我們提供PWM的範例配置給WPI的客戶直接使用
需要的請郵件與我們聯繫
