一、前言

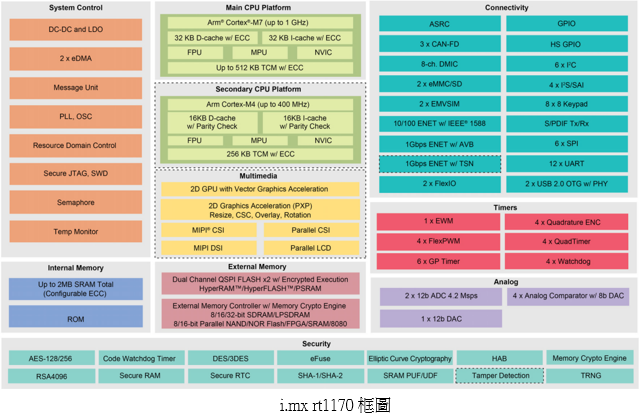

NXP 所推出的 i.MX RT1170 系列，是一款結合了尖端技術的全新處理器系列。它整合了 Arm® Cortex®-M7 核心與 ARM Cortex®-M4 核心，大幅提升 MCU 的運算效能。
在電源設計上，也展現了多項引人注目的特點。例如，內建的高效能 LDO（低壓差線性穩壓器）與 DCDC（直流轉直流轉換器），能為內部模組提供穩定的電力供應，同時簡化了電源的時序設計，進一步優化了整體的能源效率。
值得注意的是，該處理器內置的 DC-DC 僅適用于高達 105°C 的消費類應用和工業應用。然而，對於汽車應用，當結溫（Tj）提高到 125°C 時，內核平台功耗可能會超過其內部 DC-DC 的容量。

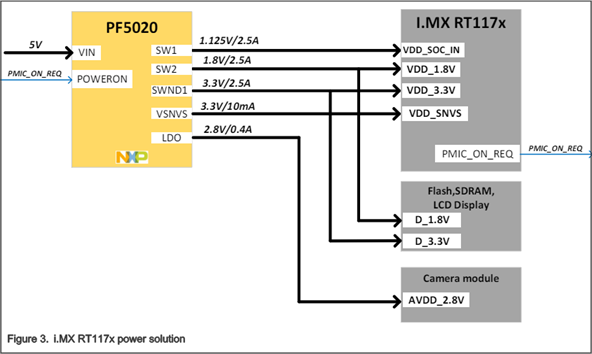

為了解決這個問題，NXP 提供了搭配 PF5020 外部電源方案，確保能夠提供正確的電源時序和電壓，以滿足 RT1170 的需求。
另外，如果要使用 SDK 的範例為基礎進行開發，由於 SDK 範例是基於公板的硬體，因此還需要對電源設定進行調整，才能夠讓範例能順利運行。
本文旨在介紹，當 MCU 採用外接電源方案時，應如何進行硬體配置及軟體設定的相關步驟。
二、i.MX RT1170 內部電源方案的硬體配置與啟動時序

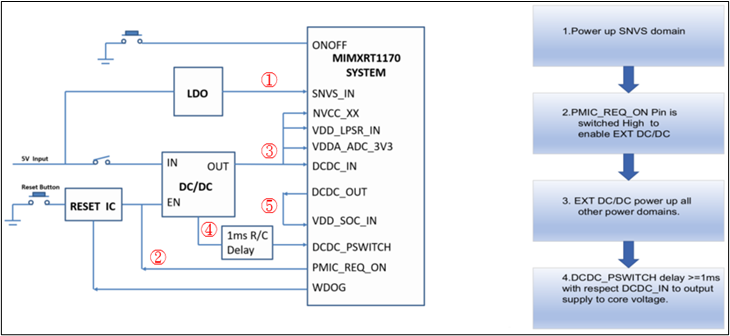

上圖為 i.MX RT1170 電源控制方塊與啟動時序，說明如下 :
1. 首先，外部電源 ( LDO ) 供電至 SNVS_IN。
2. 接著，MCU 發出 PMIC_REQ_ON 訊號。
3. 透過 PMIC_REQ_ON 訊號控制，啟動周邊電源 DC / DC。
4. DC / DC 發出 DCDC_PSWITCH 信號，經過 1 毫秒的 R/C 延遲後，開始啟動內部 LDO 和 DC / DC 轉換器。
5. 內部的 DCDC_OUT 輸出電壓至 VDD_SOC_IN，此時 ARM 核心啟動。
延遲的主要目的，主要是先讓 DCDC_IN 先達到穩態，再提供信號給 DCDC_PSWITCH，讓內部的 DC / DC 工作，因此 DCDC_PSWITCH 可視為 MCU 內部 DC / DC 是否啟動的開關。
三、i.MX RT1170 外部電源方案的硬體配置

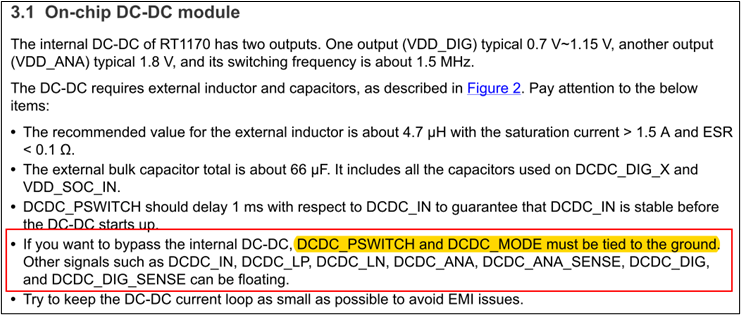

參照《Hardware Development Guide for the MIMXRT1160/1170 Processor》所述。
若選擇使用 i.MX RT1170 的外部電源方案，則必須將 DCDC_PSWITCH 和 DCDC_MODE 這兩個腳位接至接地。其他相關腳位則無需連接，具體的線路調整可參考下列資訊：
電源的開機時序仍與先前的描述相同，因此將由 PF5020 負責時序控制。
四、i.MX RT1170 外部電源方案的軟體配置
1. SDK 範例是建立在公版硬體基礎上，而公版硬體預設採用內建電源方案。本章節將以 SDK 中的 Hello_World 範例為例，說明如何進行相應的調整。
2. 程式載入後，會開始對硬體進行配置，涵蓋 MPU、Pins 以及 Clock。
3. 在 BOARD_BootClockRUN 的初始階段，系統會以 DCDC Buck Mode 設定電壓。
4. 透過 DCDC_SetVDD1P0BuckModeTargetVoltage 函數，系統會啟動 VDD1P0。
並將其電壓設定為特定值
隨後等待 VDD1P0 電壓穩定
由於我們已經關閉了 MCU 內部的 LDO，而 SDK 的範例是針對標準板硬體設計的，因此可能會因為持續檢查 VDD1P0 是否穩定而導致程式停滯在 while 迴圈中
5. 為了避免這個問題，需要在程式碼中定義 SKIP_DCDC_ADJUSTMENT 並將其設為 1
6. 一旦完成定義，相關的程式碼段將不會被執行
7. 程式運行結果
五、參考資料
2. Hardware Development Guide for the MIMXRT1160/1170 Processor
3. Using i.MX RT117x Processor with PF5020 PMIC for Auto Application
