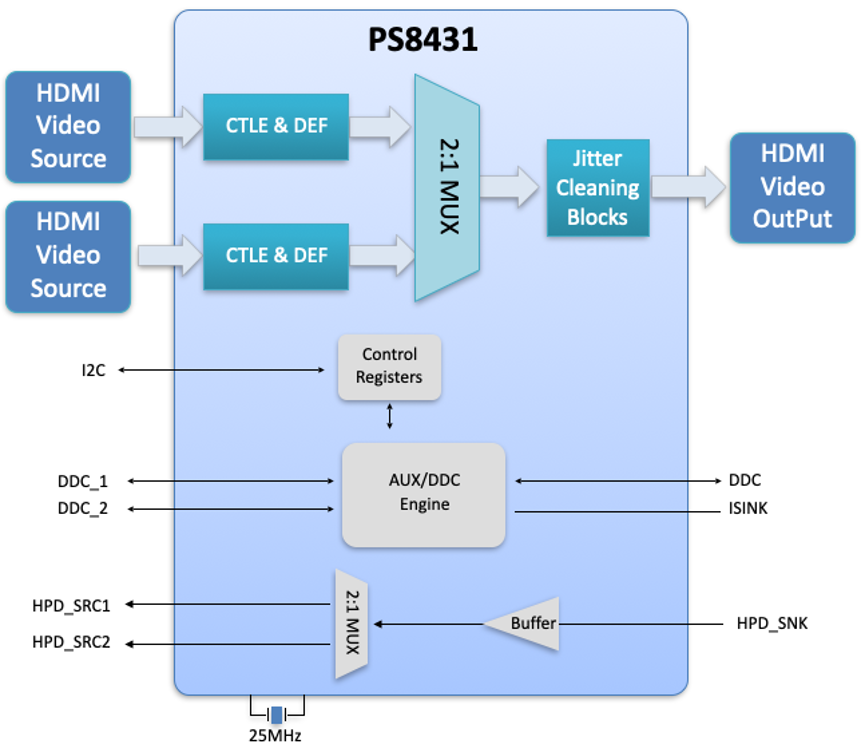

PS8431 是一款 HDMI™ 2.1 12Gbps 2:1 多工器，具有jitter清除功能。 它可透過 4 個通道容納高達 12Gbps 的輸入固定速率鏈路 (FRL) 訊號，支援可程式EQ和jitter清除。 此元件符合 HDMI 2.1 規範，在固定速率鏈路模式下運行，固定鏈路速率範圍為 3Gbps 至 12Gbps。 作為 HDMI™ 2:1 多工器，它允許透過 GPIO 控製或 I2C 程式進行動態連接埠切換。 PS8431 採用 DDC 通道攔截方案來促進 FRL 連結訓練並根據攔截的資料調整參數。 透過適用於 FRL 和 TMDS 操作的jitter清除模式，PS8431 增強了輸出性能。 它還提供可程式接收EQ以補償訊號損失，支援前饋均衡器以進行來源通道補償，並提供各種 FFE 模式。 此裝置透過自動斷電和靜噪功能確保靈活的電源管理。
特點：
- HDMI 2:1 Multiplexing with jitter cleaning repeating
- Compliant with HDMI 2.1 specification with FRL up to 12Gbps
- Compliant with HDMI 2.0 specification with TMDS up to 6Gbps
- AC coupling capable for level shifting.
- SCDC interception technology for HDMI repeating.
- Built-in DDC active buffering side-band signals.
- Automatic Link Training support – no system level support needed.
- Superior Intra-pair and Inter-pair de-skewing.
- Programmable receiver equalization.
- Link training based automatic equalization adjustment for FRL mode.
- Automatic power down management Low power consumption.
- Pin control or optional local I2C control
- 3V and 0.9V power supply
- 0o to 85oC operating temperature range for PS8431QFN66GTR
- 4×9.7mm 66-pin QFN RoHS compliant and halogen-free package
應用：
- Notebook/PC Motherboards
- Docking Stations
- TV/Monitor applications
