STEVAL-IDB013V1評估平台旨在幫助用戶開發和測試Bluetooth®低能耗應用程序。它使用低功耗BlueNRG LPS片上系統，與慣性和環境MEMS傳感器、數字MEMS麥克風以及各種接口按鈕和LED相結合。
BlueNRG LPS具有64 MHz、32位Arm Cortex®-M0+內核、192 KB可編程閃存、24 KB SRAM、MPU和廣泛的外圍設備（6x PWM、I²C、SPI/I2S、USART、LPUART、12位ADC SAR）。
BlueNRG LPS符合藍牙®低能耗規範，支持：主、從、同時主、從角色、數據長度擴展、2 Mbps、遠程、擴展廣告和掃描、信道選擇算法#2、GATT緩存、LE Ping程序、LE功率控制和路徑損耗監測、測向（到達角/離開角）功能
通過PC和三種電源選項（僅USB、僅電池和外部電源）進行串行通信，可以實現複雜的應用程序開發和測試靈活性。

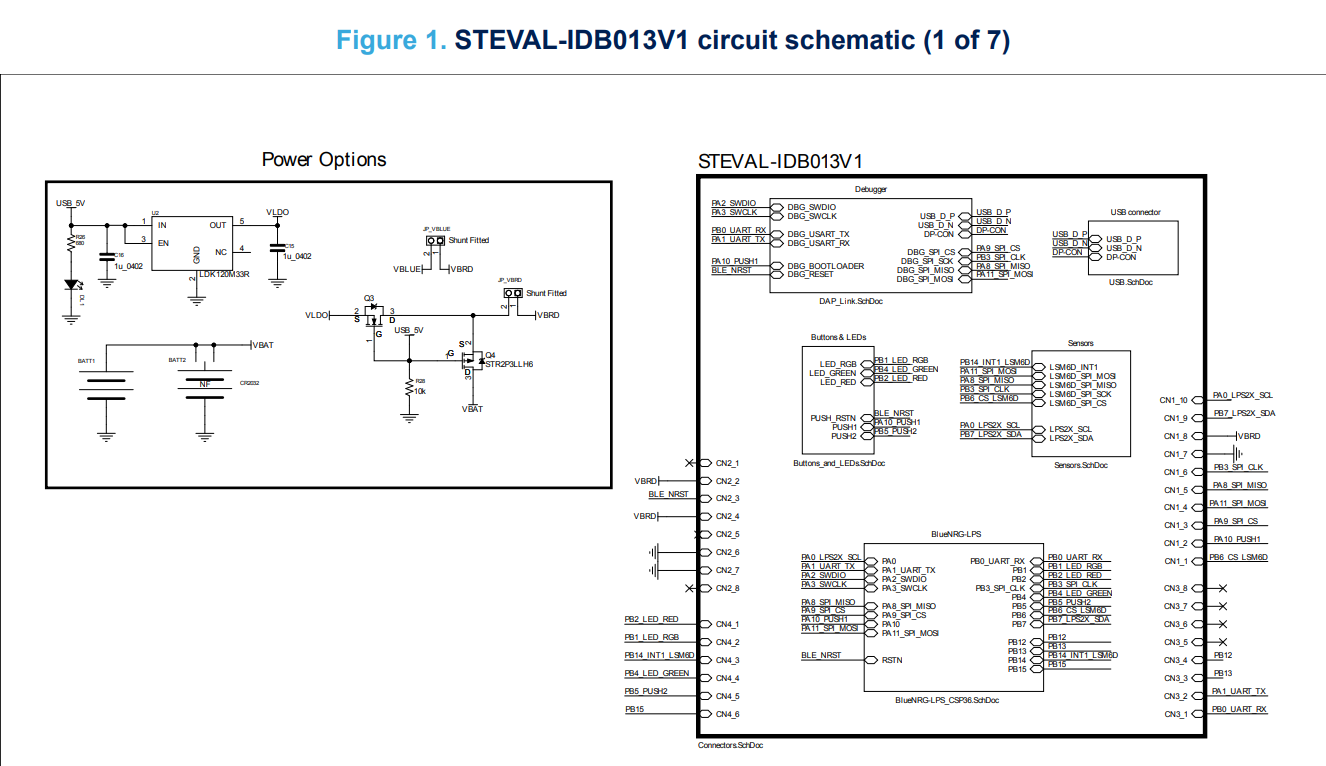

二：原理方框圖

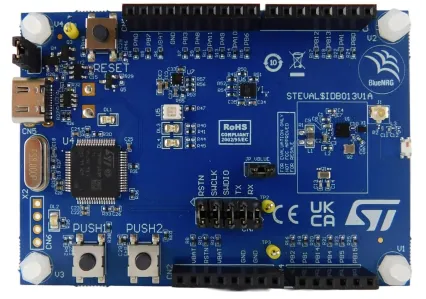

三：展示板PCB圖
四：規格說明
1，基於BlueNRG LPS（BlueNRG-332VC）的Bluetooth®低能耗評估板
2，WLCSP36封裝中的Bluetooth®Low Energy 5.2認證SoC：
主、從以及同時的主、從角色
遠程、2Mbps數據速率、廣告擴展、定期廣告、CSA#2、GATT緩存、LE ping過程、定期廣告和定期廣告同步傳輸、面向LE L2CAP連接的信道、LE功率控制和路徑損耗監測
支持到達角（AoA）和離去角（Ao D）測向
3，無與倫比的低功耗無線電性能：
高達+7 dBm的可編程輸出功率（在天線連接器處）
出色的接收器靈敏度（-95 dBm@1 Mbps，-101 dBm=125 kbps-遠程）
極低功耗：3.4 mA Rx@靈敏度水平，4.3 mA Tx@+0 dBm
4，集成32位核心Arm Cortex®-M0+、64 MHz 192 KB閃存、24 KB SRAM、MPU、廣泛的外圍設備
5，晶片天線、IPD、測量設備的UFL連接器和Arduino R3連接器
6，三種電源選項：USB電纜、電池和外部電源
7，相關BlueNRG LPS開發套件軟體包（STSW-BNRGLP-DK），包括固件和文檔
8，3個用戶指示燈和2個用戶按鈕
9，MEMS數字加速度計/陀螺儀
10，MEMS數字壓力/溫度傳感器
11，嵌入式CMSIS-DAP調試器和拖放編程支持
12，符合RoHS
『全文』(作者：ST；出處：https://www.st.com/en/evaluation-tools/steval-idb013v1.html)
