一、概述

1、FusLib 系統流程如下

不可恢復錯誤：Err Inject -> Fusa manager -> Verifier -> Reactor；

可恢復錯誤：Err Inject -> Fusa manager -> Verifier -> recorder；

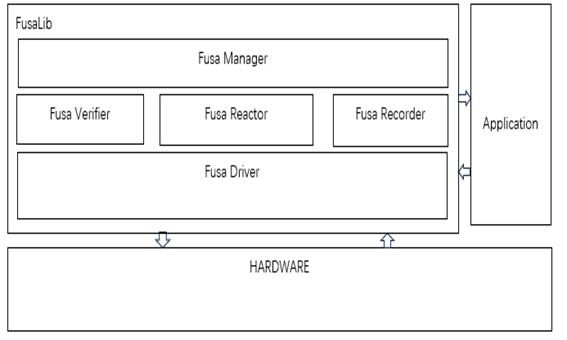

2、FusaLib 系統結構圖：

 圖 （1）

        Fusa Manager：Fusa Manager 通過遍歷 CPU Resource List 驗證每個 Component；根據系統啟動的不同階段，支持配置多個 Resource List。

        Stage0 Resource List：（典型的，包含 CPU/TCM/Cache/IRAM）用於在客戶 Application 剛啟動階段，以便於驗證最小系統的功能安全。

        Stage1 Resource List：（典型的，包含 Clock/Reset/SCR/Fuse/DMA/Interrupt 等 infrastructure）用於進一步驗證系統的功能安全。

Stage2 Resource List：（典型的，包含系統將會使用的 Peripheral 和 Memory）用於驗證完整系統的功能安全。

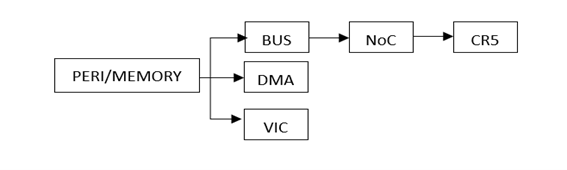

Fusa 中保證的 Fusa Componment 功能安全：

圖 （2）

       Fusa Verifier：每個 Verifier 為一個 API，負責對某一具體的安全機制進行驗證，Fusalib 運行其 Verifier API 並更新 Error code bits，驗證過的資源會標記為已驗證。

       Fusa Reactor：默認 Reactor Function 將錯誤 ID 記錄到 Fusa Recorder 中；用戶在初始化階段調用 Fusa_SetReactorFunc 函數設置自定義的 Reactor Function，提供一些列默認 action 供用戶選擇或者使用用戶自定義的 action。

       Fusa Recorder：用於對功能安全實踐進行記錄，支持將事件 /Err 記錄至 RTC mermory（24 words in RTC domain，non-volatile if RTC powered）。

3、不可恢復錯誤注入及故障反應流程：注入錯誤成功 -> 注入錯誤對應中斷位置 1，其他位清除 -> 配置 reactor -> 硬體可觀察現象；

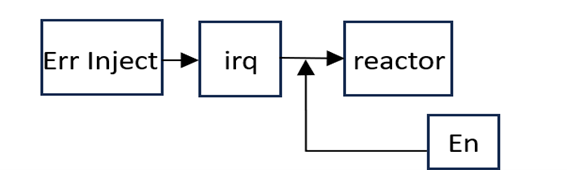

4、不可恢復錯誤注入及故障反應框圖：



圖 （3）

故障反應 reactor，E3 硬體行為觀察需要兩個條件：

        4.1、INT_STATUS_x 中該模塊（例 sgpio）對應的中斷狀態位置 1 觸發中斷；

        4.2、INT_ENABLE_x1 中該模塊（例 sgpio：INT_ENABLE_21）對應的中斷反應使能位置 1 使能中斷；程序中是在 Reactor.c 中 948-1074 行進行初始化 Fusa_InitReactor。

5、手動注錯流程：注入錯誤 -> 產生中斷 -> 對應中斷位置 1 -> E3 可以檢測到故障 -> OK；


        6、代碼追蹤流程：Fusa_Gpio.c （FusaLib\FusaLib\Verifier\Fusa_Gpio.c\）-> Gpio_Ip.c （FusaLib\FusaLib\Driver\Gpio\Gpio_Ip.c\）。

二、FusaLib 組入 Mcal

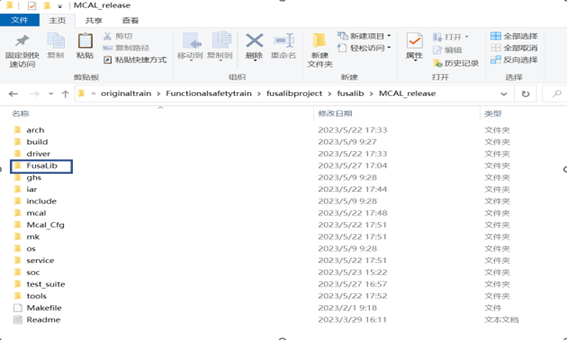

1、Fusalib 組入 MCAL3.0 後，Fusalib 工程如下所示：

圖（4）

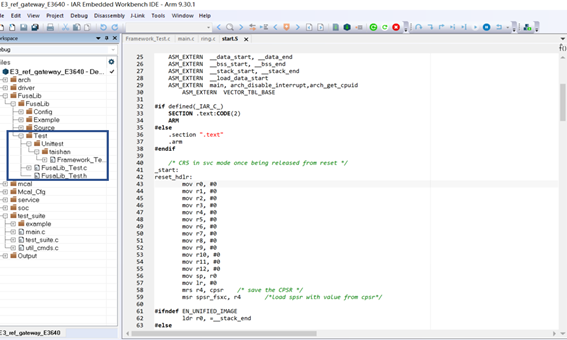

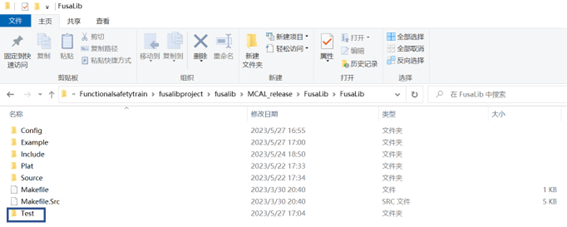

2、將 Test 工程加入到 Fusalib 子文件夾下；並在 iar 環境中加入 Test：

圖 （5）



圖 （6）

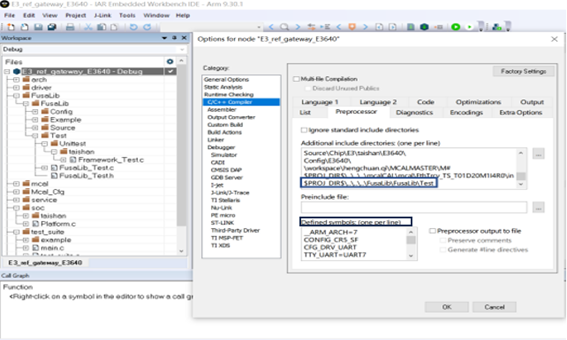

3、加入頭文件路徑和宏定義：



圖 （7）

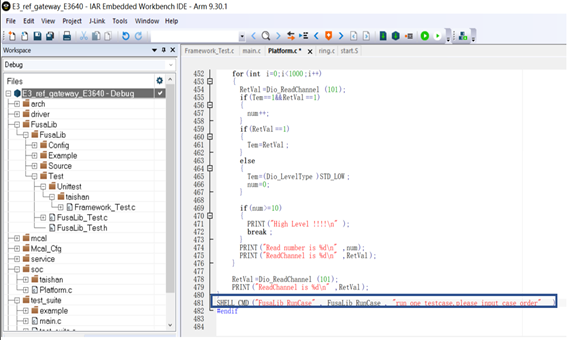

4、shell cmd：run one testcase，please input case order

圖 （8）

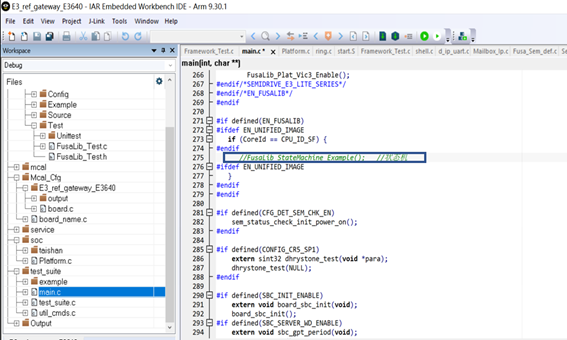

5、上電自動注錯入口關閉

圖 （9）

先把自動注錯入口關閉，第三章會先進行手動注錯。

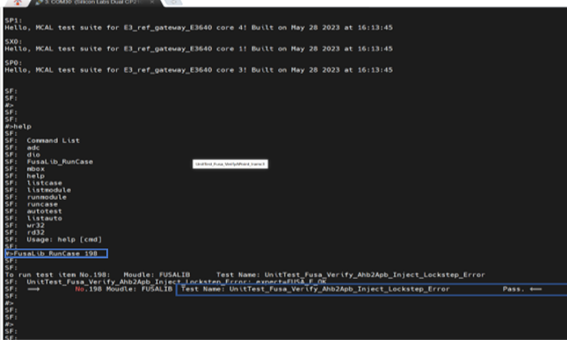

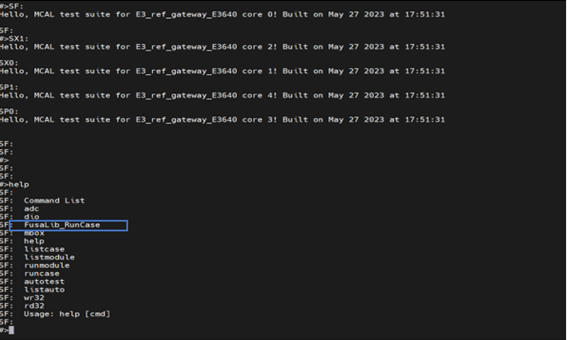

6、串口可以看到 Fusalib_Runcase 命令

圖 （10）

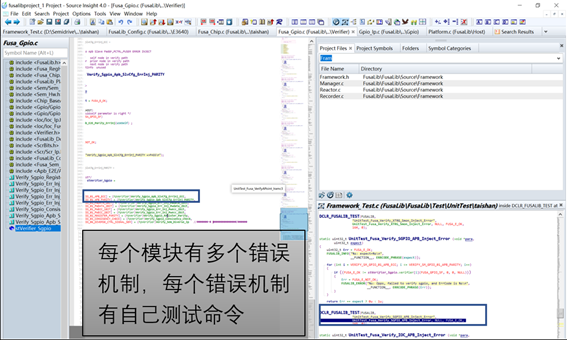

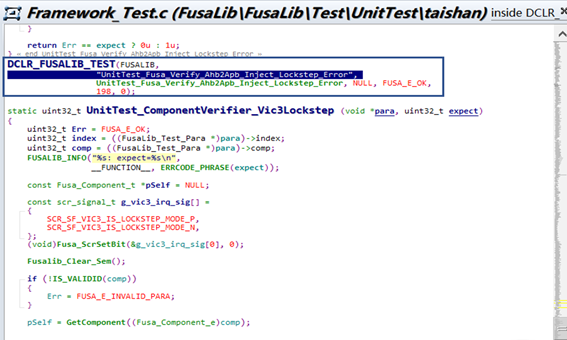

三、成功注入錯誤

圖 （11）

圖 （12）

圖 （13）

圖 （14）

四、不可恢復錯誤注入驗證

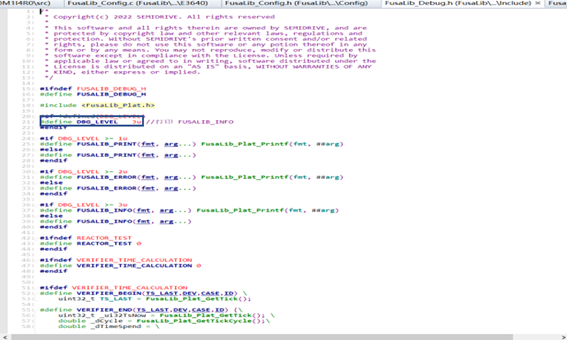

1、修改 debug 等級

圖 （15）

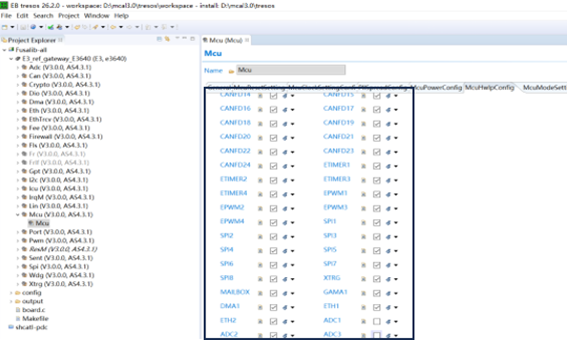

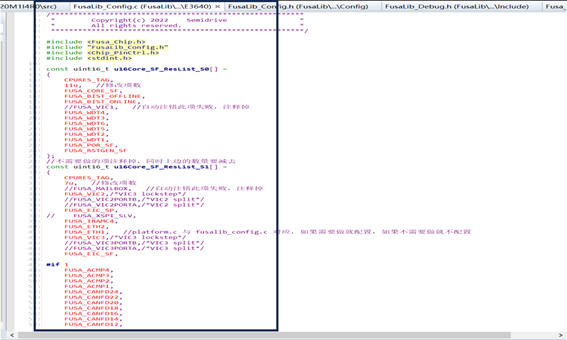

2、EB 中配置時鐘與 Fusa_Config.c 中資源一致，若是客戶工程，與客戶工程中的 Fusa_Config.c 中資源一致。

圖 （16）

圖 （17）

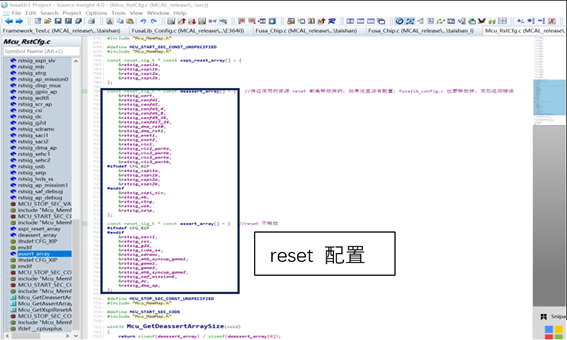

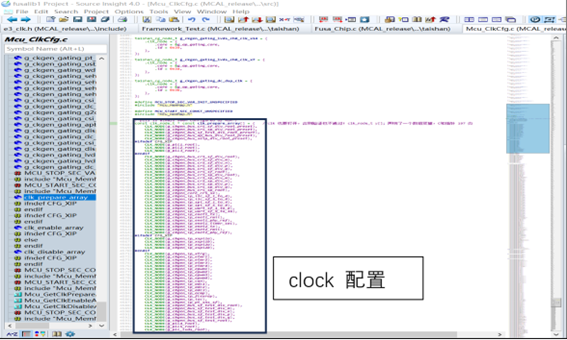

3、mcu clock 和 reset 要正確配置

圖 （18）

圖 （19）

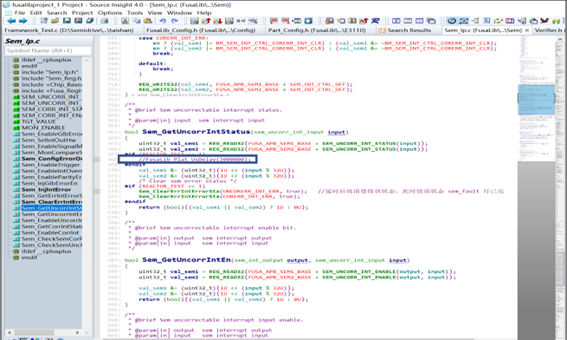

4、錯誤清除注釋

圖 （20）

單位 us；reactor 後延時 3s。

圖 （21）

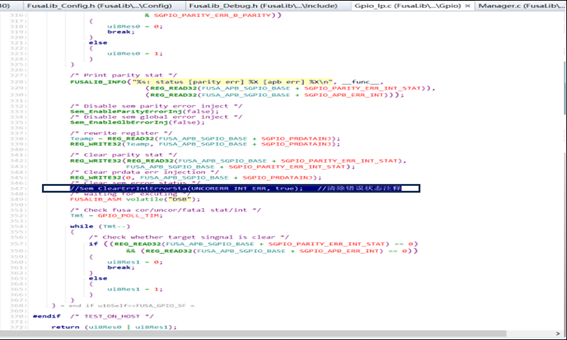

對清除錯誤進行講解：

當注釋掉“錯誤清除”時：錯誤沒有被清除，log 列印 fail。

當未注釋掉“錯誤清除”時：錯誤被清除，log 列印 pass。

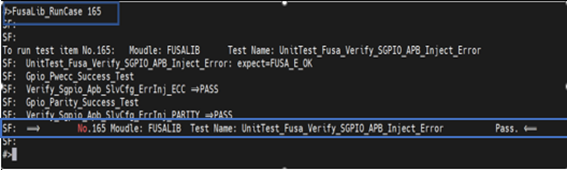

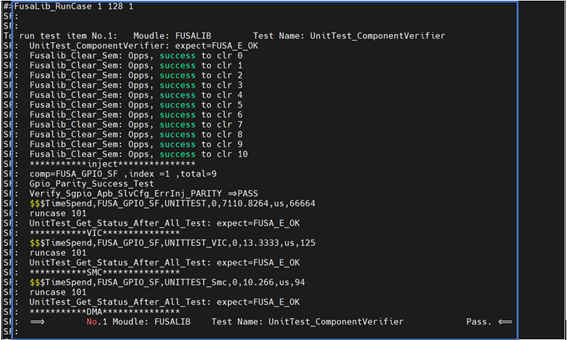

6、現象：log 列印 pass，錯誤被正確清除。

圖 （22）

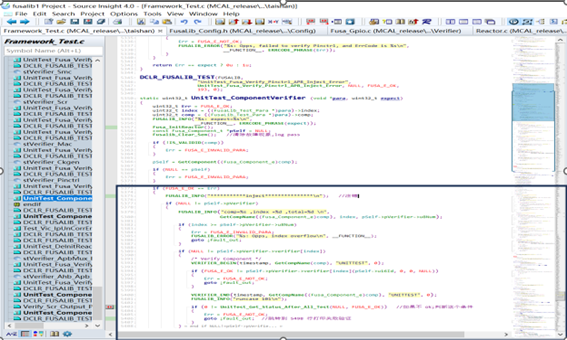

log 列印中斷號的位置：

圖 （23）

圖 （24）

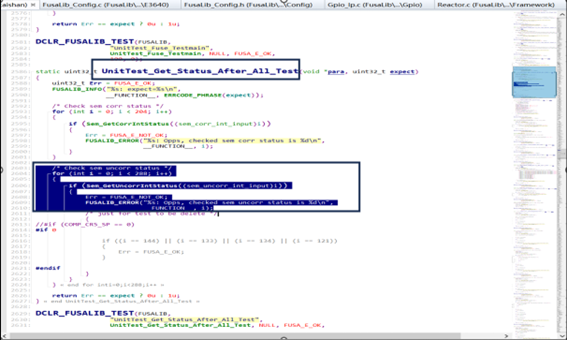

i<288：i 中斷號，INT_Status 是 0~8，32*9=288 位。

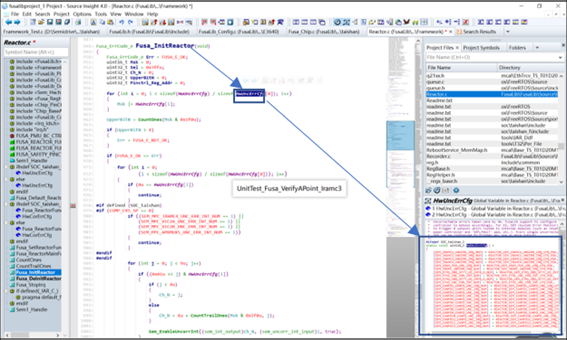

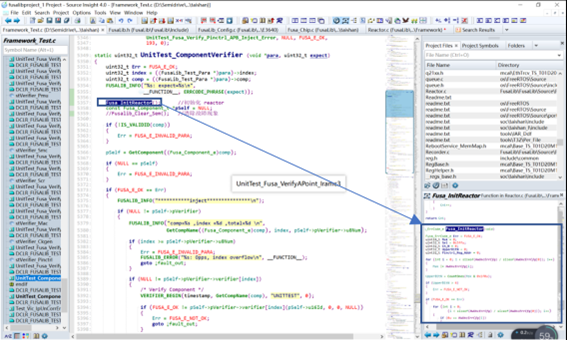

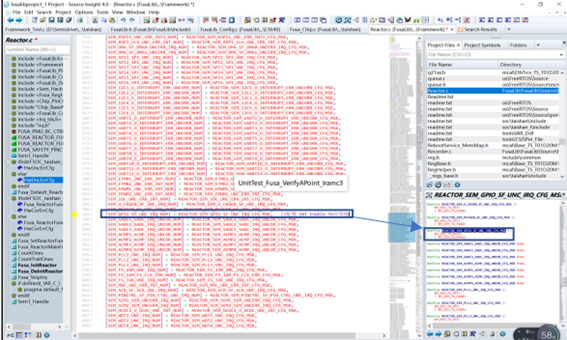

7、Fusa Verifier 後若初始化 reactor，程序調用及配置步驟如下：

圖 （25）

圖 （26）

圖 （27）

圖 （28）

圖 （29）

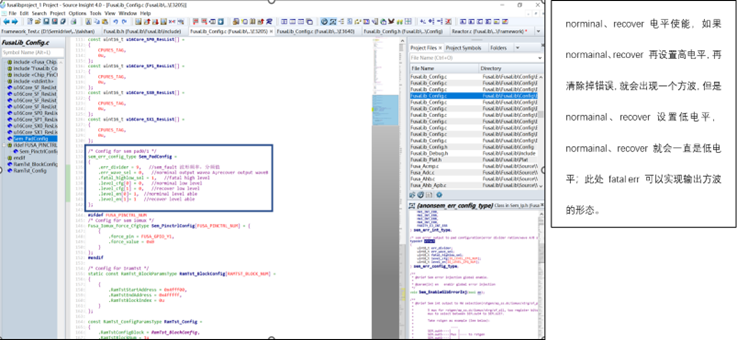

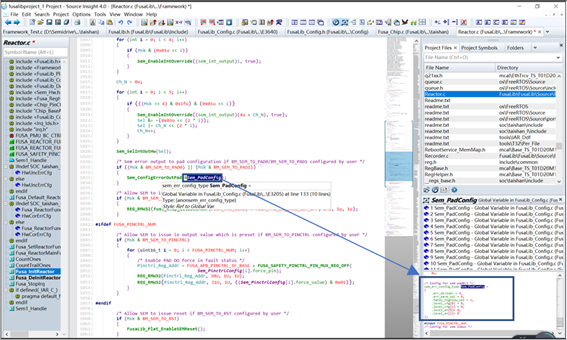

配置 Fusa_Config.c 中 pad，SEM 的狀態進一步會被反映到 SEM_FAULT 管腳：



參數	值		意義
err_divider	0~255		SEM_FAULT 管腳的波形頻率、分頻值=2^err_divider
err_wave_sel	0	1	nominal 輸出 waveA，recoverable 輸出 WaveB	nominal 輸出 WaveB，recoverable 輸出 WaveA，B 波形是 A 波形頻率的 1/16
fatal_highlow_sel	0	1	Fatal 狀態輸出電平 low level	Fatal 輸出電平 high level
level_cfg[0]	0	1	nominal 輸出 Low level	nominal 輸出 high level
level_cfg[1]	0	1	recoverable 輸出 low level	recoverable 輸出 high level
level_en[0]	0	1	level disable	level able
level_en[1]	0	1	level disable	level able

表 （1）

level_en[0]：nominal 是否使能；

level_en[1]：recoverable 是否使能；

        如果 level_en[0] 配置為 1，level_cfg[0] 配置為 0，norminal 不輸出電平而由 err_wave_sel 控制輸出方波。



五、參考資料：

       《FusaLib 培訓資料 PPT》



 歡迎在博文下方留言評論，我們會及時回復您的問題。

如有更多需求，歡迎聯繫大聯大世平集團 ATU 部門：atu.sh@wpi-group.com   作者：Rita Liu / 劉倩
