作者：英飛凌工業半導體

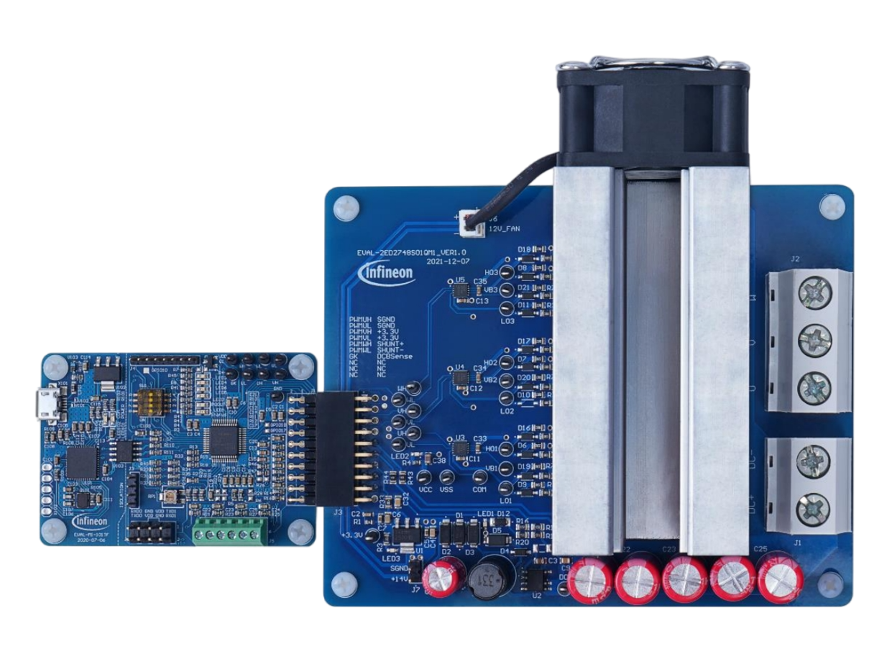

用於電池供電應用(BPA)的EVAL-2ED2748S01GM1評估套件包括一塊三相逆變器功率板，該功率板帶有額定電壓為160V的2ED2748S01G（3x3 10引腳DFN封裝）半橋柵極驅動器，可驅動12個額定電壓為100V的OptiMOS™ MOSFET IPTC015N10NM5（HDSOP-16封裝）。功率板上有一個M1連接器，用於連接配有iMOTION™模塊化應用設計套件(MADK)控制卡-EVAL-M1-101T。
產品型號：
EVAL-2ED2748S01GM1評估套件
所用器件：
▪️ 柵極驅動器：2ED2748S01G半橋柵極驅動器
▪️ OptiMOS™ MOSFET: IPTC015N10NM5
產品特點
- +160V的自舉電壓(VB)
- 4A/8A源/灌驅動電流
- 自舉電路設計
- 集成自舉二極體
- 高壓側和低壓側的UVLO
- 短脈衝/噪聲輸入濾波器
- 施密特觸發器輸入
- 3.3V、5V輸入邏輯兼容
應用價值
- 高驅動電流
- 高功率密度
- 更小的占地面積
- 高耐用性和可靠性
- 出色的熱管理
- 可擴展性
- 簡單（易於使用）
競爭優勢
- 優秀的NTSOA
- 高驅動電流（4A/8A）可驅動多個並聯開關
應用領域
- LEV
- 電動自行車
- 電池供電工具
- 多旋翼飛機和無人機

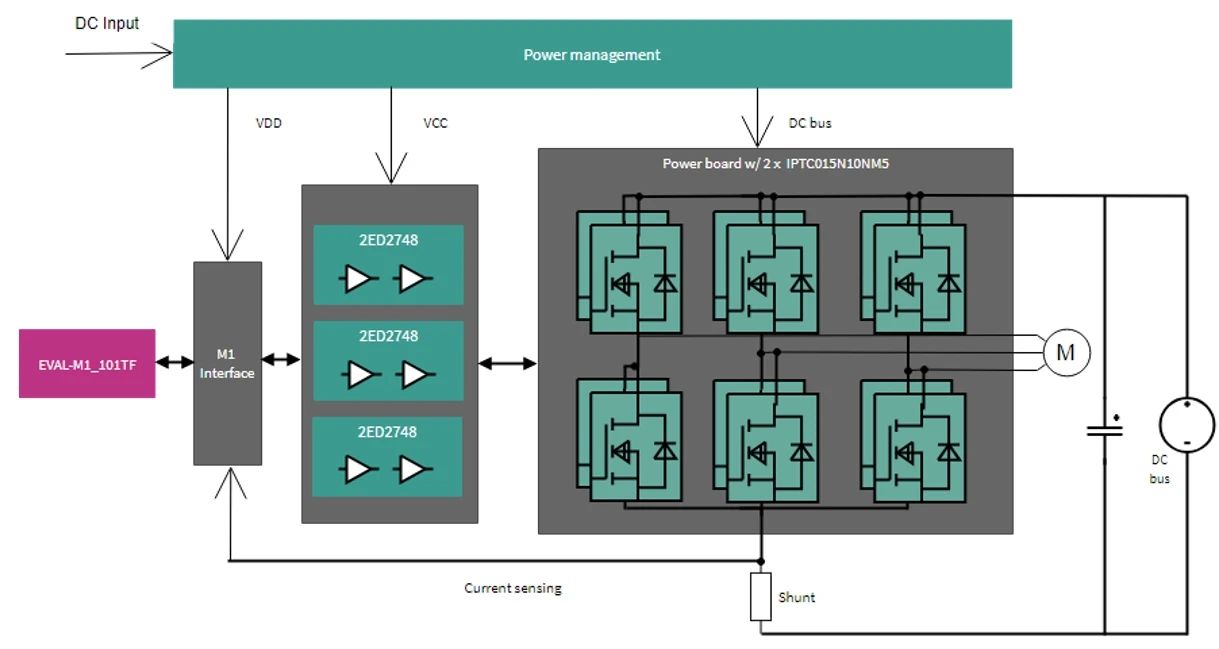

產品框圖
