產品介紹 :
STEVAL-IFP045V1嵌入IPS1025HQ智慧電源開關（IPS），具有過流和過熱保護可實現安全輸出負載控制。
該板旨在滿足用戶介面和電源之間的電流隔離方面的應用要求。 透過三個光耦合器（ISO1、ISO2 和 ISO3）用於將訊號轉發到裝置，FLT 引腳用於回饋診斷訊號。
開發版特點：
- 基於 IPS1025HQ 單高邊開關，其特性：
- 工作電壓高達 60 V
- 低功耗（RON(MAX) = 25 mΩ）
- 感性負載快速衰減
- 容性負載的智慧驅動
- 欠壓鎖定
- 過載和過熱保護
- QFN48L 8x6 毫米封裝
- 應用板工作範圍：8 至 33 V/0 至5 A
- 擴充電壓工作範圍（J3 開啟）高達 60 V
- 綠色 LED 指示輸出開/關狀態
- 用於過載和過熱診斷的紅色 LED
- 5 kV 電流隔離
- 電源軌反極性保護
- 與STM32 Nucleo 開發板相容
- 配備Arduino UNO R3 連接器
- CE 認證
- 符合 RoHS 和中國 RoHS 標準
- 未經 FCC 批准轉售
開發版介紹 :

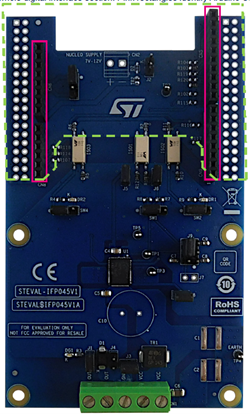

數位區塊：
四個 Arduino UNO R3 連接器：
- 允許擴充板與 STM32 Nucleo 開發板微控制器存取進行通訊STM32週邊設備和GPIO資源；
- 在STM32 Nucleo 開發板和STEVAL-IFP045V1 之間提供數位電源電壓擴充板，在任一方向。
通常，STM32 Nucleo 開發板透過 USB產生的3.3 V 或 5.0 V電壓為板擴展提供電源，您可以透過 SW3 選擇擴充板上的首選電壓（3v3 閉合引腳 1-2；5v0 閉合引腳 2-3）。。或者，可以從擴充板提供給STM32 Nucleo 開發板。這情況下，外部電源電壓（7-12 V）應連接到 CN2 連接器（預設未安裝）擴充板上的接地迴路應透過安裝 D2 來閉合（啟用反極性保護）或透過閉合 J2（無反極性）。
為了提供 VIN 電壓軌，必須：
- 閉合腳位2 與3 之間的跳線JP5，並開啟NUCLEO-F401RE 上的跳線JP1；
- 在NUCLEOG431RB 上，開啟腳位1 和2 之間的跳線JP5 並閉合接腳3 與4 之間的跳線JP5。

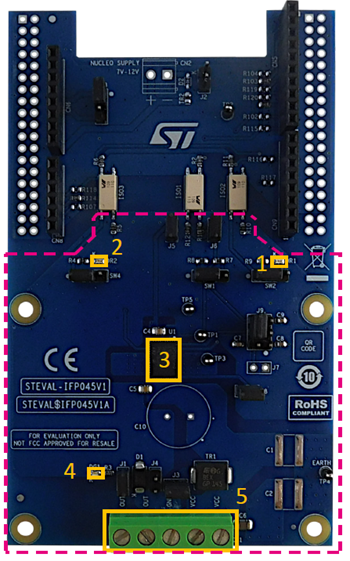

電源區塊 :
電源部分涉及電源電壓（CN1，引腳4和5為VCC，引腳3為GND），負載連接（負載可連接在引腳CN1.1和CN1.3之間或CN1.2和CN1.3之間) ; 兩個輸出引腳都連接到單一輸出通道，如示意圖所示）和電磁相容性 (EMC) 保護。
- 過溫紅色LED
- 過載紅色LED
- IPS1025HQ
- 輸出通道-綠色LED
- 輸出及電源連接器
開發版設定 :
步驟 1. 將 micro-USB 或 mini/USB 電纜連接到 PC，以將 STEVAL-IFP045V1 與 NUCLEOF401RE 或 NUCLEO-G431RB 開發板結合使用
步驟 2. 透過 STM32 ST-LINK 公用程式、STM32CubeProgrammer 並根據您的 IDE 環境，將韌體 (.bin) 下載到 STM32 Nucleo 開發板微控制器上，如下表所示。
步驟 3. 透過 CN1 連接 IPS1025HQ 裝置電源電壓
步驟 4. 提供數位電源電壓
步驟 5. 在輸出連接器上連接負載
步驟 6. 使用黑色按鈕重設範例序列。
步驟 7. 按下 STM32 Nucleo 藍色按鈕選擇韌體套件中提供的範例。
