產品介紹 :
STEVAL-IFP047V1是一款基於ISO808-1且相容於STM32 Nucleo的工業數位輸出擴充板。它為評估ISO808-1 的驅動與診斷能力提供了強大而靈活的環境。STEVAL-IFP047V1 透過STM32 Nucleo GPIO 引腳和 Arduino® R3 的連接器與微控制器直接連接，確保與 NUCLEO-F401RE 或 NUCLEO-G431RB 開發板的連接。ISO808-1 保證了微控制器和處理等級之間的電流隔離。也提供了評估由堆疊在其他擴充板上的 STEVAL-IFP047V1 組成的系統的可能性。
開發版特點:
- 基於ISO808-1 八進位高側開關，其特性：
- 工作範圍2 至 36V
- 低功耗（RON(MAX) = 260 mΩ）
- 過程側工作電流：每聲道高達 1 A
- 嵌入式5k VRMS 電流隔離
- 直接（抖動 < 20us）和同步（抖動 < 6us）控制模式
- 感性負載快速衰減
- 欠壓鎖定
- 過載和過熱保護
- 失去接地保護
- TFQFPN32 封裝
- 應用板過程側工作範圍：10（J10 開啟）至 33 V（J9 關閉）
- 過程側的工作範圍從2（J10 關閉）擴展到 36 V（J9 開啟）
- 應用板邏輯側工作電壓3 至5 V
- 綠色 LED 指示輸出開/關狀態（J6 和 J7 閉合 1-2、3-4、5-6、7-8）
- 紅色 LED 用於常見過熱和通訊錯誤診斷（J3 閉合 1-2）
- 黃色 LED 用於輸出啟用狀態訊號（J3 閉合 5-6）
- 直接控制模式（J1、J2閉合）
- 同步控制模式（J1、J2 開啟）
- 製程與邏輯電源軌反極性保護
- 與STM32 Nucleo 開發板相容
- 配備Arduino® UNO R3 連接器
- 符合 RoHS 和中國 RoHS 標準
- CE 認證
- 輻射發射：B 級，符合 EN 55032 標準
開發版部件介紹：
數位部分：
綠色虛線表示整個數位介面部分，粉紅色矩形表示 Arduino® UNO R3 連接器。
四個 Arduino® UNO R3 連接器：
- 允許擴充板與STM32 Nucleo 開發微控制器板通信存取STM32週邊設備和GPIO資源；
- 在STM32 Nucleo 開發板和STEVALIFP047V1 擴充板之間提供數位電源電壓
通常，STM32 Nucleo 開發板透過 USB產生的3.3 V 或 5.0 V電壓為板擴展提供電源。或者，可以從擴充板提供給STM32 Nucleo 開發板。這情況下，外部電源電壓（7-12 V）應連接到 CN11 連接器（預設未安裝）擴充板上的接地迴路應透過安裝 D2 來閉合（啟用反極性保護）或透過閉合 J5（無反極性）。在這種情況下，ISO808-1 的邏輯側可以是由擴充板產生的 3.3 V 電源軌供電：在本例中，在 STEVAL-IFP047V1 上，J4腳位 5 和 6 之間必須閉合。
為了提供 VIN 電壓軌，必須：
- 閉合JP5 針腳2和3並打開NUCLEO-F401RE 上的JP1 跳線；
- 開啟JP5腳位 1 和 2並閉合NUCLEO-G431RB 上的JP5腳位 3 和 4。
連接器 CN11 的接腳 3 可用於獨立為 ISO808-1 的邏輯側供電
在這種情況下，在 STEVAL-IFP047V1 上，J4 的引腳 1 和 2 必須閉合（引腳 5-6 斷開）。

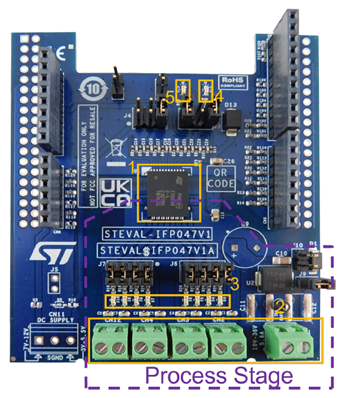

電源部分:
電源部分涉及電源電壓（CN1，引腳1為VCC，引腳2為GND），負載連接（CN2、CN3、CN4、CN12 各腳與 CN1 腳位 2 之間可連接 8 個負載）、EMC保護（U2）和電源反極性保護（D1）。
- ISO808-1
- 輸出及電源連接器
- 輸出通道 - 綠色 LED
- 狀態（過熱）紅色 LED
- 輸出使能黃色 LED
開發板設定步驟：
- 1.將 mini-USB 或 micro-USB 連接線連接到您的 PC，以將 STEVAL-IFP047V1 與 NUCLEOF401RE或 NUCLEO-G431RB 開發板 一起使用

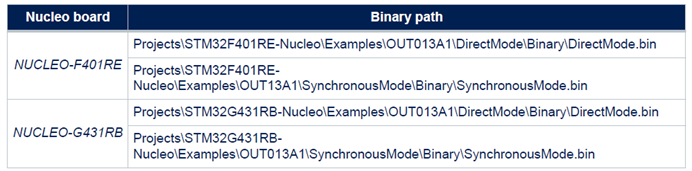

- 2.將正確的韌體 (.bin) 下載到 STM32 Nucleo 開發板微控制器上: 透過 STM32 ST-LINK 實用程式、STM32CubeProgrammer，並根據詳細資訊下表中的 STEVAL-IFP047V1 可用於以兩種不同方式控制 ISO808-1 設備。模式：直接控制模式（DCM）和同步控制模式（SCM） 提供的二進位檔案。搭配X-CUBE-IPS軟體包，使用者可透過以下方式選擇首選的控制模式選擇正確範例專案 Binary 資料夾中包含的二進位文件，如下表：
- 透過 CN1 連接 ISO808-1 設備電源（請參閱第 1.3 節電源部分）。
- 提供數位電源電壓
- 將負載連接到輸出連接器
- 按下 STM32 Nucleo 板上的黑色按鈕重設範例序列。
- 按下 STM32 Nucleo 板上的藍色按鈕，在提供的範例中進行選擇預設韌體包
