IO-Link RFID 讀卡器系統完整方案

1.2系統方案設計

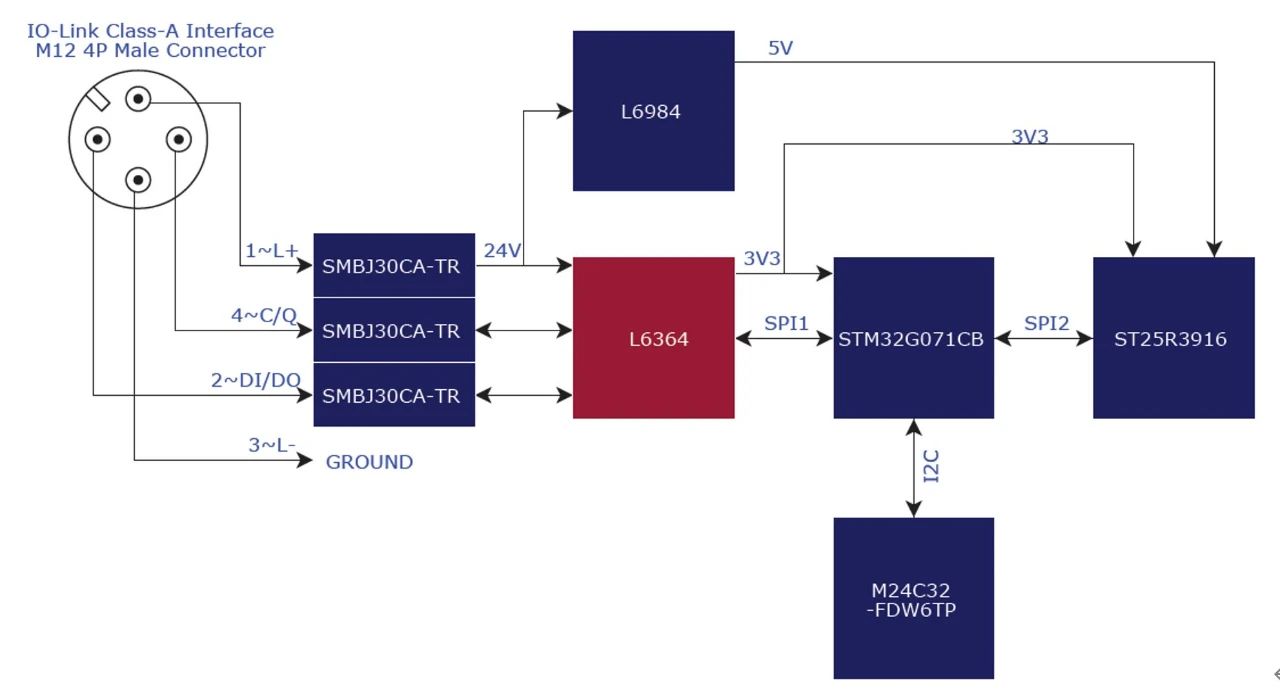

如圖2這個IO-Link RFID 傳感器的方案，使用了L6364和STM32G0通用電路來支持IO-Link的協議轉換，使用ST25R3916來作為NFC的讀卡器晶片。ST這些方案都可以提供原理圖，PCB，使用指導以及軟體等資源。ST從站部分可以提供IO-Link從站的協議棧使用，只要使用ST的L6364搭配STM32G0, L0, L4系列的MCU就可以使用這套IO-Link Mini Stack從站協議棧。ST可以提供完整的設計方案，軟體和技術支持，節省你的研發資源和軟降協議棧購買成本，幫助快速的推出新產品。


圖2 方案框圖


2.硬體設計與調試

2.1參考設計方案

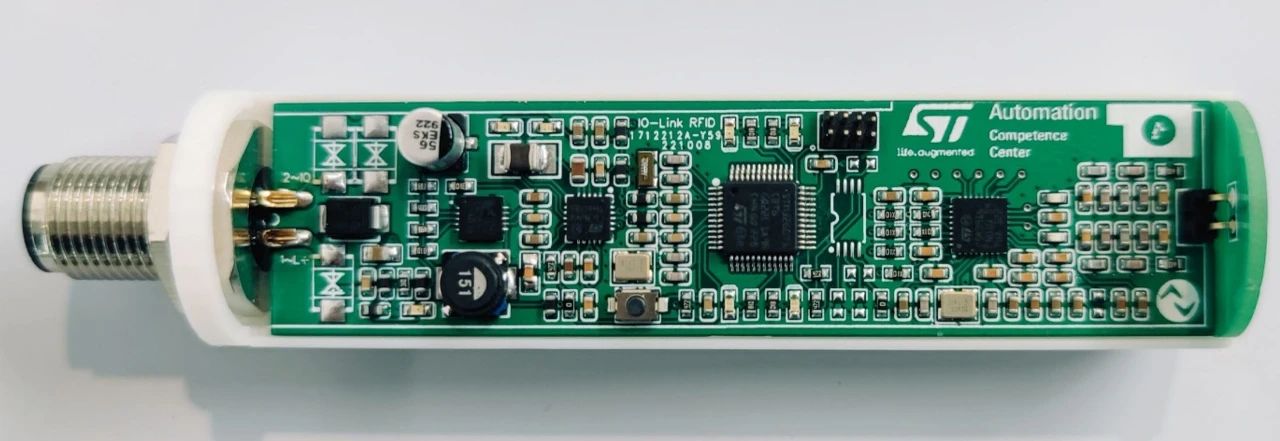

外形如下圖，ST可以提供原理圖，PCB 及相關軟體，可以與ST聯繫獲取。


圖3 硬體外觀圖

2.3天線阻抗匹配仿真調試工具

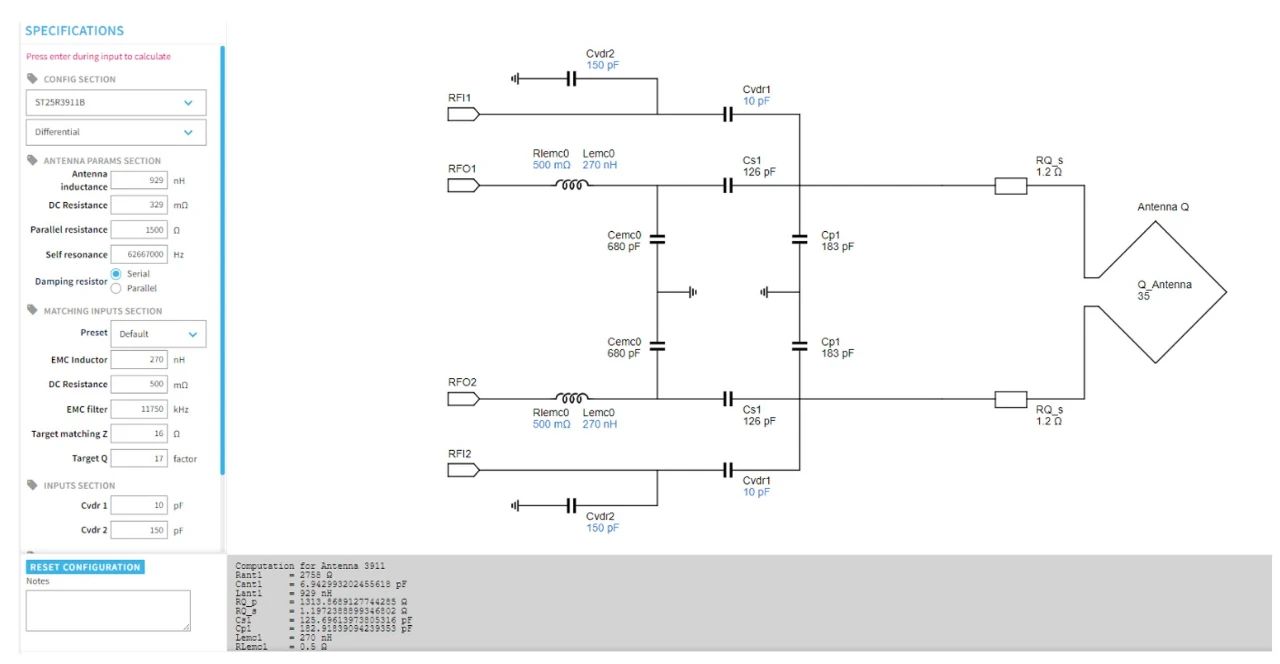

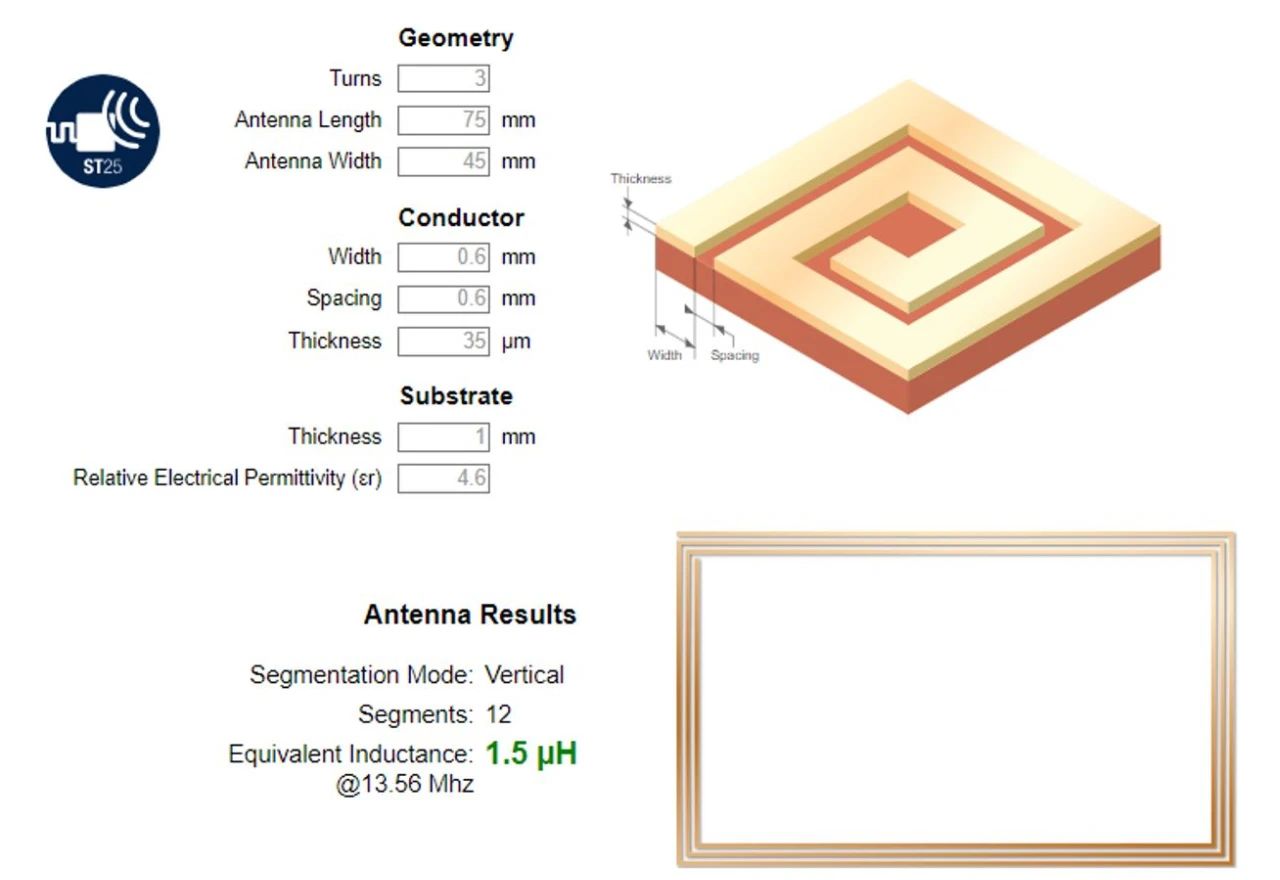

同時，我們需要實現較好的天線阻抗匹配以及功率輸出，可以通過下面工具來計算相關匹配電路參數

---

圖5 天線匹配仿真
