隨著USB-C電源傳輸（PD）充電技術的日益普及，整個消費市場對兼容性強的充電器的需求也在增加。如今，用戶需要功能強大而又設計緊湊的適配器。英飛凌科技推出的次級側受控ZVS反激式轉換器晶片組 EZ-PD™ PAG2可以滿足這一需求。該晶片組由EZ-PD™ PAG2P和EZ-PD™ PAG2S兩款不同的型號組成，集成了USB PD、同步整流器和PWM控制器。它能夠使用脈衝-邊沿轉換器（PET）CYPET121確保初級側和次級側之間的高效通信與隔離。該產品通過支持創新的非互補有源鉗位反激式（NCP-ACF）和零電壓開關准諧振反激式（QR-ZVS）拓撲結構提高了效率，適用於高能效的USB-C適配器、充電器和旅行適配器。
EZ-PD™ PAG2系列晶片組能夠為各種應用提供一種通用、高效的電源傳輸解決方案。該晶片組支持帶有可編程電源（PPS）的PD 3.1標準功率範圍（SPR）以及28V的擴展功率範圍（EPR），可實現快速、可靠的充電。同時，該晶片組適用於各種功率，兼容BC v1.2、AFC、蘋果充電和 QC5.0等充電協議，並支持90 VAC至265 VAC的通用AC線路輸入，提高了這款半導體器件在全球的可用性。
該產品使用外部ss電容器實現了可編程軟啟動，具有受控上電、非連續導通模式（DCM）、臨界導通模式（CrCM）和連續導通模式（CCM）以及針對不同負載條件的突發和跳躍模式。這種適應性使其成為不同地區充電設備和器件的理想選擇。EZ-PD™ PAG2系列晶片組的功能可確保高效、靈活的電源管理，滿足各種需求。
EZ-PD™ PAG2系列晶片組包含四款專用產品：
-
次級側ACF控制器EZ-PD™ PAG2S-AC具有高效的能量回收以及USB-PD協議功能。
-
另一款ZVS控制器EZ-PD™ PAG2S-QZ主要採用QR-ZVS反激式架構並具有USB-PD 協議功能。
-
初級側高壓啟動控制器EZ-PD™ PAG2P 集成了各種能夠提高系統性能的功能，包括高壓啟動、PET接收器、柵極驅動器和故障保護等。EZ-PD™ PAG2P的特色是還具有x電容放電功能和 Vcc 升壓轉換器。
-
集成同步整流（SR）的USB PD控制器EZ-PD™ PAG2S-PS可與第三方脈寬調製（PWM）控制器配對使用。其特色是帶有一個並聯穩壓器，可通過光耦合器實現恆壓和恆流控制。這款控制器具有同類產品中更佳的SR性能和快速開啟/關閉時間，並且支持伏秒積分，可防止錯誤的SR導通。
供貨情況

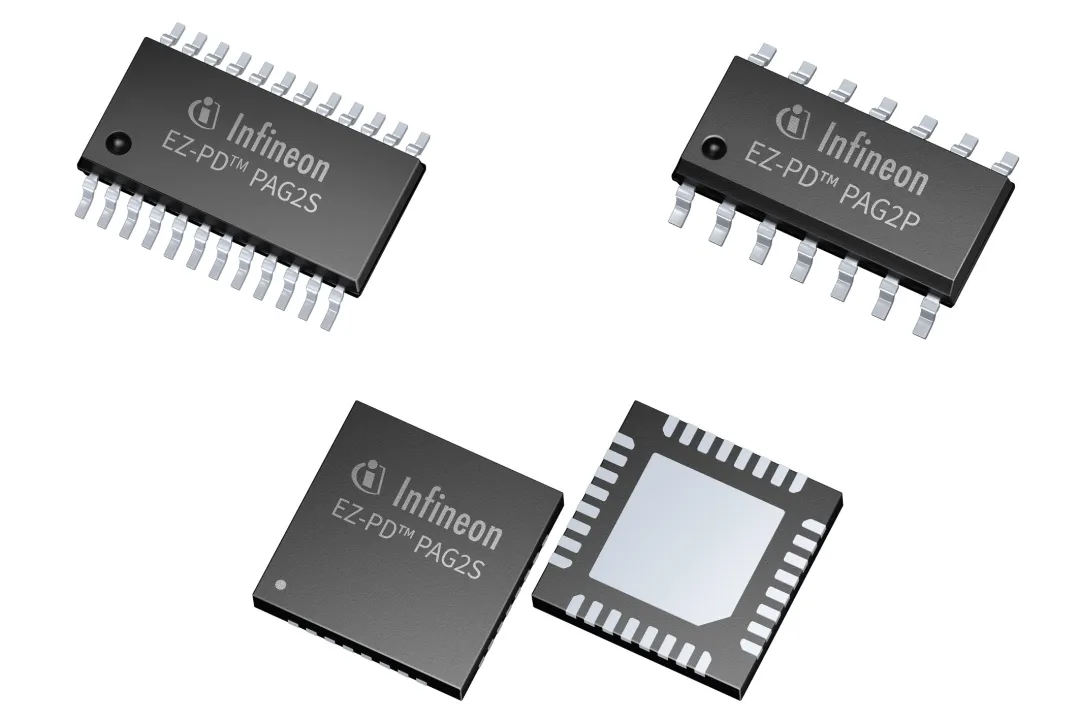

EZ-PD™ PAG2系列晶片組現已上市。EZ-PD™ PAG2S-QZ和EZ-PD™ PAG2S-AC採用32引腳QFN 封裝，EZ-PD™ PAG2S-PS則採用了32引腳QFN封裝和24引腳SOIC封裝兩種封裝方式。EZ-PD™ PAG2P提供非x電容放電模式和x電容放電模式兩個版本，均採用14引腳SOIC封裝。
