反激開關電源元器件介紹（16）PFC控制

1. 簡介

        理論是控制輸入電流波形（在一個開關周期內的平均值）跟隨輸入電壓波形。

        通常它是一個升壓轉換器，輸入是已經整流的AC並且只有很小的濾波電容（大約1uF），而輸出是穩壓的直流和有大濾波電容。

2. 工作模式

        2.1 BCM（邊界模式）



        2.1.1 優勢

                 MOSFET在零電流開關，所以升壓輸出整流管沒有反向恢復電流。

        2.1.2 缺點

                 MOSFET的峰值電流很高，這種模式比較適合低功率方案（<100W）。而且這種工作模式是變頻的。

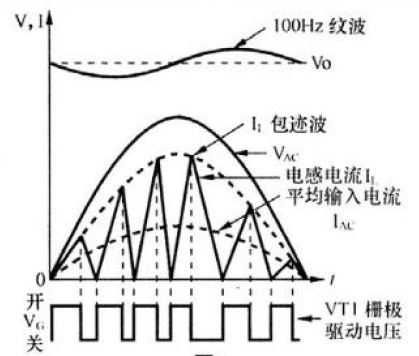

        2.1.3 原理

                 升壓電感在一個開關周期內的電流波形是三角波，而且底部是0，所以在一個開關周期內的平均輸入電流是（0.5*峰值電流）

                 此（0.5*峰值電流）的封包形狀和Vin（半正弦波）相同，從而實現PFC。

                 當升壓電感釋放了所有的能量後，MOSFET才會導通。當由Isense檢測的峰值電流達到乘數器的輸出電平時MOSFET就會關閉。

        2.2 CCM（連續模式）



        2.2.1 優勢

                 MOSFET的峰值電流比較低，更適合於高功率方案（>100W）。而且這種工作模式是可以定頻的。

        2.2.2 缺點

                 升壓輸出整流管有反向恢復電流。整流管的Trr必須非常低。並且採用的扼流圈電感也會大一些。

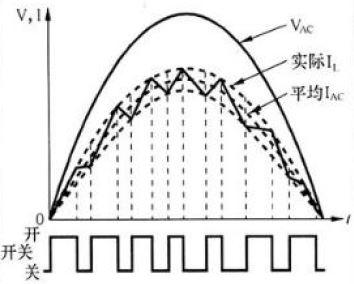

        2.2.3 原理

                 升壓電感在一個開關周期內的電流波形是三角波，但是底部不是0，所以在一個開關周期內的平均輸入電流是（峰值電流-0.5*△I）。

                 當一個新的開關周期開始時MOSFET就會導通。而當感測電阻兩端的電壓峰值導致電流放大器的反向輸入降到0時，MOSFET就會關閉。
