SD 7.0 版本新增 SDUC 容量規範,最高容量將從現行 SDXC 的 2TB 上推至 128TB,另外 WD 已經先行展出採用 PCIe 介面的 SD 記憶卡,正式命名為 SD Express,並採用 PCIe 介面與 NVMe 多種協定,導入 SD Ultra Capacity(SDUC),將 SD 記憶卡的容量上限從現行 SDXC 的 2TB 提升至 128TB。

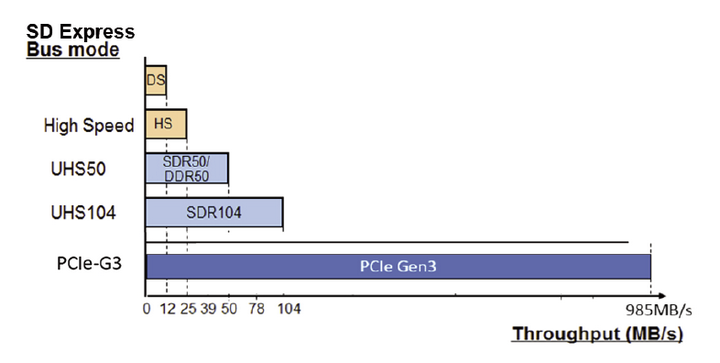

- SD Express 支援的介面頻寬比較
- SD Express 支援 NVMe 的多核心處理器 Multi Queue 功能。

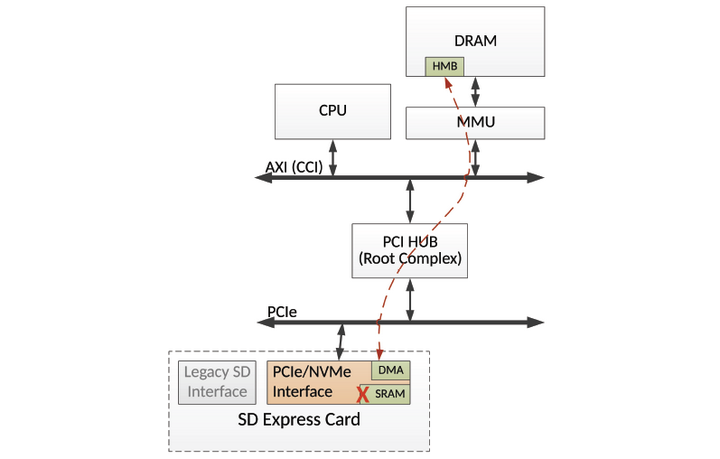

- Host Memory Buffer 去除 SD Express 記憶卡上的靜態記憶體需求降低成本,直接向主機借一部分動態記憶體使用。
SD Express 利用原本 UHS-II 第二排觸點傳輸 PCIe 差動訊號,因此 SD Express 將不支援 UHS-II,其餘 PCIe 所需訊號如 REFCLK、CLKREQ#、PERRST# 等,將與第一排觸點共用,且能夠自動切換以便支援 UHS-I。接上電腦之後,SD Express 會被識別為「標準 NVMe 裝置」,如同現今多數 NVMe SSD 一樣。
- SD Express 的 PCIe 差動訊號將透過 USH-II 的第二排觸點傳輸,因而不支援 UHS-II,但透過第一排觸點向下相容 UHS-I。

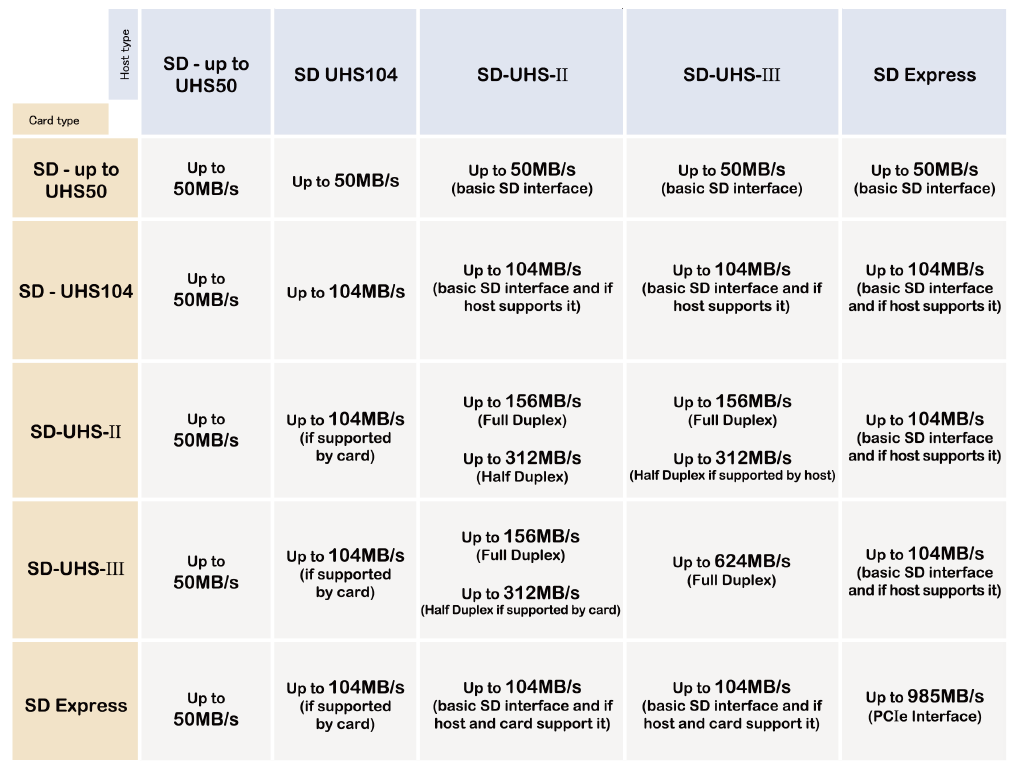

- SD 記憶卡可以支援的最高傳輸速度一覽表。
部分 SD 記憶卡功能也可以從 NVMe 協定支援,譬如從傳統 SD 介面以密碼鎖住記憶卡,那麼也無法從 NVMe 協定存取內部資料,此外若是扳動記憶卡的防寫保護,NVMe 協定也無法寫入資料。其餘像是 SD CPRM Security 版權授權管理以及 Speed Class 分級則無法或不需要透過 PCIe/NVMe 介面支援。
SD Express 記憶卡所需電源除了標準的 3.3V 電壓,並強制要求主機提供 1.8V,另外還有個 1.2V 列為選配,保留給未來電源或是效能最佳化所需。不過 SD Express 向主機索取的電力加總最高需在 1.8W 以下。SD Express 往下相容 SDHC、SDXC 等容量規範,消費者可以從記憶卡印製的「EX」或是「EXPRESS」字樣判斷是否為支援 SD Express 的記憶卡。
