Hands-On 基於加特蘭 CAL77S244-AB 的短距雷達方案SOC 簡介

簡介

        大聯大世平集團針對於車用 77Ghz 毫米波雷達,推出了基於加特蘭 CAL77S244-AB 的短距雷達方案。本方案應用在車身短距雷達系統,最大探測距離可達 80 米。開發板搭載的主要器件有 CALTERAH 的 SOC CAL77S244-AB,傑華特的車規級 BUCK、LDO 電源晶片,NXP 的 CAN 晶片,華邦的車規級 NOR Flash 等。可以應用於前碰撞預警(FCW)、後向盲點監測(BSD)、開門預警(DOW)、艙內監測等功能,符合 ASIL B 功能安全等級。

本文主要對加特蘭 CAL77S244-AB 這顆 SOC 的硬體做一些簡單介紹。

1 世平 BSD 方案硬體平台

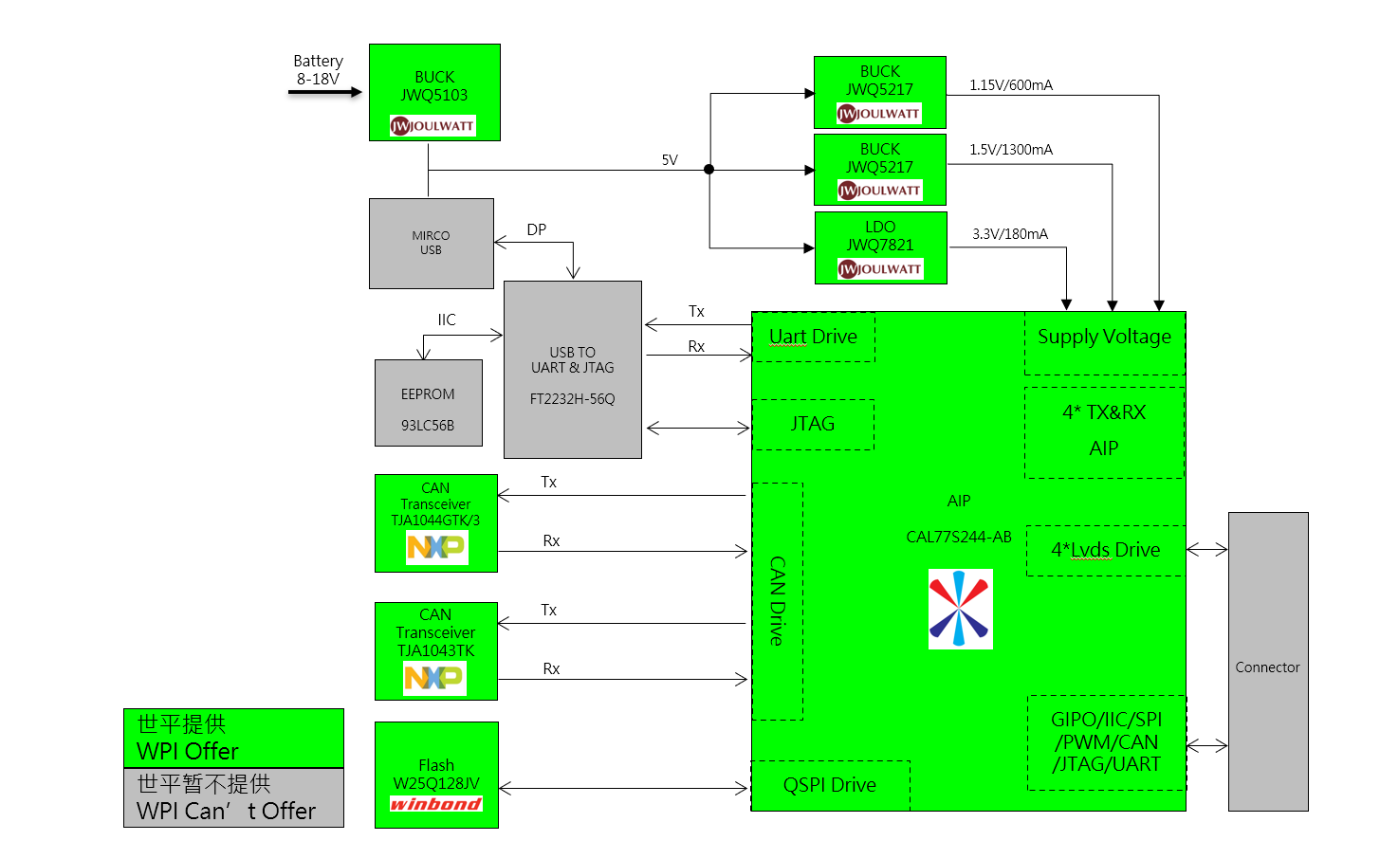

1.1 硬體框圖

  • 輸入電壓範圍: DC 8-18 V input or USB input
  • SOC: ARC_EM6 32-bit 內核,主頻高達 300MHz ,ASIL-B 功能安全等級
  • 輸出頻帶 76-77 & 77-81 Ghz
  • 板載 JTAG ,接入 USB 即可仿真調試
  • 可連接 CALTERAH 數據採集板採集原始數據
  • 雙路 CAN 通訊,支持 Wake up
  • 開發板尺寸 : 70 * 61.5 mm


開發板實物:


   方案鏈接:https://www.wpgdadatong.com.cn/solution/detail/72684




2  CAL77S244-AB SOC HARD WARE

2.1 硬體框架介紹

       加特蘭 CAL77S244-AB,是一種內置天線(AiP)雷達傳感器晶片,封裝中嵌入了 4 TX 和 4 RX 天線陣列。它集成了一個單片機調頻連續波(FMCW)雷達傳感器,單片機的內核為 ARC_EM6 Core,主頻為 300 MHZ,576KB SRAMB。

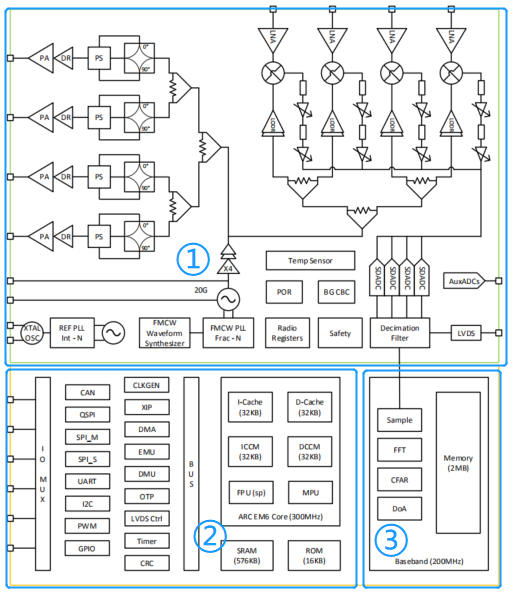

CAL77S244-AB 框圖如下圖所示:

SOC系統框圖



        包含了毫米波雷達系統的發送 (TX) 和接收 (RX) 射頻 (RF) 組件、時鐘等模擬組件、模數轉換器 (ADC)、微控制器 (MCU) 和雷達信號處理(Sample、FFT、CFAR、DoA)等數字組件。

        ①、射頻/模擬系統包括:功率放大器(PAs)、低噪聲放大器(LNAs)等射頻組件和模數轉換器(ADC)。除此以外該系統還包括晶體振盪器、溫度傳感器、電壓監視器、安全監視器、LVDS 和一個通用低採樣率的 AuxADCs。

       ②、處理系統包括用戶可編程 ARC EM6 Core 的處理器,主頻為 300 MHz。該處理器控制整個晶片的總體操作,把控通信接口,並可實現更高層次的算法。

       ③、射頻信號處理系統:對原始採樣 ADC 值的輸出進行過濾和抽取,提供最終的 ADC 採樣數據。

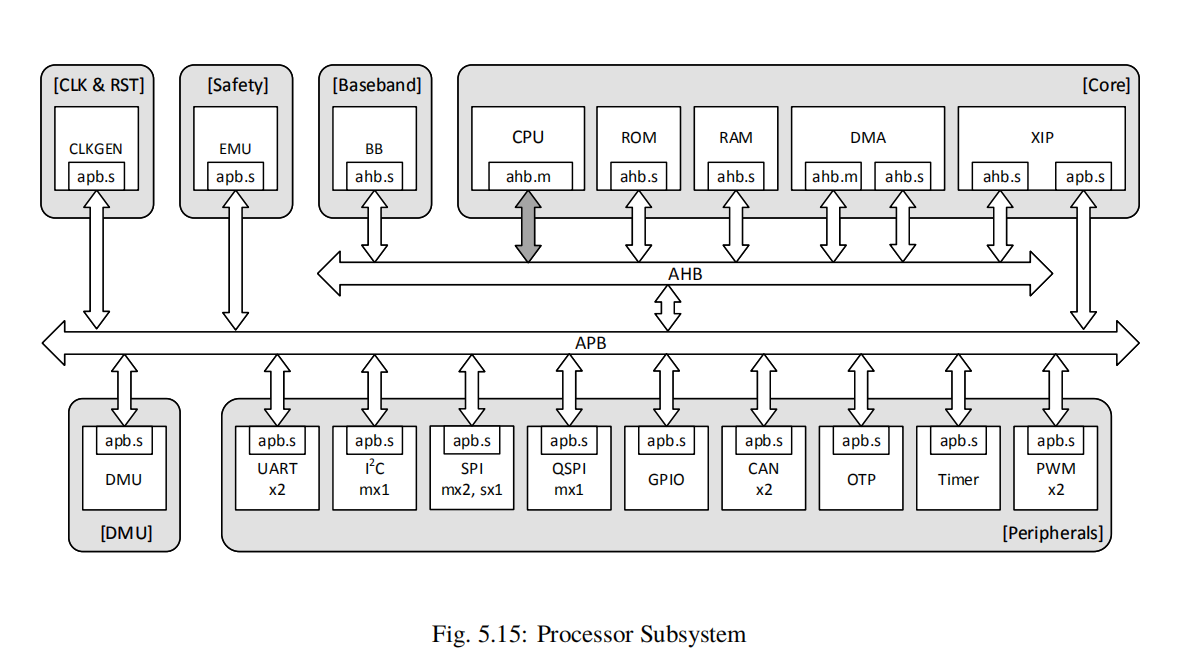

SOC下處理器的系統框圖 & 時鐘框圖:


處理器可用外設:2*UART、1*IIC、2*SPI_Master、1*SPI_Slsve、1*QSPI_Master、2*CAN、1*Timer、2*PWM。

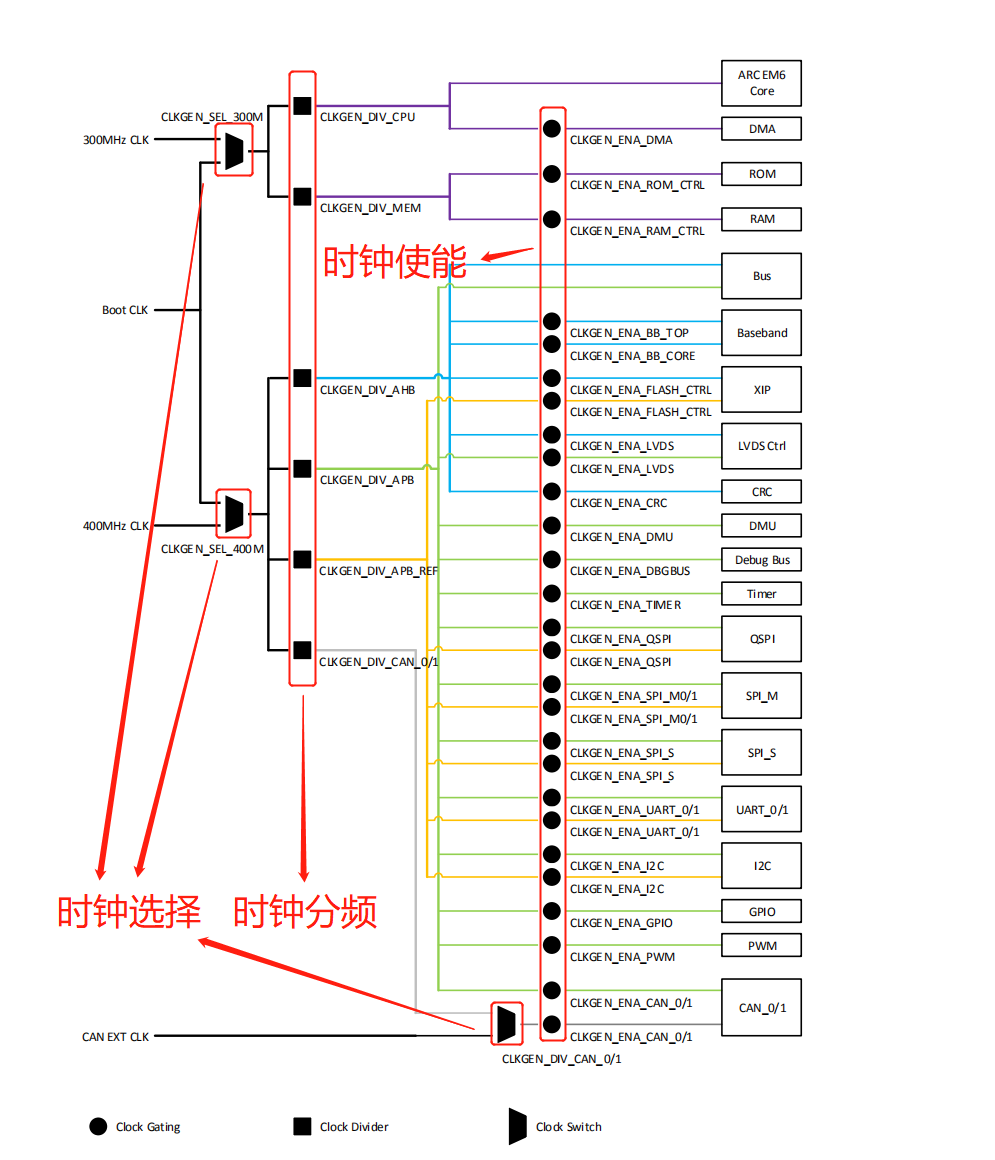

時鐘框圖:


《CalterahAlpsReferenceManual_v1.0.4_draft.PDF 28 page》



2.2 電源域 & 功耗 & 上電時序

  • 電源域:CAL77S244-AB 有 4 路電源的需求,分別為 3V3、1V5、1V15、2V5 。其中 2V5 電源用戶不需要對其供電,在硬體設計時懸空即可。
  • 功耗:3V3-180mA(Max)、1V5-1300mA(Max)、1V15-600mA(Max)。
  • 上電時序:

① 3V3上電

        ② 1V5、1V15 不晚於3V3  5ms 上電,1V5、1V15 同時上電

        ③ 釋放 Reset ,系統開始正常工作

電源域 & 功耗 & 上電時序框圖

2.3 晶振設計

推薦外部使用 50 Mhz 無源晶振,負載電容 4 pF,溫度範圍 -40°~ 125°

2.4 LVDS 傳輸

       CAL77S244-AB 共有 4 路LVDS ,與 4T4R 對應,可以將雷達原始信號傳輸至 CALTERAH 數據採集卡,配合加特蘭的 GUI , 進行數據回灌,用於分析原始的 ADC 信號,做出算法的優化 & 調整。




2.5 輔助 ADC 的使用

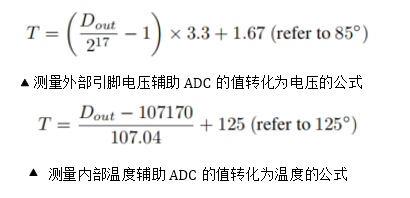

        2 路輔助 ADCx 的測量精度為 10bit、採樣速度為 20Kbps/S,可用於測量內部溫度 & 內部電壓,也可用來測量 TPANA、TEST_MUXN、TEST_MUXP 外部引腳上的電壓,ADC1 推薦給測量外部輸入的引腳用,ADC2 推薦給測量內部溫度 & 內部電壓。



2.6 GPIO 的使用

        許多文檔中的GPIOx 只提到了簡稱,使用如 GPIO 15,GPIO 16,則它的全稱為 dbg-bus_dat_15_io、dbg-bus_dat_16_io。

如下圖所示:




3、總結

       本文介紹了基於加特蘭 CAL77S244-AB 的短距雷達方案SOC 的硬體簡介,主要介紹了關於這個 SOC 的系統框圖,外設應用設計等相關介紹。




4、參考文獻

(1)  Calterah-Alps-CAL77S244-AB-Datasheet_v1.0.4
