站在現代科技的舞台上，能源是各項科技產品的心臟，onsemi NCP1239 憑藉著先進的電源管理技術，在提供強大輸出的同時保持卓越的效率，讓產品設計更節能，帶有電池的產品續航力更佳。
onsemi NCP1239 集成了多種保護機制，包含過壓保護、過電流保護、短路保護…等，提供全方位的安全保障。NCP1239不僅支援單一輸出，更能提供12V 及 5 V 雙輸出設計，可協助產品設計者靈活的開發使用，例如：在電源控制或馬達控制上，12V的輸出可供 Gate Driver使用，5V的部分可提供 PWM Controller, MCU, DSP, CAN PHY…等控制器與通訊模塊使用。
整體來說，非常適合用於工業輸送帶、伺服器電源、PC電源、吸塵器、電視…等各項產品，這種全面兼容性，讓您的系統架構更加簡便，節省設計時間，同時確保高效的電力轉換。
onsemi NCP1239 集成了多種保護機制，包含過壓保護、過電流保護、短路保護…等，提供全方位的安全保障。NCP1239不僅支援單一輸出，更能提供12V 及 5 V 雙輸出設計，可協助產品設計者靈活的開發使用，例如：在電源控制或馬達控制上，12V的輸出可供 Gate Driver使用，5V的部分可提供 PWM Controller, MCU, DSP, CAN PHY…等控制器與通訊模塊使用。
整體來說，非常適合用於工業輸送帶、伺服器電源、PC電源、吸塵器、電視…等各項產品，這種全面兼容性，讓您的系統架構更加簡便，節省設計時間，同時確保高效的電力轉換。
二、EVB介紹

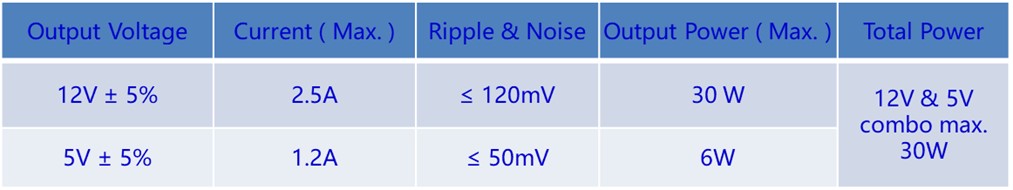

這塊基於 onsemi NCP1239BD65R2G 的EVB 額定功率為 30W，可承受127~400V DC 輸入電壓，並支援兩組輸出 ( 5V, 12V )。
由於這塊開發板並無橋整功能，所以須搭配額外的電路架構，可參考下圖。
下表為NCP1239 EVB 於 115V / 60Hz 輸入的測試效率。
下表為NCP1239 EVB 於 230V / 50Hz 輸入的測試效率。
三、產品特色 在上一章節中可以看到 EVB 的實測數據，在1A以上的輸出電流的工作狀態下，效率都可以達到 80% 以上，滿載也都能維持在 83~85% 左右。
• 固定頻率 65kHz 或 100kHz 電流模式控制操作
• 頻率折返低至 26 kHz 和跳躍模式
• 可調過功率保護 (OPP) 電路
• 具有欠壓 (BO) 檢測功能的高壓電流源
• 內部斜坡補償
• 正常和頻率折返模式下的頻率抖動
• 具有自動恢復或鎖定操作功能的基於 64ms 定時器的短路保護
• 預短路準備就緒
• Vcc 上的鎖存 OVP（NCP1239 A 和 B 版本）
• 鎖存 OVP/OTP 輸入可提高穩健性
• 35V Vcc 運行，耐高電壓輸入
• +500 mA/ -500 mA 峰值拉/灌驅動能力
• 內部熱關斷• 極低的空載待機功耗
欲了解更多資料請聯絡世平集團 Kevin ( Kevin.Hong@wpi-group.com )
Ethan ( ethanhc.yang@wpi-group.com )
