新品 | 用於旋轉式冰箱壓縮機驅動的集成交鑰匙參考設計

新品

用於旋轉式冰箱壓縮機驅動的集成交鑰匙參考設計

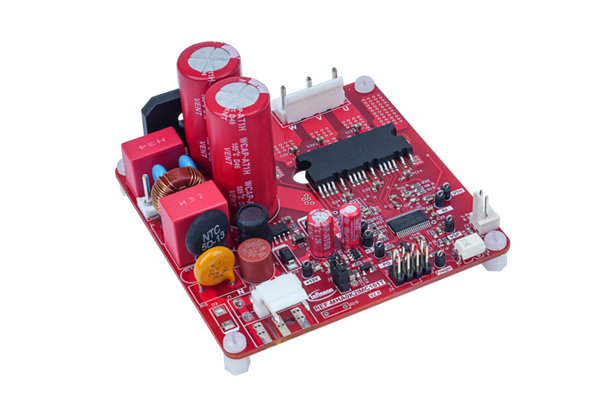

REF-MHA0K2IMC101T為有效管理冰箱壓縮機提供了一種用戶友好型方法。 REF-MHA0K2IMC101T採用iMOTION™ IMC100電機控制器IMC101T-T038，提供即用型電機控制解決方案，功率單元採用 CIPOS™ Micro 600V、6A三相IPM （IM241-L6S1B）有助於形成一個高度集成的系統。


產品型號：

• REF-MHA0K2IMC101T

所用器件：

• IMC101T-T038 iMOTION™ IMC100電機控制器

• IM241-L6S1B CIPOS™ Micro 600V、6A三相IPM

產品特點

• 最大功率可達200W，無需散熱器

• 基於第二代RCD2逆導型IGBT的 CIPOS™ Micro IPM

• 精確的過流保護（±5%），並配有集成溫度傳感器

• MCE 2.0固件B級預認證（IEC60335）

應用價值

• 基於iMOTION™控制器和運動控制引擎 （MCE2.0）的交鑰匙電機控制裝置

• 高速精度+/-0.6%，帶扭矩補償振動抑制

• 高度集成，基於IM241-L6S1B，內置過流保護和UL認證的溫度傳感器

競爭優勢

• 即插即用：REF-MHA0K2IMC101T板即插即用，可快速進入市場

• 先進功能：英飛凌的IPM技術採用第二代RCD2逆導型IGBT，可實現堅固耐用的高效電機驅動器

• 安全：內置預防措施和放電保護，將風險降至最低

• 能源效率：待機功耗低，非常適合用於能源消耗要求高的場合

應用領域

• 家用電器

• 製冷和冷凍壓縮機驅動

框圖

---
