生活中都會接觸到的「電」，而電的來源則是涉及到AC-DC或中高電壓DC-DC電源轉換的電子電路，在這樣的電路中都需要電氣隔離。而光耦作為一種常見的隔離器件，廣泛用於各個領域的電氣和電子系統設計中。在前(中)篇我們介紹了光耦的分類與安全標準，今天跟大家繼續介紹光耦的特性及應用實例。
光耦的特性：CTR和觸發LED電流
在光耦應用中，電流傳輸比（CTR）是一個非常重要的特性，電晶體耦合器的CTR是用輸出電流相對於輸入電流的放大率來表示的。電流傳輸比＝CTR＝IC/IE＝輸出（集電極）電流/輸入電流×100（%）

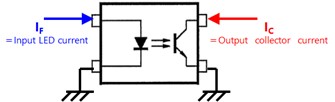

(圖片來源如網址；作者：TOSHIBA)
觸發LED電流是指觸發狀態發生變化的LED電流，常用IFT、IFH、IFLH等符號表示。觸發LED電流是電路設計和使用壽命設計的重要專案。為了穩定運行，設計人員在設計時必須保證至少有觸發LED電流（最大值）流動。

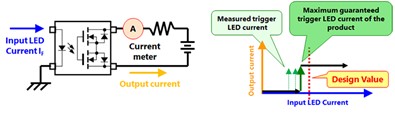

(圖片來源如網址；作者：TOSHIBA)
光耦發光元件（LED）的光輸出會隨時間的推移而減弱。為了使器件能夠正常使用，設計人員需要根據使用設備的使用環境和LED的總工作時間來計算LED的光輸出變化，且必須將該值反映在LED正向電流（IF）的初始值中。在光耦中，LED光輸出的老化變化比受光器件的老化變化更為明顯。因此，設計人員需要利用所採用的光耦的老化變化資料來估計發光等級的降低趨勢。
既然光耦對於電路如此重要，那麼我們應該如何設計LED輸入側的電阻RIN和輸出側的電阻RL？我們又應該如何選擇耦合器的CTR呢？下面我們就以光電電晶體耦合器信號介面設計為實例來一起探討光耦的應用技巧。
一般來說，對於光耦的使用選型可分為四個部分，即（1）設計LED輸入電流IF及輸入側電阻RIN。（2）根據IF和CTR計算輸出電流。（3）設計輸出側電阻RL。（4）檢查每個設計常數。

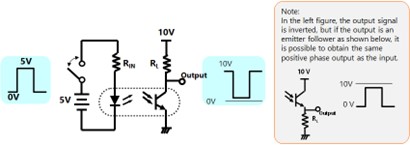

(圖片來源如網址；作者：TOSHIBA)
特別是在檢查每個設計常數時，要適當考慮工作溫度、速度、使用壽命設計、電阻公差等是否具有足夠的裕度。只有充分考慮到以上幾點，才能保證光耦發揮最大的作用哦。
光耦雖小，但在電子電路中的重要性不言而喻，因此，大家設計電路時一定要根據自己的需求正確選型和使用。東芝在光耦器件領域深耕多年，有著非常豐富的產品陣容，如果想對此產品有更深入的瞭解，歡迎前往東芝官網瞭解更多哦～
