i.MX RT 系列繞不開的一個話題就是外部 Flash 啟動，官方 EVK 默認使用的是 8 線 SPI Flash，實際項目中有很多客戶會使用 4 線 QSPI 的 Flash 進行啟動。這裡記錄一下最近使用 i.MX RT600 從 QSPI Flash 啟動的問題，包括更換下載算法、更換 Flash 等問題。
提前安裝 Segger JLink & MCUXpresso IDE
當前測試軟體版本

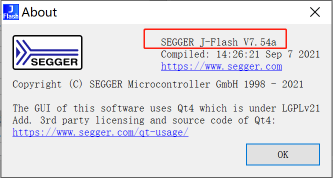

Segger JLink 版本 ：7.54a
MCUXpresso 版本：11.8.0
Flash 型號：W25Q16JWSIQ
一 、 更換 JLINK 下載算法

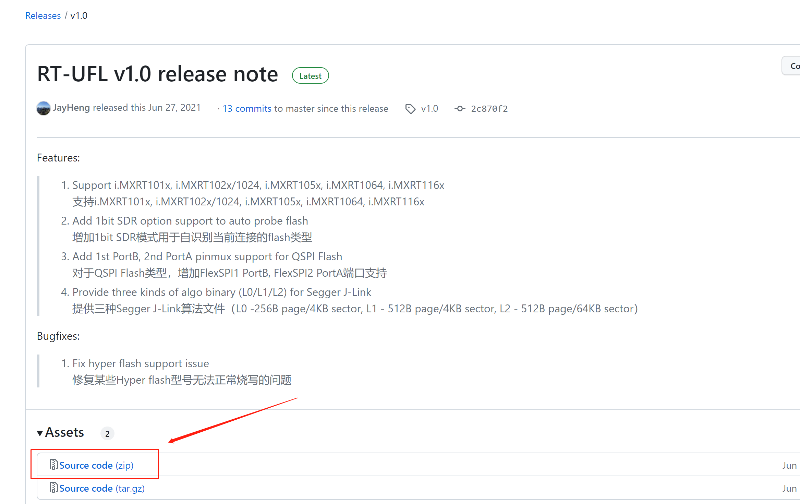

（1）下載 RT-UFL v1.0 ,下載鏈接如下：
https://github.com/JayHeng/RT-UFL/releases/tag/v1.0
RT-UFL 是 NXP 原廠工程師痞子衡開發的一套針對 i. MX RT系列的萬能下載算法，測試過市面上常用的 Flash 型號，8線 、 4 線的都有，目前發布的是 v1.0 版本，後續會出新版本，可持續關注。

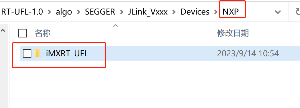

（2）解壓下載後的 RT-UFL-1.0.zip 壓縮包，將路徑下的 “iMXRT_UFL” 文件夾複製到 Segger JLink 安裝目錄下的 “NXP” 文件夾下：
iMXRT_UFL 文件夾路徑：RT-UFL-1.0\algo\SEGGER\JLink_Vxxx\Devices\NXP
NXP文件夾路徑：C:\Program Files\SEGGER\JLink\Devices\NXP
註：Segger Jlink 安裝目錄以用戶安裝的路徑為準，默認安裝在 C 盤

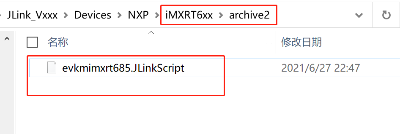

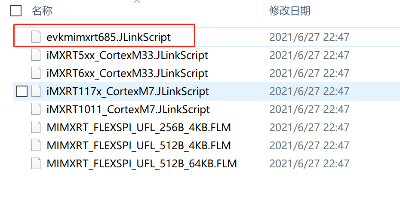

（3）將 “ievkmimxrt685.JLinkScript” 文件複製到 Segger JLink 安裝目錄下的 “iMXRT_UFL” 文件夾下：
ievkmimxrt685.JLinkScript 文件路徑：
RT-UFL-1.0\test\SEGGER\JLink_Vxxx\Devices\NXP\iMXRT6xx\archive2
iMXRT_UFL文件夾路徑：C:\Program Files\SEGGER\JLink\Devices\NXP
（4）打開 Segger JLink 安裝目錄下的 “JLinkDevices.xml” 文件，在裡面添加如下信息：
到此，下載算法更換完成。
二 、更換 Flash 與工程文件

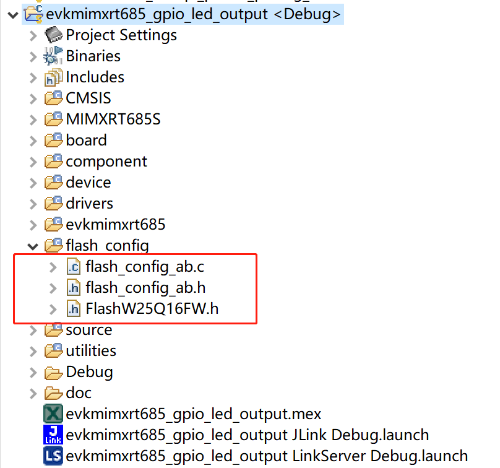

（1）在 MCUXpresso 下導入任意工程，這裡以 evkmimxrt685_gpio_led_output 例程為例，打開後將 Flash_config 下的文件更換為 QSPI 的 Flash_config 文件：
（2）在 MCUXpresso 下指定使用的 Segger Jlink 版本（如果 Segger Jlink 安裝在默認路徑，這一步可忽略）：
打開首選項：

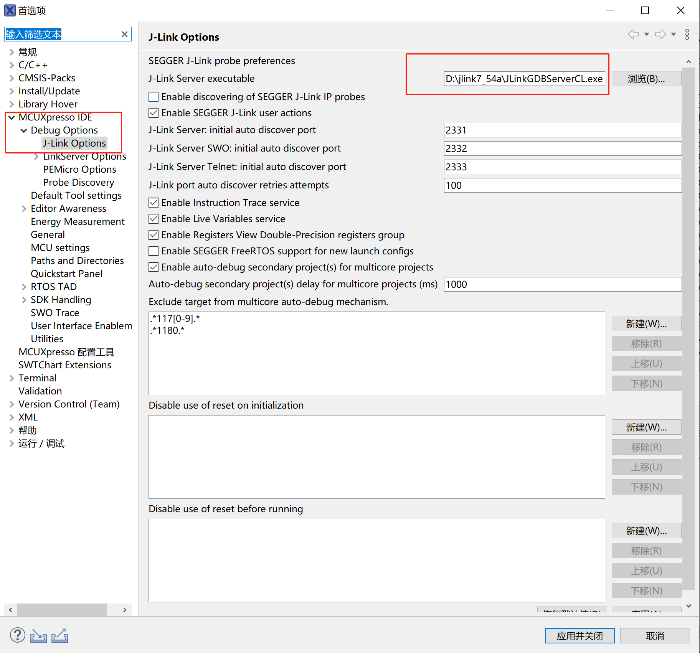

選擇安裝路徑下的“ JLinkGDBServerCL.exe” 文件，再點擊“應用並關閉”：
（3）在板子上接上 Flash，從 FlexsPortA 啟動

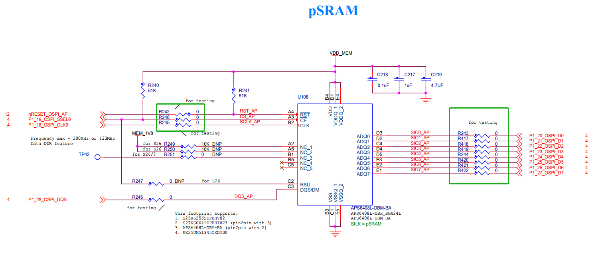

將下圖中綠色框中的電阻拆掉

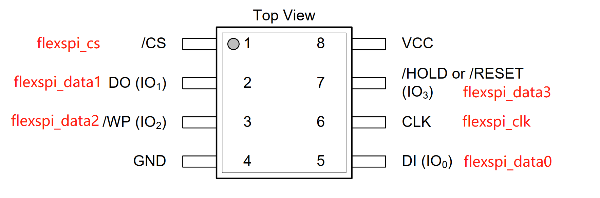

將 Flash 通過飛線與上圖中電阻焊盤相應的連接起來（注意：電阻焊盤是與 RT600 相連的那端焊盤）

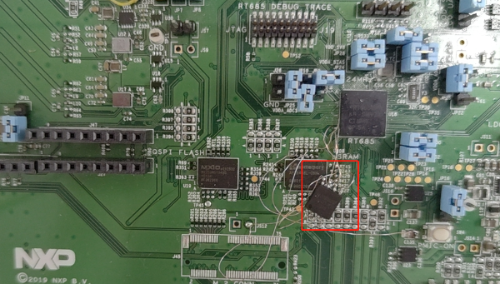

連接後的效果如下：
飛線會影響通信，所以不能使用太快的速率對 Flash 進行操作，這裡 Flexspi 速率保持在 50MHz 以下。
（4）將 Jlink 調試器與板子相連接（SWD 的引腳務必一一對應），斷開 JP17 JP18 JP19 跳線帽，斷開與板載調試晶片的連接，否則會影響 JLINK 調試，硬體連接：
（5）增加 Jlink 調試選項：
點擊調試即可進入調試界面
退出調試界面，斷電，再重新上電，代碼也在運行。
參考資料：
