系統要求
STSW-S2LP-DK 應用程式 GUI 具有以下最低要求：
1. 運行 Windows 作業系統（7、8 或 10）並採用 Intel® 或 AMD® 處理器的 PC
2. 至少 1 GB 的空闲 RAM
3. USB 埠
4. 200 MB 可用硬碟空間
5. Adobe Acrobat Reader 6.0 或更高版本
STSW-S2LP-DK 開發套件設置
1. 啟動 S2-LP DK-Setup-X.X.X.exe 檔，然後按照螢幕上的說明進行操作。 SDK 預設安裝在 C：\\ST\S2-LP_DK x.x.x\中。
· 需要 IAR Embedded Workbench 8.32.1 或 MDK ARM Keil V5.26.2.0。
硬體說明
STEVAL-FKI868V2、STEVAL-FKI433V2 和 STEVAL-FKI512V1 評估板

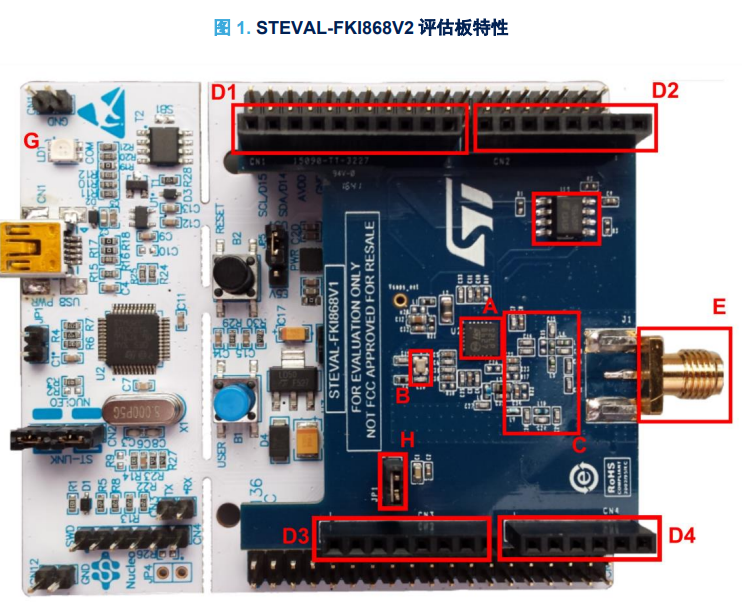

STEVAL-FKI868V2、STEVAL-FKI433V2 和 STEVAL-FKI512V1 評估板分別設計用於 826-958 MHz、413- 479 MHz 和 452-527 MHz 的工作頻段。 板上的一些功能如下（參見圖 1.STEVAL-FKI868V2 評估板特性）：
1. S2-LP（A型）
2. 8 MHz 高頻晶振（B）
3. 巴倫、匹配網路和諧波濾波器（C）
4. 兩排相容Arduino的連接器（D1-4）
5. SMA 連接器（E）
6. 儲存生產資料的 EEPROM（F）
7. NUCLEO-L152RE 或 NUCLEO-L053R8 評估板（G）
8. 用於 S2-LP 電流測量的跳線（H）
STEVAL-FKI868V2、STEVAL-FKI433V2 和 STEVAL-FKI512V1 電源
S2-LP 該板可通過 Nucleo 評估板的 mini USB 連接器供電。 安裝 JP1 跳線時（圖 1. STEVAL-FKI868V2 評估板特性中的 H），射頻部分處於供電狀態。 通過拆除此跳線並連接功率計，您可以測量 S2-LP 電流功耗。
STEVAL-FKI915V1 評估板

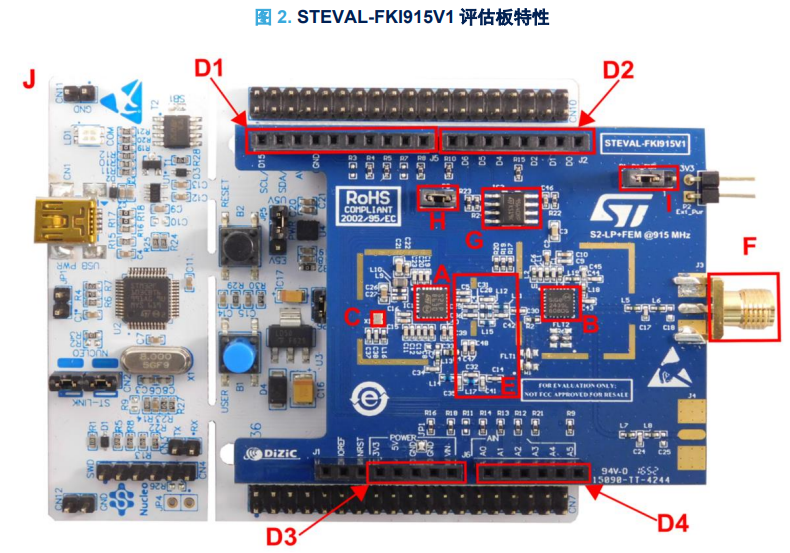

STEVAL-FKI915V1 評估板經過調整，可在 904-1055 MHz 的頻段下工作。 STEVAL-FKI915V1 評估板特性（參見圖 2. STEVAL-FKI915V1 評估板特性）：
1. S2-LP（A型）
2. Skyworks SE2435L FEM （B）
3. 高頻 8 MHz 晶振（C）
4. 兩排相容Arduino的連接器（D1-D4）
5. 巴倫、匹配網路和諧波濾波器（E）
6. SMA 連接器（F）
7. 儲存生產資料的 EEPROM（G）
8. 用於 S2-LP 電流測量的跳線（H）
9. 用於 Skyworks SE2435L FEM 電流測量的跳線（I）
10. NUCLEO-L152RE 或 NUCLEO-L053R8 板（J）
GUI 軟體說明
軟體包中包含的 S2-LP DK GUI 是一個圖形使用者介面，可用於與 S2-LP 裝置進行交互並評估其性能。 您可點擊桌面上或者：開始 →STMicroelectronics →S2-LP DK X.X.X →S2-LP DK 下的 S2-LP GUI 圖示，運 行此實用程式 該版本的 GUI for S2-LP 專門針對 RF 性能評估，並僅提供 RF 測試視窗和設備設定參數操作。
安裝
要使用 S2-LP GUI，請確保已正確設置硬體和軟體（已安裝 S2-LP DK）。 要程式設計的韌體位於二進位資料夾下的 S2-LP DK 軟體包中。 要將固件下載到母板的內部 Flash 中，請遵循以下步驟：
1. 將母板連接到PC USB埠
2. 打開 S2-LP DK GUI
3. 選擇與板相關聯的 COM 埠

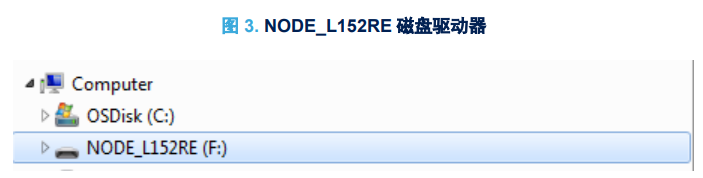

4. 打開「工具」→「固件升級」 ，並透過瀏覽選擇適當的韌體，然後點擊「打開」 ，並等待韌體下載。 或者，可通過將適當的韌體拖放到 Windows 所識別的磁碟驅動器中（如下面的驅動器 F）來刷寫母板。

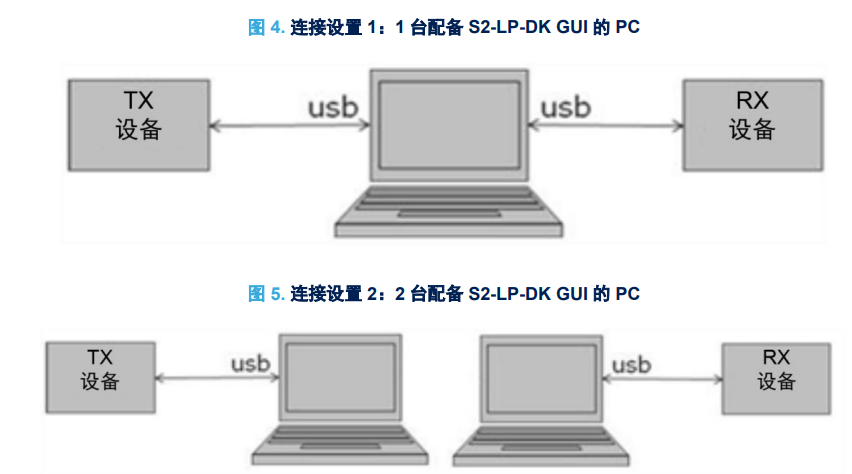

S2-LP DK GUI 僅可使用一個通過 USB 線連接到 PC 的 S2-LP DK - 母板以及 S2-LP RF - 子板。 因此，連接到PC的每個板子，只能運行S2-LP DK - GUI 的一個實例。 圖 4. 連接設置 1：1 台配備 S2-LP-DK GUI 的 PC 和圖 5. 連接設置 2：2 台配備 S2-LP-DK GUI 的 PC 展示了使用一台或兩台 PC 時的典型連接。

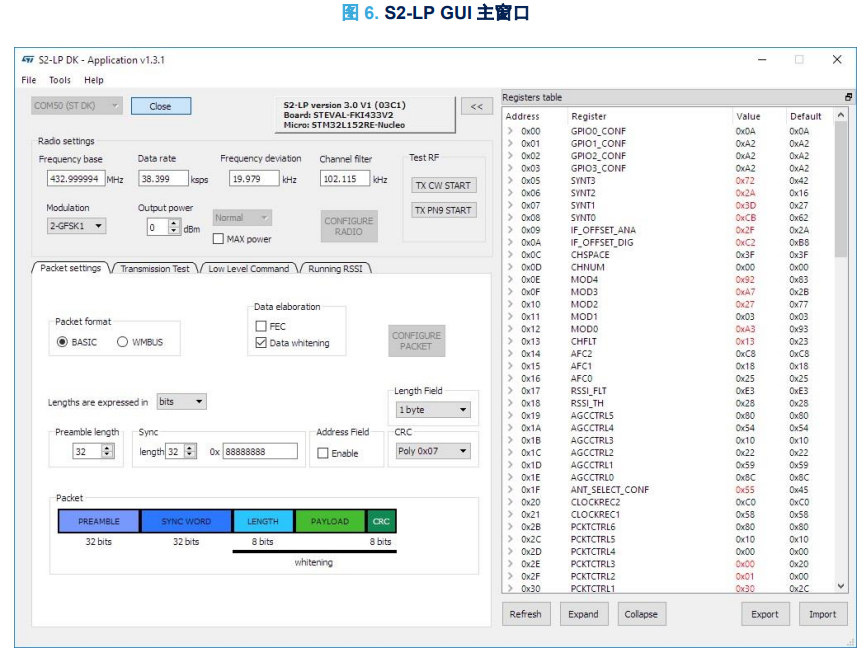

TX 設備在通信測試期間用作發射器;RX 設備在通信測試期間用作接收器。 用戶可將 S2-LP DK - 子板配置為 TX 設備或 RX 設備，並可以在運行測試前動態更改此選擇。 當使用者運行 S2-LP DK.exe 檔案時，S2-LP DK - GUI 視窗如下所示：
射頻設置面板
射頻設置面板始終顯示，通知使用者以下內容：
1. 頻率;
2. 調製方式;
3. 數據速率;
4. 頻率偏差;
5. 接收頻寬
6. 輸出功率。
7. 頻率 \u2012 中間頻段：[413 - 479] MHz - [452 - 527] MHz \u2012 高頻段：[826 - 958] MHz - [904 - 1055] MHz
8. 調製方式： \u2012 2-FSK \u2012 2-GFSK BT 0.5 \u2012 2-GFSK BT 1 \u2012 4-FSK \u2012 4-GFSK BT 0.5 \u2012 4-GFSK BT 1 \u2012 ASK \u2012 ALSO
9. 數據率範圍：[0.3 - 250] kbps。
10. 頻率偏差範圍：[0.793 - 761] kHz。
11. 接收頻寬範圍：[1.1 – 769.3] kHz。
12. 輸出功率範圍：[-30.0 14.0] dBm，如果選擇正常配置（無外部 PA）（對於 STEVAL-FKI433V2、 STEVAL-FKI868V2 或 X-NUCLEO-S2868A2）。
13. 輸出功率範圍：[-5.0 28.0] dBm，如果選擇PA配置（對於 STEVAL-FKI915V1 或 X-NUCLEOS2915A1）。

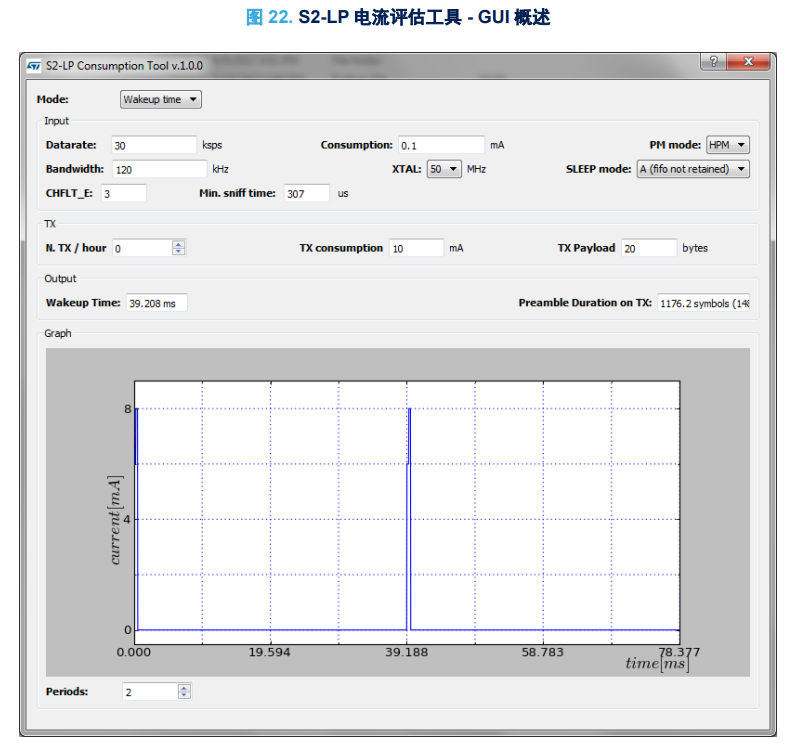

S2-LP 電流評估工具
S2-LP 電流評估工具是一個圖形使用者介面，用於類比監聽模式下的 S2-LP 電流功耗。 由於它只是類比，因此 不能認為它可以替代提供實際數據的晶片測量值。
該 GUI 可以設備兩種模式：
1. 喚醒
2. 電流功耗
喚醒模式
在喚醒模式中，GUI 的作用是計算達到所需功耗所需的喚醒時間。 輸入參數為：
1. 所需的通信數據速率
2. 目標功耗 接收頻寬
3. XTAL 頻率
4. PM 模式（HPM/LPM）
5. 睡眠模式（A 或 B）
功耗模式
在功耗模式中，GUI 將給定喚醒時間的功耗計算為輸入數據。 輸入參數為：
1. 所需的通信數據速率
2. 喚醒時間 接收带寬
3. XTAL 頻率
4. PM 模式（HPM/LPM）
5. 睡眠模式（A 或 B）
