硬切換

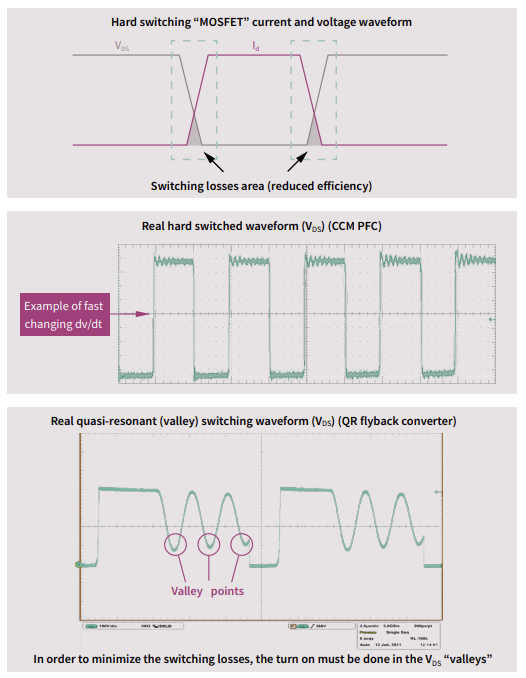

什麼是硬切換？當電晶體開關時電壓和電流出現重疊時，就會出現硬切換。這種重疊會造成能量損失，可透過提高 di/dt 和 dv/dt 將能量損失降至最低。然而，快速變化的 di/dt 或 dv/dt 會產生 EMI。因此，應最佳化 di/dt 和 dv/dt 以避免 EMI 問題。
為了最大限度地減少 EMI 影響並提高效率，一種名為準諧振開關的改良硬切換技術應運而生（主要用於反激式轉換器）。什麼是準諧振（谷值）切換？當汲極和源極之間的電壓處於最小值（谷值）時開啟晶體管，以盡量減少開關損耗並提高效率。當電壓處於最小值時開關電晶體，有助於減少導致電磁幹擾的硬切換效應。在偵測到波谷時開關，而不是在固定頻率時開關，會產生頻率抖動。這樣做的好處是分散射頻輻射頻譜，從整體上減少 EMI。

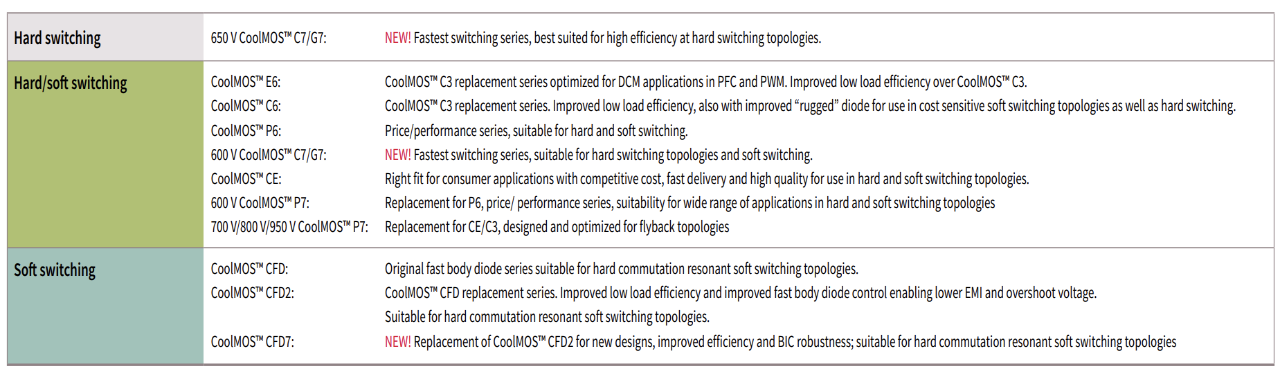

英飛凌 CoolMOS™ 系列針對硬切換拓樸結構的建議：對於硬切換應用，英飛凌推薦使用 CoolMOS™ C7/G7 和 CoolMOS™ P7。
軟開關（諧振）

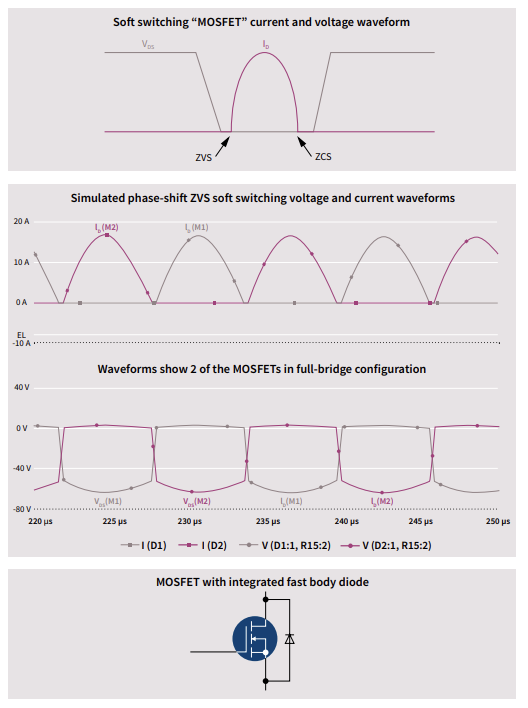

什麼是軟（諧振）開關？軟開關是指在開關接通或斷開之前，先將一個電氣參數（電流或電壓）置零。這有利於降低損耗。平滑的諧振開關波形還能盡量減少電磁幹擾。相移 ZVS 和 LLC 等常見拓樸結構僅在接通時才進行軟開關。
零電壓開關(ZVS) 和零電流開關 (ZCS) 有什麼不同？
如這兩個名稱所暗示的，在開關發生之前，電晶體內的電壓或電流均為零。
- 對於 ZVS，電晶體將在 VDS 電壓為零時導通，以減少導通開關損耗。
- 對於 ZCS，電晶體將在 ID 電流為零時關斷，以減少關斷開關損耗。
為什麼需要堅固或快速的體二極體？
大多數諧振電路都是半橋或全橋拓撲結構（2 或 4 個電晶體）。
隨著晶體管的開關，能量可能會留在晶體管中，從而導致故障。由於開關時間的原因，如果這種情況只是偶爾發生，那麼堅固的體二極體就足夠了（CoolMOS™ P7）。 如果因為轉換時間較快，這種情況會持續發生，則需要一個快速體二極體，以確保所有能量都會離開電晶體（CoolMOS™ CFD7 系列）。

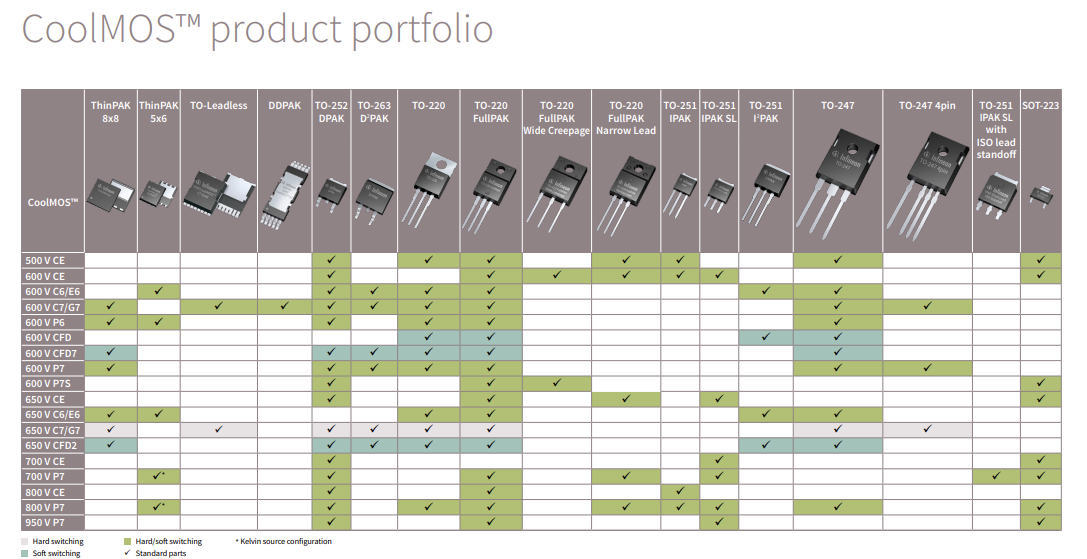

英飛凌 CoolMOS™ 系列推薦用於軟切換（共振）拓撲結構
對於相移 ZVS 和 LLC 等軟開關應用，英國飛凌推薦使用 600 V CoolMOS™ CFD7 或 600 V CoolMOS™ P7 系列。
資料來源:https://www.infineon.com/
