這次要跟大家介紹CAN ISP,會使用Nu-Link2-Pro搭配M480系列開發板來做實驗,請跟著我們一步一步地往下操作吧。

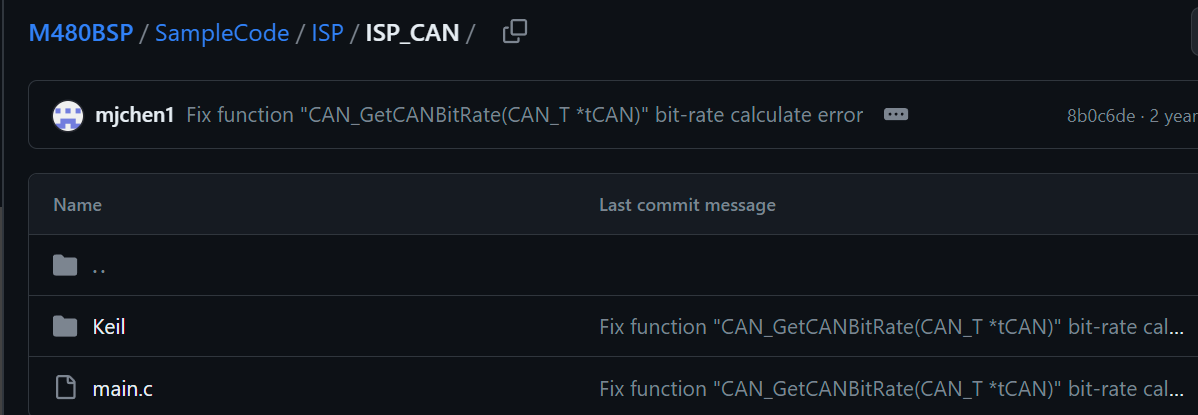

1. 首先將BSP內的CAN_ISP sample code進行編譯
https://github.com/OpenNuvoton/M480BSP/tree/master/SampleCode/ISP/ISP_CAN
2. 將編譯好的LDROM使用ICP programming tool燒錄,並設定為LDROM開機
3. 將Nu-Link2-Pro的CAN與M480的CAN transceiver對接
4. Nu-LInk2 Pro : NU_CFG.TXT設定 ==> BRIDGE_MODE=2 (ISP-LDROM mode)
5. ISP Tool連線步驟 : (a)選擇CAN Bus, (b)按下”Connect“, (c)Reset MCU(或是重新Power on),成功連線後即可進行燒錄
