如今，高效能個人運算系統支援附加功能以及配置更多的USB Type-C 端口，將 5V 輸出電流提高到 10A 以上。在此類功能豐富的個人運算系統中，傳統的電源架構是使用電源控制器搭配獨立的功率MOSFET或兩個低電流轉換器，以實現 5V輸出電壓所需的高電流。這會導致元件數量增加和 PCB 面積增大，從而增加系統成本。
相較之下，AOS 的高度整合解決方案將所有功率晶片整合在一個12A 的耐熱增強型QFN 4mm x 4mm 封裝中，提供緊湊的解決方案尺寸，最大限度地減少整體設計空間，並具有業界領先的效率和散熱性能。
應用線路和建議值：

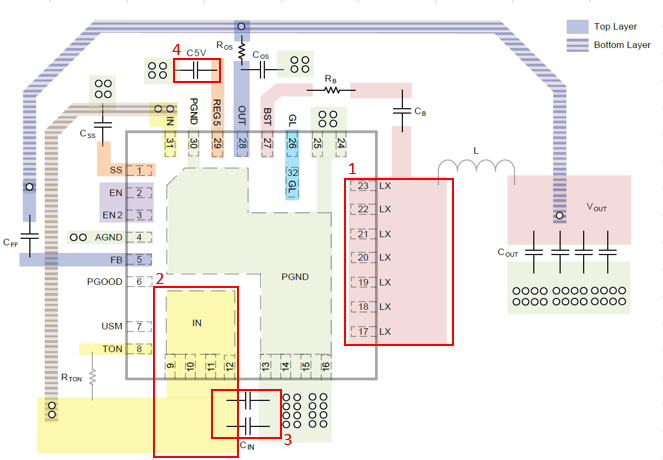

Layout 規劃建議：
- LX 接腳上連接一個鋪銅平面，以降低雜訊幹擾區域。
- IN 接腳和焊盤連接到內部高側開關汲極。 它們也是低阻熱傳導路徑。 將大銅平面連接到 IN 引腳以幫助散熱。
- 輸入電容應盡可能靠近 IN 接腳和 PGND 接腳連接，以減少開關尖峰。
- 去耦電容C5V 應盡可能靠近VREG5 和AGND 連接。
- 最好有大的接地層。
- Feedback走線等敏感訊號走線應遠離 LX 接腳。
- 在所有未使用的電路板區域上鋪設銅層，並將其連接到穩定的直流節點，如 VIN、GND 或 VOUT。
- 放置過孔連接AGND 接腳和地層，過孔必須盡可能靠近AGND 接腳放置。 過孔放置在盡可能靠近 PGND 引腳和輸出電容器接地側的位置。

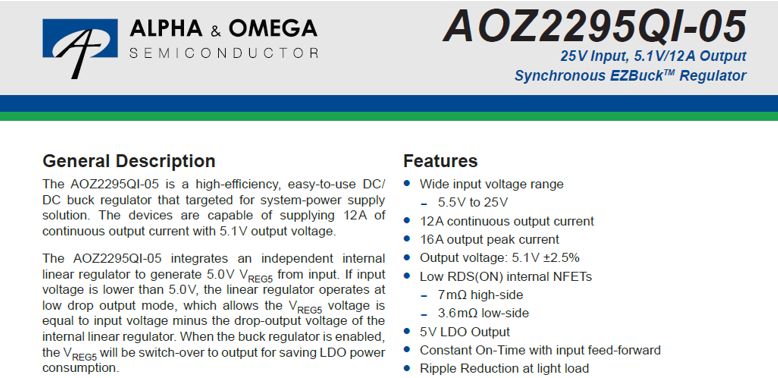

主要特性：
- 寬範圍輸入電壓：5V 至 25V
- 最大輸出電流量12A
- 高峰值電流：16A
- 內部低導通電阻NFETs：高側7mΩ，低側6mΩ
- 5V LDO輸出
- 支援導通時間自動延長模式
- 支持超音波模式
Q&A:
- 為何內部高側/低側NFET Rdson會不同?
ANS: 低側NFET: 主要負責是導通損耗,Rdson低以降低導通損失
高側NFET: 主要是切換損耗,所以Rdson選用比低側NFET高來降低成本
- 超音波模式的作用是?
ANS: 人耳可聽見音頻約20KHz以下,因此為避免聽到此音頻,將最工作頻率定在約30KHz,以避免聽到異音問題產生
- AOZ2295QI-05最大特點是?
ANS: 在QFN4x4 如此小的封裝中,支援5V共60W輸出功率, 可大大降低PCB layout空間
- 對於外在突波電流會有什麼抑制方式避免誤動作?
ANS: AOZ2295QI-05 具有外部軟啟動功能來限制突波電流並確保輸出電壓斜坡上升平穩地調節電壓
- 為何輸出電容可用陶瓷電容?
輸出電容ESR的幫助，恆定導通時間控制的穩定性也顯著提高。因此可以採用純陶瓷電容方案。純陶瓷電容解決方案可以顯著降低輸出漣波（不會導致ESR過沖和下衝）並減少電路板面
積設計。
