關於STM32G070CBT6外部低速晶振參數匹配問題:
1 根據增益裕量計算公式,只要gain>1,那麼就可以滿足外部晶振起振條件

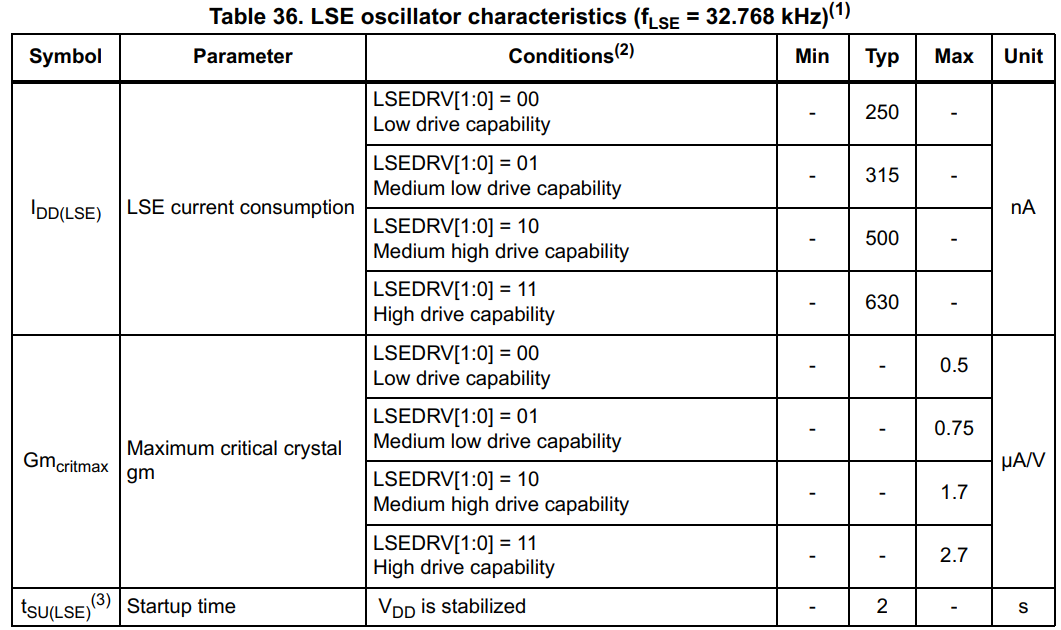

2 gm數據從STM32G070規格書獲得,如下,當LSEDRV=0時,用最小驅動能力,那麼gm=0.5μA/V
3 gmcrit數值獲得,計算公式如下:
4 CL選擇5pF
4 上述公式中ESR和C0是從晶振手冊獲得,以力科32.768KHz晶振為例,如下,ESR=70K,C0=1pf
5 將輸入帶入gmcrit公式中,獲得,gmcrit=0.29μA/V
6 帶入總公式,gain=0.5/0.29=1.7
7 gain=1.7,滿足gain>1的要求,可以滿足晶振起振
