時至今天大多數的人在拍攝影像上的選擇大多是利用數位相機取代過去的膠卷式相機來進行拍攝照片,不但拍攝速度更快,可拍數量多又可及時預覽影像是傳統膠捲式相機無法達到的。但是數位相機在記錄數位影像時需要經過一連串有效的處理才能達到呈現在使用者面前的品質,這些處理包括許多的影像校正、Gain 值以及白平衡調整、壓縮等,其中今天要介紹的是彩色濾波矩陣(Color Filter Array)內插。全彩影像通常由三個顏色紅、綠、藍所組成。

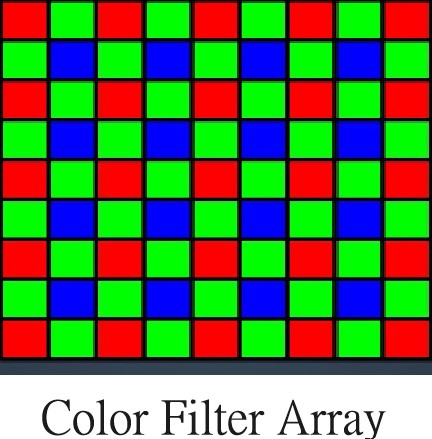

在成本上的考量上,大部分的數位相機所使用的影像感測器上的彩色濾光片在單一像素位置上只會有單一顏色感應器。最普遍使用到的色彩濾波矩陣為Bayer CFA,如下圖所示。
影像的形成的過程中 1.鏡頭聚光->2.像素聚光->3色彩過濾->4.像素聚光將光電半導體收光子轉換為電子信號。

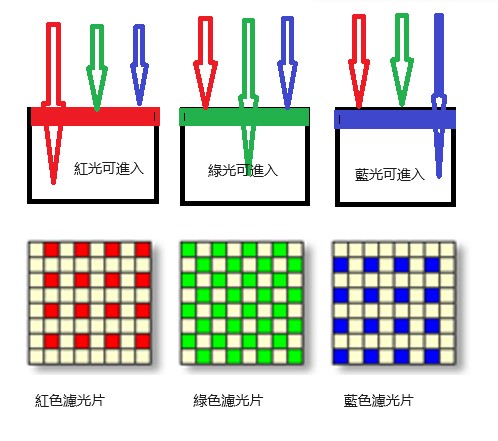

5、將電子信號放大。類比數位轉換後->色彩插值->、顏色校正最終得到我們所人眼所看到的影像,而彩色濾光片所負責的就是讓光透過3個不同顏色的濾片取得不同的訊號最終經過計算成為影像訊號
