STEF12H60M介紹
STEF12H60M是一款60A集成電子保險絲,可通過12 V直流電源來監測優化輸出電流和輸入電壓。當串聯連接到主電源導軌時,它能夠檢測過電流情況並對其作出反應。當發生過載情況時,設備將輸出電流限制在用戶定義的安全值內。精確的電流監測信號向系統控制器IC提供關於負載電流的連續信息。類似地,精確的溫度傳感器產生監控信號,允許系統控制器保持設備功耗處於控制之下。開啟時間是可編程的,這有助於在啟動操作期間控制湧入電流。由於具有專用的電流平衡功能,多個設備可以並行工作,並在啟動階段順利共享電流。該設備還嵌入了欠壓鎖定功能、自診斷和絕對熱保護。
技術規格:
•60A連續電流
•輸入電壓範圍為5至18 V
•可調電流限制
•輸入欠壓鎖定
•集成0.85 mΩ功率MOSFET
•啟用/禁用引腳
•可編程開啟時間
•精確的電流監測信號
•精確的溫度監測器
•過電流和故障狀態標誌
•內部MOSFET自診斷
•並行操作
•熱保護
•故障管理:閉鎖或自動重試版本
•QFN32-5 x 5封裝
•溫度範圍:-40°C至125°C
可應用的範圍:
STEF12H60M是一款60A集成電子保險絲,可通過12 V直流電源來監測優化輸出電流和輸入電壓。當串聯連接到主電源導軌時,它能夠檢測過電流情況並對其作出反應。當發生過載情況時,設備將輸出電流限制在用戶定義的安全值內。精確的電流監測信號向系統控制器IC提供關於負載電流的連續信息。類似地,精確的溫度傳感器產生監控信號,允許系統控制器保持設備功耗處於控制之下。開啟時間是可編程的,這有助於在啟動操作期間控制湧入電流。由於具有專用的電流平衡功能,多個設備可以並行工作,並在啟動階段順利共享電流。該設備還嵌入了欠壓鎖定功能、自診斷和絕對熱保護。
技術規格:
•60A連續電流
•輸入電壓範圍為5至18 V
•可調電流限制
•輸入欠壓鎖定
•集成0.85 mΩ功率MOSFET
•啟用/禁用引腳
•可編程開啟時間
•精確的電流監測信號
•精確的溫度監測器
•過電流和故障狀態標誌
•內部MOSFET自診斷
•並行操作
•熱保護
•故障管理:閉鎖或自動重試版本
•QFN32-5 x 5封裝
•溫度範圍:-40°C至125°C
可應用的範圍:
•服務器主eFuse
•熱插拔板
•高功率工業12 V軌道保護

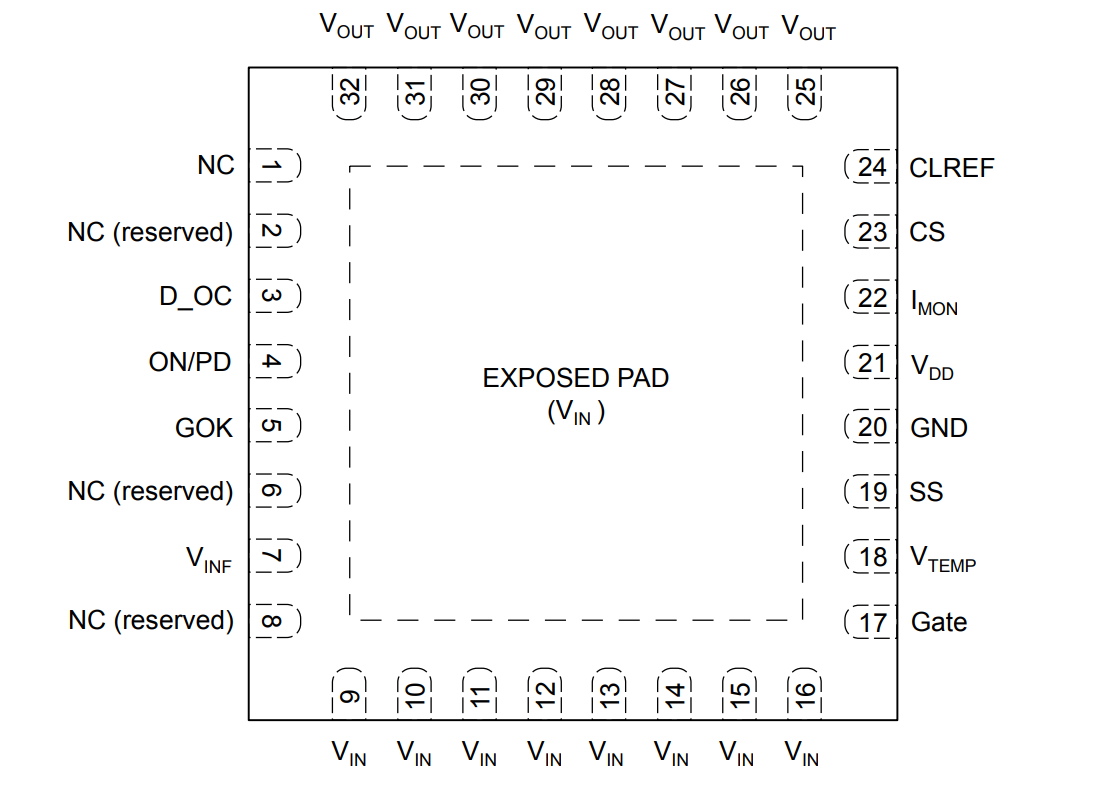

Pin腳分布:
