1.前言
在使用STM32WB系列MCU時，通過STM32CubeProgramer GUI方式更新FUS，Stack，User APP，需要操作多次，並且要輸入不同的地址，比較煩瑣，不適合在量產中操作使用。 根據RN0109：STM32CubeProgrammer v2.11.0 release information描述，在 STM32CubeProgrammer v2.11.0 中已經支持通過CLI的方式自動更新FUS,STACK，以及User APP。
圖1.版本更新信息
2.操作方法
根據 UM2237 STM32CubeProgrammer command line interface (CLI) for MCUs 文檔描述，升級 FUS,STACK,User APP 會用到以下命令。
-startfus：啟動 FUS
-fwupgrade：升級 BLE 協議棧或 FUS
-w,--write,-d,--download：下載二進制文件，下載前會先進行擦除操作。

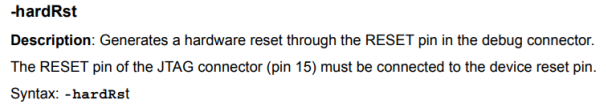

-hardRst：硬復位
單獨升級 FUS 或協議棧時，根據以上的語法規則操作命令即可，同時升級FUS+STACK+APP 時，在 STM32CubeProgrammer v2.11.0 版本中只需通過命令行將三條命令合成一條即可，見下圖。
圖2.燒寫命令
路徑和地址，需要根據自己實際的路徑和要燒寫的文件決定。
STM32_Programmer_CLI.exe -c port=swd mode=UR -startfus -fwupgrade "C:\Users\zhaomaso\STM32Cube\Repository\STM32Cube_FW_WB_V1.14.1\Projects\STM32WB_Copro_Wireless_Binaries\STM32WB5x\stm32wb5x_FUS_fw.bin" 0x080EC000 -HardRst -fwupgrade "C:\Users\zhaomaso\STM32Cube\Repository\STM32Cube_FW_WB_V1.14.1\Projects\STM32WB_Copro _Wireless_Binaries\STM32WB5x\stm32wb5x_BLE_Stack_full_fw.bin" 0x080CE000 -HardRst -d "C:\Users\zhaomaso\STM32Cube\Repository\STM32Cube_FW_WB_V1.14.1\Projects\P-NUCLEO-WB55.Nucleo\Applications\BLE\BLE_HeartRate\EWARM\BLE_HeartRate\Exe\BLE_HeartRate.bin" 0x08000000 -HardRst
3.燒錄驗證
由於命令中包含硬復位，所以燒錄成功後，系統會被復位，復位後會進入用戶燒寫過的 APP執行，此時就可以直接去連接藍牙並驗證應用了。
燒錄過程會產生Log信息，見附錄。
4.總結
一鍵燒寫在產線上是比較實際的需求，目前更新到的 STM32CubeProgrammer v2.11.0 版本已支持通過 CLI 的方式進行更新燒錄，在後續版本中可能會有更方便的操作方 式。當然也可以將這些命令做成腳本的方式，更方便的去使用。
5.附錄

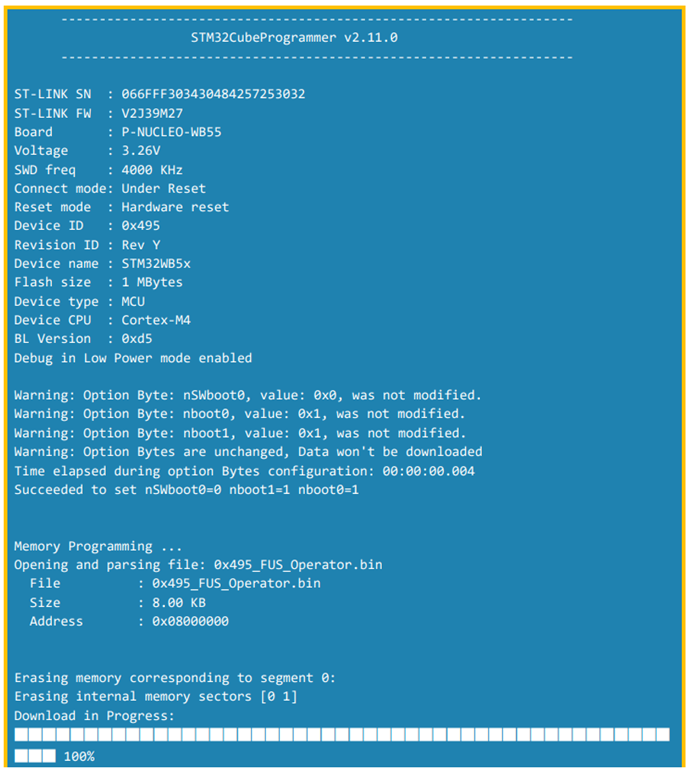

LOG 日誌：
