- 外觀介紹
展示板正面

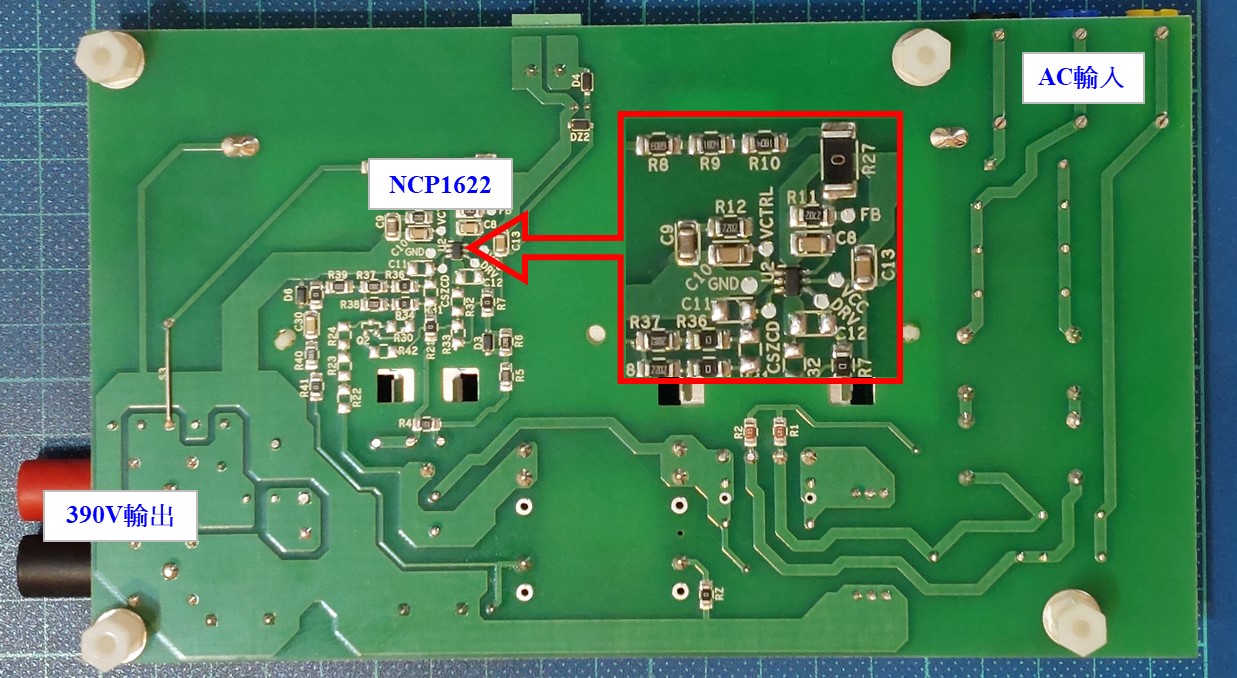

展示板背面
- 功能說明
目前越來越多的電子產品伴隨世代演進或技術提升，使得功耗需求比過往要還大，歐盟在2001年就規範輸入電源大於75W以上電子產品或設備，都必須通過EN61000-3-2的測試規範。安森美半導體(ON Semiconductor)在近年推出一款新穎的PFC控制器NCP1622，它是一款TSOP-6包裝的CrM_PFC控制器，TSOP-6包裝只有3mm x 2.7mm大小，所以是一款可以應用在小型化的產品，且CrM PFC是很容易設計的PFC。NCP1622適合應用300W以下的產品應用場合，例如:電子式安定器(Electronic ballast)、平板電視(Falt TV)、帶有功率因數修正的適配器(Adapter)等，尤其是在Type-C PD3.0的電源適配器上最為合適。
NCP1622是TSOP-6 CrM PFC 控制器，NCP1622有下面幾項特色:
a.帶有頻率折返的CrM 控制器(Critical Conduction Mode with frequency foldback)。
b.帶有谷底同步頻率折返功能(Valley synchronized frequency foldback)。
c.可以選擇操作在有或無輔助繞組的變壓器。
d.動態響應增強器(Dynamic Response Enhancer)。
在這160W評估板裡所提到IC或開發板相關資料可透過下面相關資料連結來獲取更多的資訊。
NCP1622 160W EVB的主要規格:
|
Description |
Value |
Units |
|
Input Voltage Range |
90 ~ 265 |
Vrms |
|
Line Frequency Range |
47 ~ 63 |
Hz |
|
Output Power |
160 |
W |
|
Minimum Output Load Current |
100 |
mA |
|
Maximum Output Load Current |
400 |
mA |
|
Minimum Efficiency Over the 115Vac/230Vac at Full Load |
92 |
% |
|
The PF Over the 115Vac/230Vac at Full Load |
95 |
% |
|
Total harmonic distortion under 115Vac/230Vac at Full Load |
15 |
% |

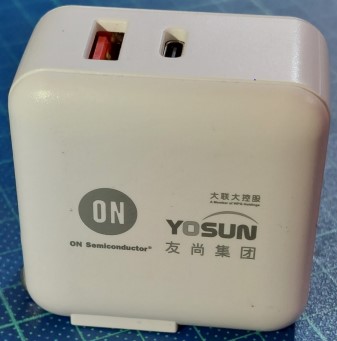

- 應用場景
- 相關資料
NCP1622 160W EVB線路圖
相關資料連結:
NCP1622 Datasheet: https://www.onsemi.com/download/data-sheet/pdf/ncp1622-d.pdf
NCP1622 Technical documentation:https://www.onsemi.com/download/application-notes/pdf/and9455-d.pdf
NCP1622 160W Schematic: https://www.onsemi.com/download/eval-board-schematic/pdf/ncp1622gevb_schematic.pdf
NCP1622 160W BOM list: https://www.onsemi.com/download/eval-board-bom/pdf/ncp1622gevb_bom_rohs.pdf
