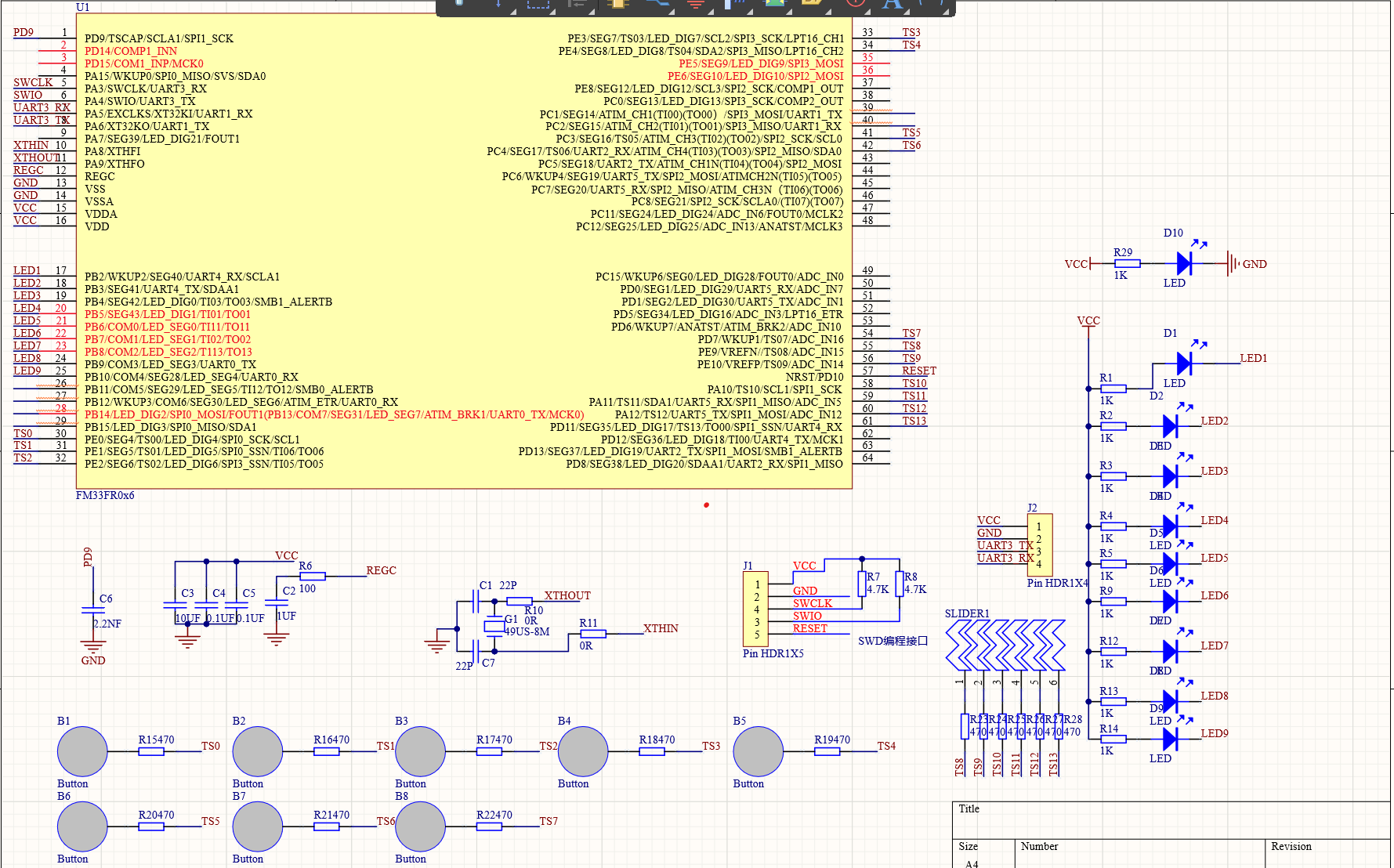

觸摸demo原理圖如下:

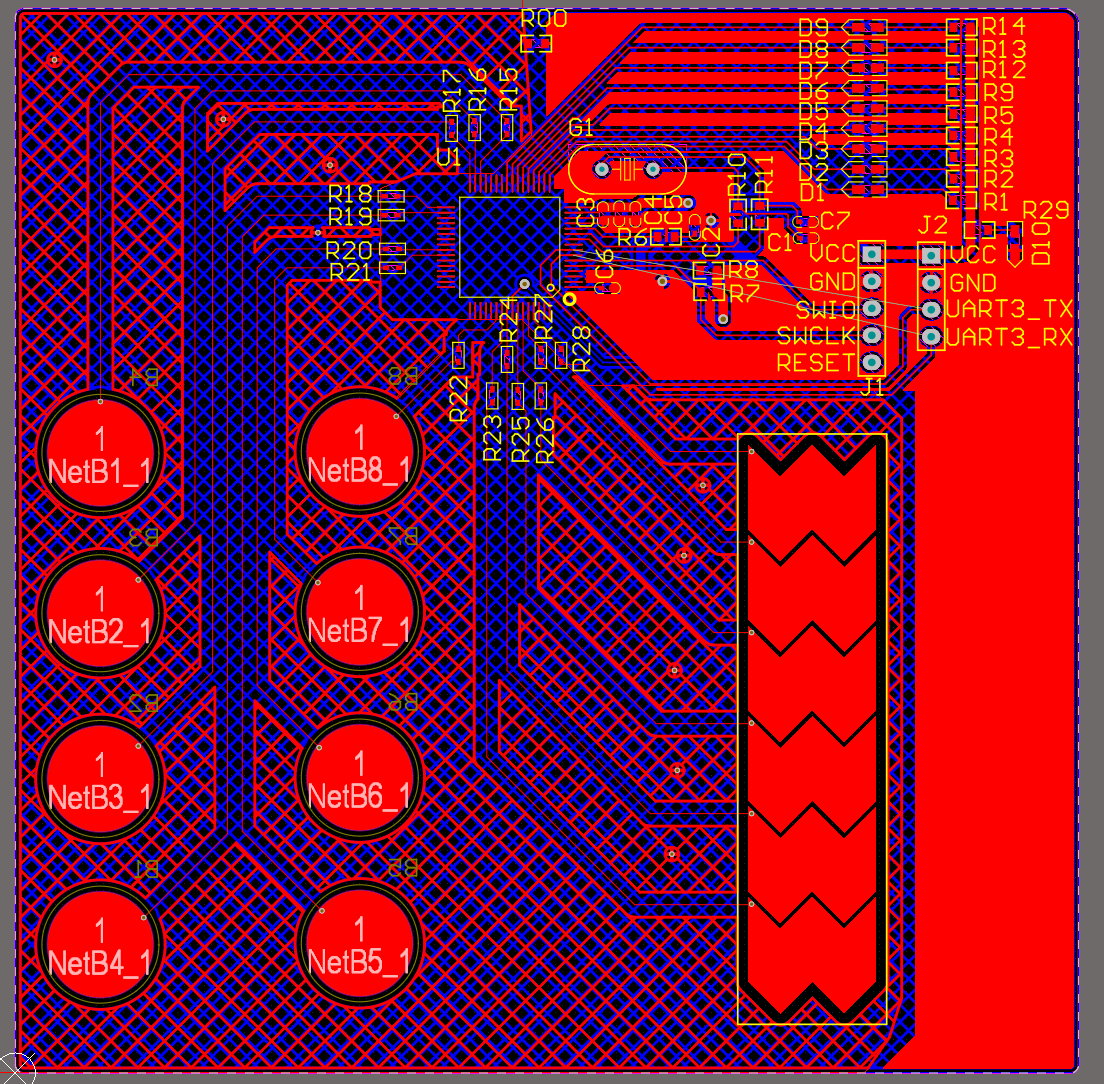

demo PCB如下:
demo現象如gif動圖所示(由於圖片大小限制,視頻解析度較低,原視頻可參考附件)
FM33FR0xx簡介
demo PCB如下:
demo現象如gif動圖所示(由於圖片大小限制,視頻解析度較低,原視頻可參考附件)
FM33FR0xx簡介
復旦微FR0觸摸優勢:
14個獨立的按鍵傳感器通道
高電容檢測靈敏度
支持的按鍵電容範圍:5~50pF
噪聲抑制
Sigma-Delta電容檢測
多級可配置數字濾波器濾除高頻噪聲
低輻射發散
基準線自動調校,補償外界環境引起的按鍵電容緩慢變化
低功耗檢測
接近檢測
多掃描模式自動切換
掃描單個按鍵的平均功耗:5uA @120ms掃描周期[1]
按鍵互斥功能
防水功能
支持濕手觸摸
屏蔽電極驅動
保護傳感器
