本觸控評估版使用Infineon CY8CMBR3116觸控IC, 特別適合初入觸控或有心想玩觸控和極客人士.
Infineon CY8CMBR3116 為一高集成度之晶片, 控制器通過使用電容式觸摸感應技術, 帶來了高級且容易實現的用戶界面解決方案.
該寄存器可配置的控制器系列可支持多達16個電容式感應的輸入, 消除設計週期中費時的固件開發和調試過程. 它提供了超過100:1的信噪比, 用來確保在多雜訊的環境中其觸摸精度. 接近時喚醒功能, 在接近事件觸發時喚醒設備, 從低功率狀態到活動模式, 平常處於低功率狀態用以增加功耗效率. 當需要實現電容按鍵、滑條和接近感應解決方案時, CapSense控制器是理想的選擇, 可以帶來最小的開發週期時間.
CY8CMBR3116控制器可以消除由薄霧、濕氣、水滴、液體流導致的誤觸摸, 因而可以使能開發強大防水功能的CapSense應用.
評估套件簡介
該套件旨在展示 CY8CMBR3116 寄存器可配置 CAPSENSE™ 控制器的功能. 它還被設計為兼容 Arduino 的擴展板,支持各種Arduino 基板以及市場上提供的其他可堆疊擴展板. CY3280-MBR3 EVK 具有四個CAPSENSE™ 按鈕、一個接近傳感器環路、LED、蜂鳴器和一個板載USB-I2C 橋接器, 用於與EZ-Click 軟件工具進行通信, 該工具用於配置CY8CMBR3xxx 控制器。
CY3280-MBR3 CAPSENSE™ MBR3 評估套件可用於評估英飛凌業界領先的第三代寄存器可配置 CAPSENSE™ 技術.CAPSENSE™MBR3 評估套件為用戶提供業界最佳的 CAPSENSE™ 性能, 支持 CAPSENSE™ 按鈕、接近感應、耐水性以及更多功能.

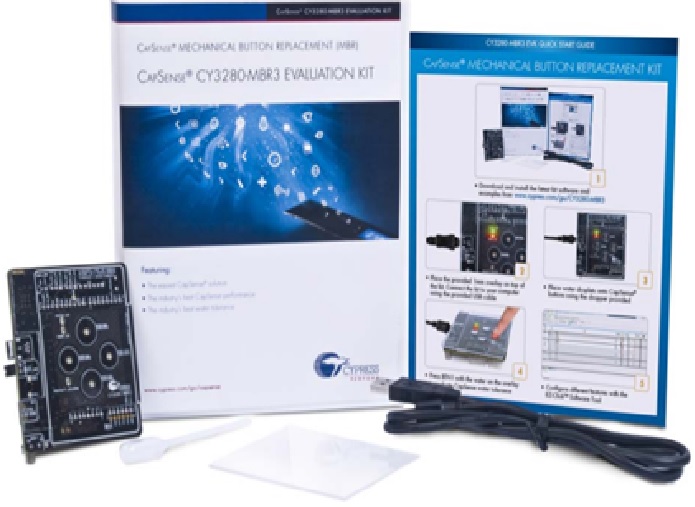

套件內容
- CY3280-MBR3 CAPSENSE™ MBR3 評估套件板
- 水滴管
- 附加 1mm 塑料覆蓋層
- USB A to mini-B電纜
- 快速入門指南

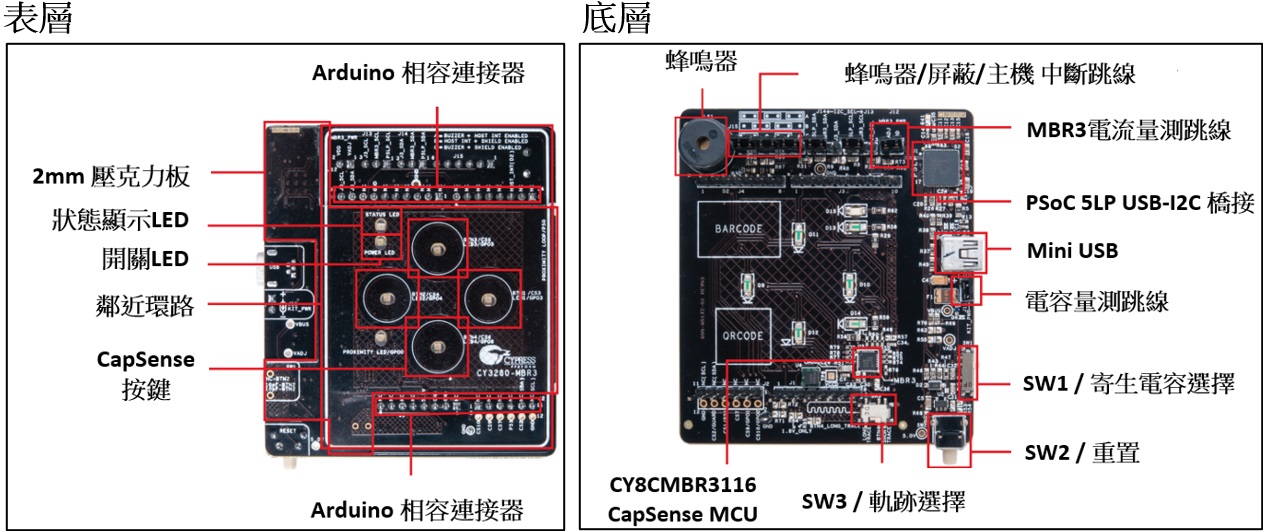

主板介紹
該套件可使用 USB Mini-B、Arduino 兼容接頭或外部電源供電供應. 當設備連接至 EZ-Click,您可以在連接時配置輸入電壓(1.8 V、3.3 V、5 V 或外部電源). 電壓通過低壓差 (LDO) 穩壓器進行控制, 該穩壓器可以為 CY8CMBR3116器件提供 1.8V、3.3V 和 4.7V 的穩壓電源. MBR3 的設備電源是由 EZ-Click 中的電源設置控制.
CY3280-MBR3 EVK 包括一個狀態綠色 LED、一個電源紅色LED 以及與所有 CapSense 按鍵相對應的 LED跟1KHz的蜂鳴器,以及與套件上的鄰近環路相對應的LED. 它包含一個板載PSoC 5LP, 充當 USB-I2C 橋接器, 支持使用 PC 主機進行 I2C 通信, 該套件還包括一個寄生電容選擇 (SW1)做驗證、重置按鈕 (SW2), 該按鈕連接到 CY8CMBR3116 的複位引腳 (XRES)設備以及軌跡選擇(SW3)做驗證. 設備所有未使用的引腳都引出到套件上的 Arduino 接頭 J2 上, 以使您能夠測試不同類型的自行設計的傳感器並在示波器上輸出觀察.

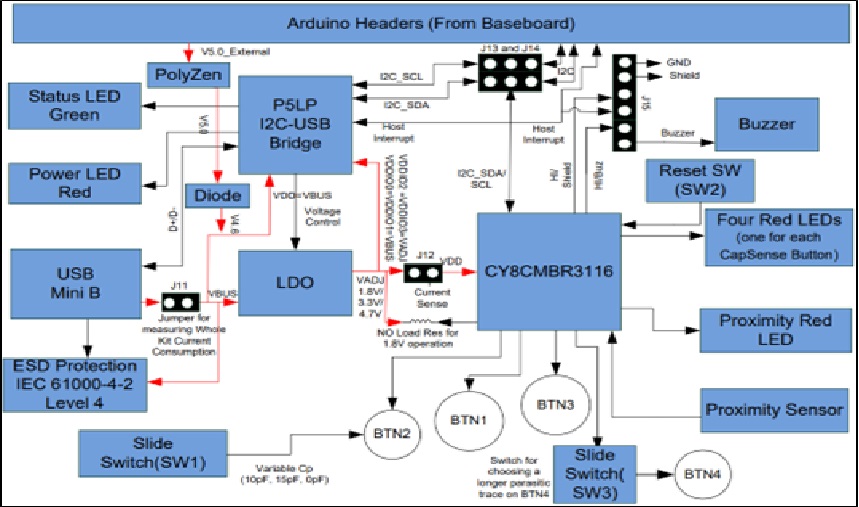

主板方塊圖

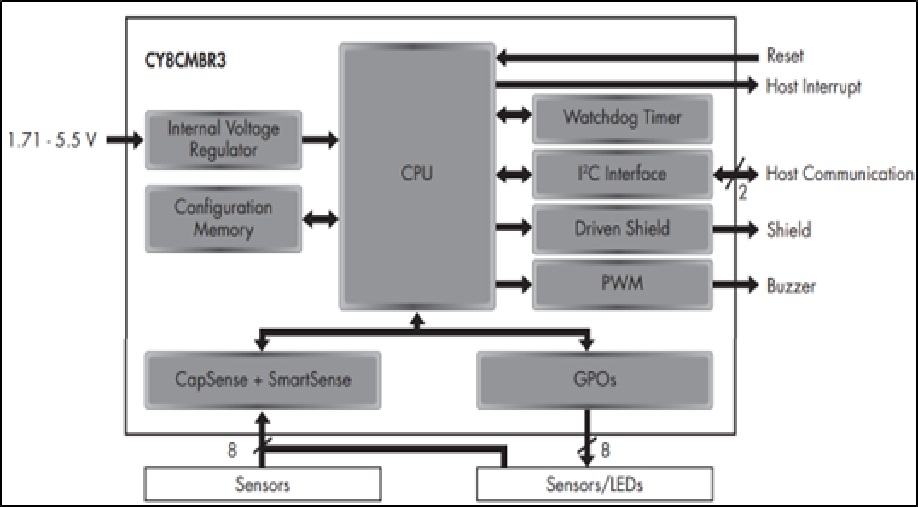

CY8CMBR3-3116 主IC介面
產品功能
1. Smart Sense自動調配功能
CY3280-MBR3 CAPSENSE™ MBR3 評估套件為用戶提供業界最佳的 CAPSENSE™ 功能和最簡單的開發體驗. CAPSENSE™ MBR3器件可進行寄存器配置, 無需開發固件即可實現設計功能. 該設備和套件使用 EZ- Click 軟件工具直接配置功能. CAPSENSE™ MBR3解決方案支持英飛凌業界領先的 SmartSense 自動調節技術, 該技術消除了因 PCB、覆蓋層、油漆和製造變化而導致的手動調節,從而減少了設計工作量. 該套件可用於輕鬆評估 SmartSense 自動調節的優勢.
三種調配驗證方式
a. 使用SW1 改變外部並聯電容器 連至BTN2b. 使用SW3改變軌跡長度 連至BTN4
c. 提供1mm 壓克力板覆蓋在套件上做自動調配
2. LED 開關及蜂鳴器
此配置文件配置CY8CMBR3116以演示所有4個可用按鍵傳感器的LED切換(觸摸開/關) 和蜂鳴器驅動功能
a. 栓鎖 (觸摸開/關) 功能: 觸摸任何CapSense按鍵; 相對應的LED切換其狀態.b. 蜂鳴器功能 (頻率為4kHZ, 持續時間為100ms : 觸摸任何CapSense按鍵; 相對應的LED會隨著音頻反饋以4kHz的頻率切換
3. 業界最佳的電容式接近感應
CY3280-MBR3 CAPSENSE™ MBR3 評估套件支持業界最佳的接近傳感功能. 該套件板包括一個板載接近環, 可以檢測手指
或手的存在. CAPSENSE™ MBR3 解決方案可以檢測 12 英寸(30 厘米)外的手或手指的存在.
CAPSENSE™ MBR3 解決方案具有強大的耐水能力, 可在存在水滴、流水或霧氣的情況下保留 CAPSENSE™ 功能. 每個
CY3280-MBR3 CapSense™ MBR3 評估套件中都包含一個滴管, 供用戶將水滴到塑料覆蓋層上, 以檢查和評估 CAPSENSE™
MBR3 器件的耐水特性.
a. 先進的傳感算法確保可靠度, 即使在嘈雜的環境中也能表現出色
b. 使用信噪比實施設計比率(信噪比)> 100:1
主要特點
- 無需修改韌體 (縮短產品設計週期)
- SmartSense自動調配功能 (無需修改韌體)
- 支援16個按鍵 或各8個按鍵跟LEDs
- 支援2個5段滑軌
- 可達30公分感測距離
- 支援蜂鳴器功能
- 水漬誤觸功能保護
- EZ-Click 暫存器配置性使用
- 1.71-5.5V 輸入電壓
- 8-SOIC, 16-SOIC, 16-QFN, 24-QFN 包裝
產品應用
- 白色家電
- 小家電
- 手機平板電腦
- 鍵盤
- 工業控制面板
- 電視 螢幕
- 音樂撥放器
- 醫療設備
工具下載
- EZ-Click Software:
- Design Guide (需註冊):
- CapSense workshop (需註冊):
視頻演示
大大通連結: https://www.wpgdadatong.com/videos/detail/70755
