Steady detection 穩定檢測功能的原理及設置

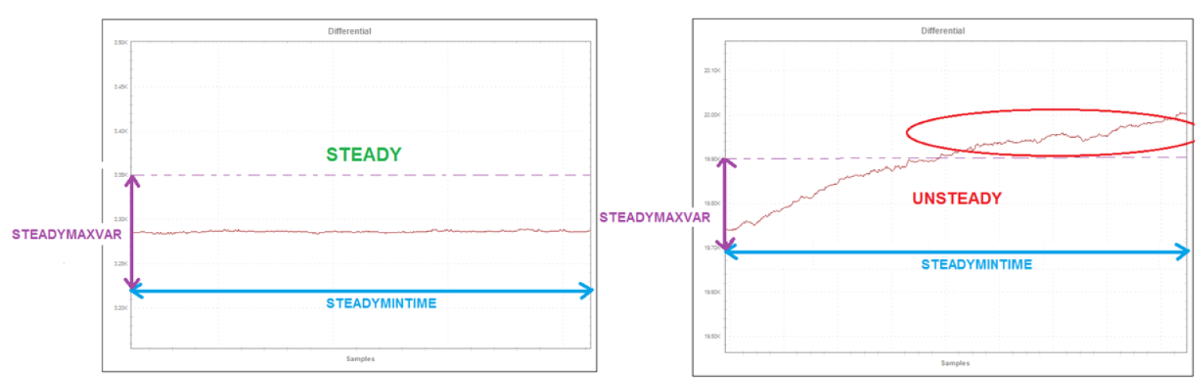

PerSe芯片Steady功能允許PerSe 芯片檢測信號在設置下的時間窗口內(STEADYMINTIME)的信號值是否保持在最大允許變化(STEADYMAXVAR)以下是則認為信號穩定,否則不穩定。

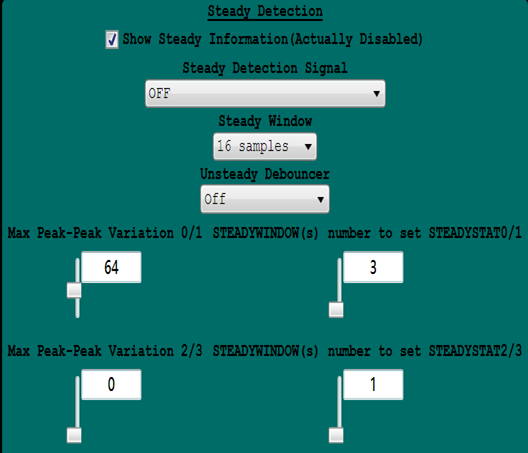

步驟一 : 啟用Steady穩定檢測

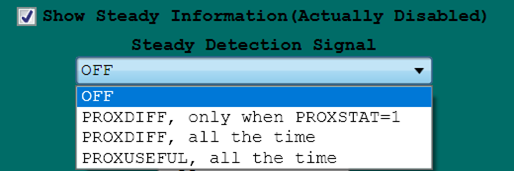

1. 於0X50 bit4及bit5定義其應用的信號:
00:關閉
01:PROXDIFF,只有當 PROXSTAT=1 時才啟動穩定檢測。
10:PROXDIFF 一直都啟動穩定檢測。
11:PROXUSEFUL一直都啟動穩定檢測。
2. 於0X50 bit2及bit3定義其STEADYWINDOW時間窗口長度,在此期間檢查訊號值變化。
00:4 個樣本
01:16 個樣本
10:64 個樣本
11:128 個樣本
( 1個樣本為1個Scan Period,請參考博文: Cap sensor SX9324 Scan Period設置https://www.wpgdadatong.com/blog/detail/47190 )
3. 於0X50 bit0及bit1定義其unsteady。
步驟二 : 定義穩定檢測最大容許訊號變化值

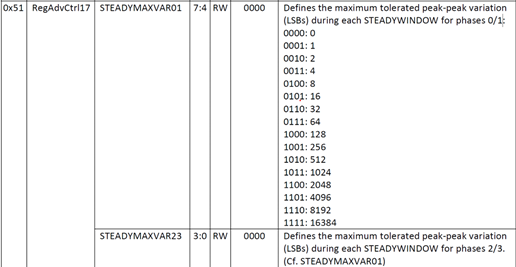

於0X51 bit4到bit7定義PH0及PH1穩定檢測容許訊號變化值 ; bit0到bit3定義PH2及PH3穩定檢測容許訊號變化值
步驟三 : 定義穩定檢測連續成功的次數

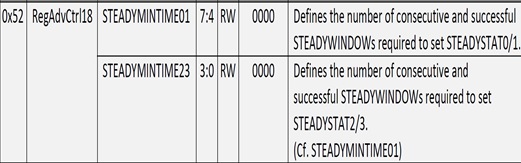

於0X52 bit4到bit7定義PH0及PH1穩定檢測成功的次數 ; bit0到bit3定義PH2及PH3穩定檢測成功的次數
當PerSe芯片啟用的PH偵測到訊號值大於設定閥值時,會發送Interrupt去通知主機狀態改變

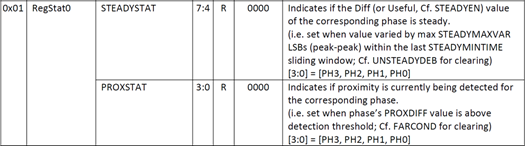

主機可由0X01 的bit0到bit3得知狀態改變,並啟動Steady穩定檢測
啟用的PH訊號值持續大於設定閥值且穩定檢測時間及訊號變化值皆符合設定條件,會再次發送Interrupt去通知主機狀態改變
主機可由0X01 的bit4到bit7得知Steady狀態
Semtech PerSe 核心技術優勢
SX9324/SX9331是一種容性比吸收率(SAR)控制器。
SX9324/SX9331可以使用耦合到其智能的兩個傳感器輸入
SAR的引擎準確地區分了一個無生命的物體和人體。
得到的檢測用於便攜式電子設備減少和控制射頻(RF)發射功率
在人體存在的情況下,顯著電子製造商的性能優勢
具有電磁輻射源的裝置嚴格的排放法規標準和具體吸收率(SAR)標準。
Steady detection 穩定檢測功能問答
1.問: Steady detection 是否只能針對單一通道檢測?
答: SX9324可設定2組參數 (Phase 0/1 ; Phase 2/3), 可針對多個通道啟用偵測.
2. 問: Steady detection 靈敏度如何調整?
答: SX9324 Steady靈敏度可針對訊號變化值設定上下限,請參考address 0X51進行設定.
3. 問: Steady detection 偵測時間多長?
答: SX9324 Steady偵測時間請參考address 0X50 bit2及bit3定義其STEADYWINDOW時間窗口長度進行設定.
4. 問: Steady detection 是否隨時都在檢測?
答: SX9324 Steady 可透過address 0X50 bit4及bit5定義其啟動及應用.
5. 問: Steady 與proximity如何辨別?
答: SX9324 可由address 0X01 的bit0到bit3得知狀態改變,啟用的PH訊號值持續大於設定閥值時,系統啟動Steady穩定檢測,待穩定檢
測時間及訊號變化值皆符合設定條件,會再次發送Interrupt去通知主機狀態改變, 主機可由address 0X01 的bit4到bit7得知Steady狀態.
