♥ 新產品焦點>
AH1711Q/AH1712Q/AH1713Q/AH1714Q 是一款符合 AEC-Q100 標準的低電壓、高靈敏度霍爾效應鎖存器 (latch) IC,專為汽車應用中的無刷直流電機換向速度測量、角度或線性編碼器以及位置傳感器而設計。 為了支持各種要求較高的應用,該設計經過優化,可在 2.4V 至 5.5V 電壓下運行。 該器件採用斬波穩定架構和內部帶隙調節器為內部電路提供溫度補償電源,在整個工作範圍內提供可靠的解決方案。

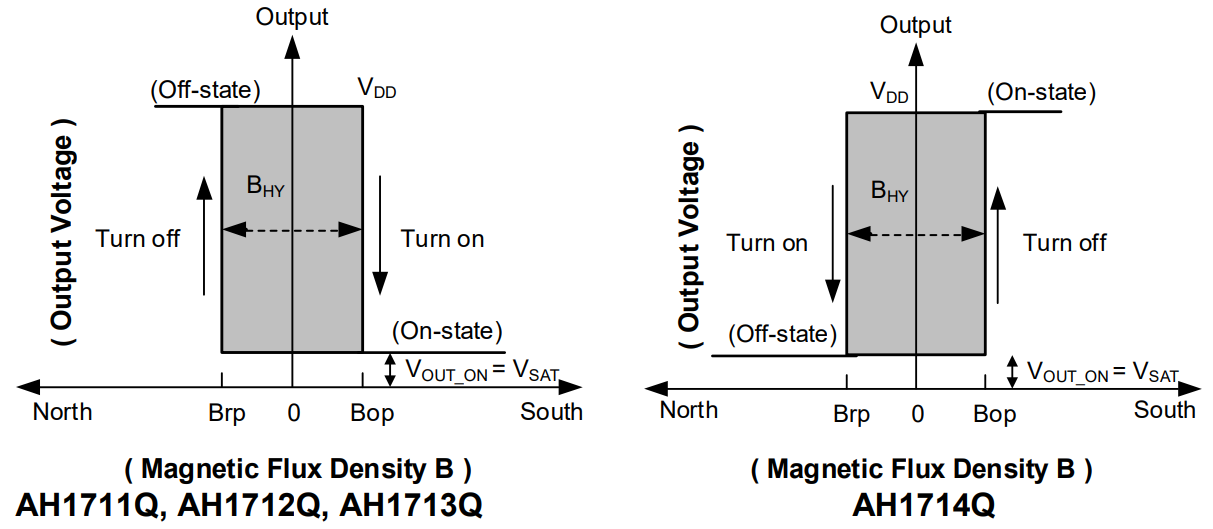

當在封裝頂部附近施加足夠磁場的南極時,AH1711Q/AH1712Q/AH1713Q 的open-drain輸出可以打開,而當北極有足夠的磁場強度時,open-drain輸出會關閉(AH1714Q 極性反轉)。 當垂直於封裝的磁通密度 (B) 大於工作點 (Bop) 時,輸出打開(拉低)。 輸出保持鎖定狀態,直到磁通密度反轉並低於釋放點 (Brp)。
♥ 產品優勢>
★ 鎖存操作( Latch Operation ) 。
★ 高靈敏度:Bop 和 Brp 分別為 ±7 Gauss and ±18 Gauss 。
★ open-drain輸出 。
★ 4V 至 5.5V 工作電壓範圍 。
★ 斬波穩定設計提供 。
★ 卓越的溫度穩定性。
★ 最小開關點漂移 。
★ 增強抗壓能力。
★ 良好的射頻噪聲抗擾度 。
★ 快速 30kHz 感應帶寬 。
★ -40°C 至 +150°C 工作溫度 。
★ 靜電放電:HBM 8kV,CDM 2kV 。
★ 符合 AEC-Q100 0 級標準 。
★ 行業標準 SOT23 封裝 。
★ 完全無鉛且完全符合 RoHS 標準 。
★ 不含鹵素和銻。
★ AH1711Q/AH1712Q/AH1713Q/AH1714Q 適用於需要特定變更控制的汽車應用;該部件符合 AEC-Q100 標準,具有 PPAP 能力,並在 IATF16949 認證的工廠中製造。 https://www.diodes.com/quality/product-definitions/

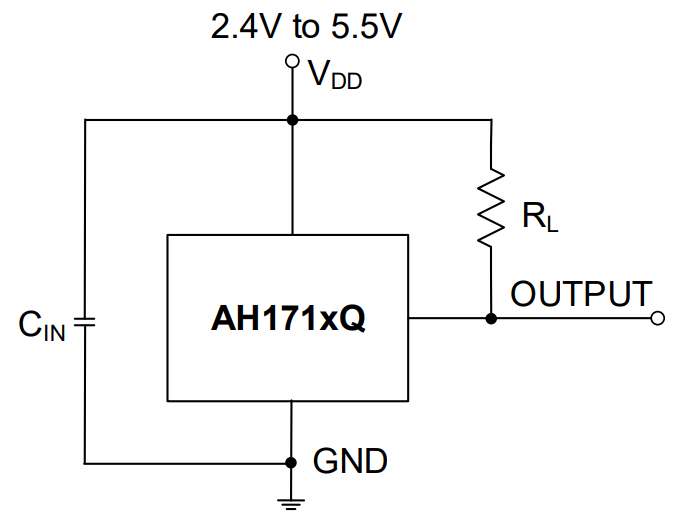

♥ 應用原理>

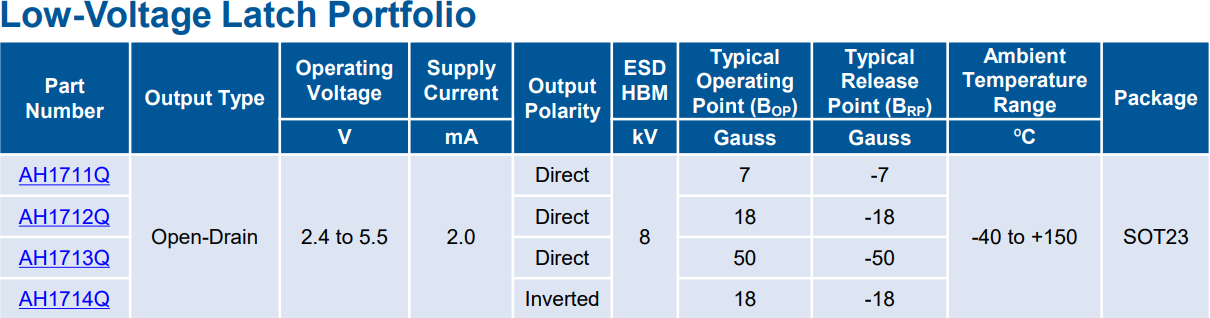

♥ 產品規格>
點擊料號連結查看 >> AH1711Q AH1712Q AH1713Q AH1714Q
♥ 應用領域>
❖ 無刷直流電機換向。
❖ 每分鐘轉數 (RPM) 測量。
❖ 輪速/角度/速度傳感。
❖ 燃油泵/車窗/天窗/滑動門 人機界面旋鈕。
【參考來源: https://www.diodes.com】
