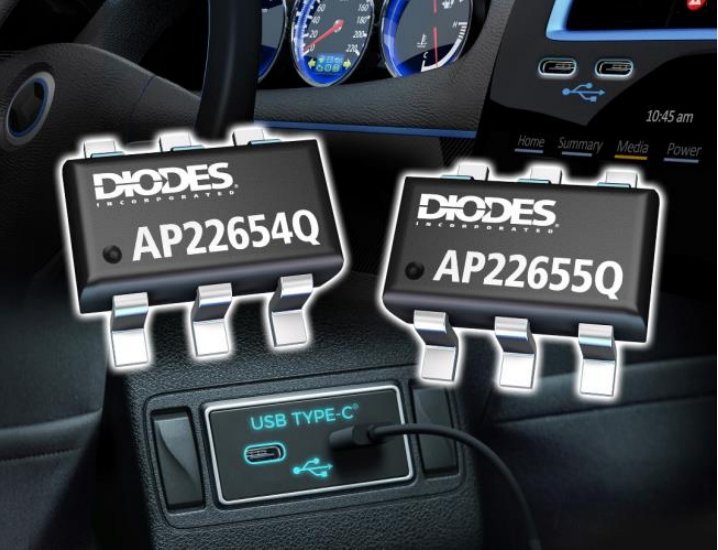

♥ 新產品介紹
AP22654Q 和 AP22655Q 是單通道精密可調限流開關,針對需要精密限流或在重負載/短路期間提供高達 3.1A 連續負載電流的應用進行了優化。 這些器件通過外部電阻提供 0.4A 至 3.56A(典型值)之間的引腳固定電流限制閾值。 在高電流限制設置下可以實現 ±12% 的電流限制精度。 控制上升和下降時間以最大限度地減少開啟/關閉期間的電流浪湧。 該器件具有快速短路響應時間,可提高整體系統的穩健性。
它們為承受重容性負載和可能出現短路的應用提供完整的保護解決方案,提供反向電流阻斷和限制、過流、過熱和短路保護,以及受控的上升時間和欠壓鎖定功能。 open-drain旗標輸出上的 7ms 抗尖峰脈衝能力可防止錯誤的過電流報告,並且不需要任何外部組件。 當輸出電流超過限流閾值時,AP22654Q 和 AP22655Q 將輸出電流限制在安全水平。 這兩款器件均採用 TSOT26(Type A1)封裝。
♥ 產品優勢
◉ 符合 AEC-Q100 Grade 1 ,提供 -40°C 至 +125°C 環境工作溫度範圍 。
◉ 最大負載電流高達 3.1A 。
◉ 精確的可調電流限制,0.4A 至 3.56A 。
◉ ±12% 精確可調電流限制,1.0A,RLIM = 6.8kΩ 。
◉ 過電流期間恆流 。
◉ 快速短路響應時間:5μs(典型值) 。
◉ 關斷期間的反向電流阻斷和啟用期間的反向電流限制 。
◉ 工作範圍:3.0V 至 5.5V 。
◉ 內置緩啟動,典型上升時間為 1.0ms 。
◉ 過電流、反向輸出電流/電壓和熱保護 。
◉ 帶有消隱時間的故障報告 (FAULT) 。
◉ ESD 保護:2kV HBM、1.5kV CDM 。
◉ 啟用低電平有效(AP22654Q) 或高電平有效(AP22655Q) 。
◉ TSOT26(Type A1)包裝 ; 封裝:採用“綠色”模塑料(不含 Br、Sb)。
◉ 符合 IEC 61000-4-2 標準的 15kV ESD 保護(帶外部電容) 。
◉ UL 認證,File Number E322375,Vol. 1 。
◉ IEC62368-1 CB Scheme Certified。
◉ 完全無鉛且完全符合 RoHS 標準。
◉ 不含鹵素和銻。“Green Device” 。
◉ AP22654Q 和 AP22655Q 適用於需要特定變更控制的汽車應用; 這些零件符合 AEC-Q100 標準,具有 PPAP 能力,並在 IATF 16949 認證的工廠中製造。 https://www.diodes.com/quality/product-definitions/

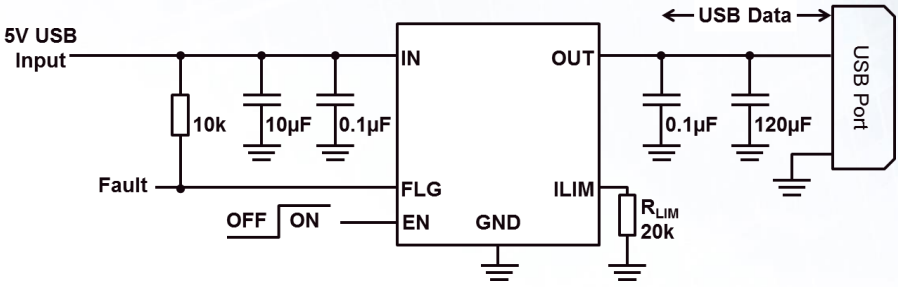

♥ 應用原理

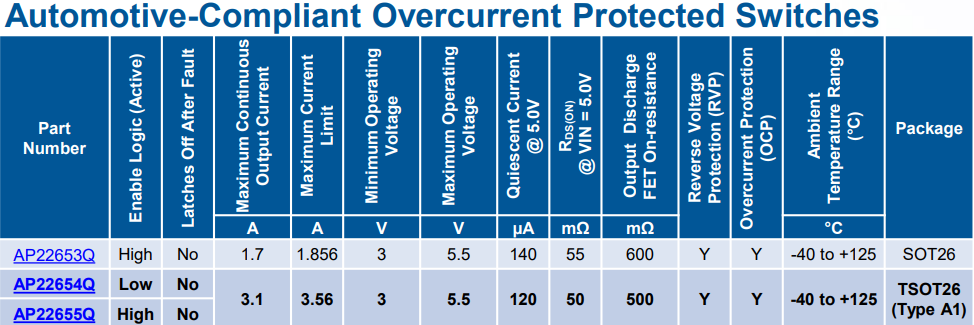

♥ 產品規格
♥ 應用領域
汽車USB端口過電流保護: ◉ 信息娛樂系統中的 USB-C端口 ◉ 後部儀表組中的 USB 端口
【參考來源 : https://www.diodes.com】
