IFX AIROC CYW20835 Bluetooth® LE system on chip evaluation kit介紹和使用

AIROCT CYW20835藍牙LE SoC是一款符合藍牙5.2核心規範的loT應用器件。CYw20835採用業界先進的40納米CMoS低功耗工藝製造，採用高水平的集成，以最大限度地減少外部組件，減少設備占地面積和實施低功耗藍牙解決方案相關的成本。AIROCT CYW20835 BluetoothLE SoC旨在支持廣泛的低功耗藍牙用例，用於家庭自動化、配件、傳感器(醫療、家庭、安全和工業)、照明、藍牙Mesh、無線輸入設備和遙控器，或任何藍牙LE連接的loT應用。

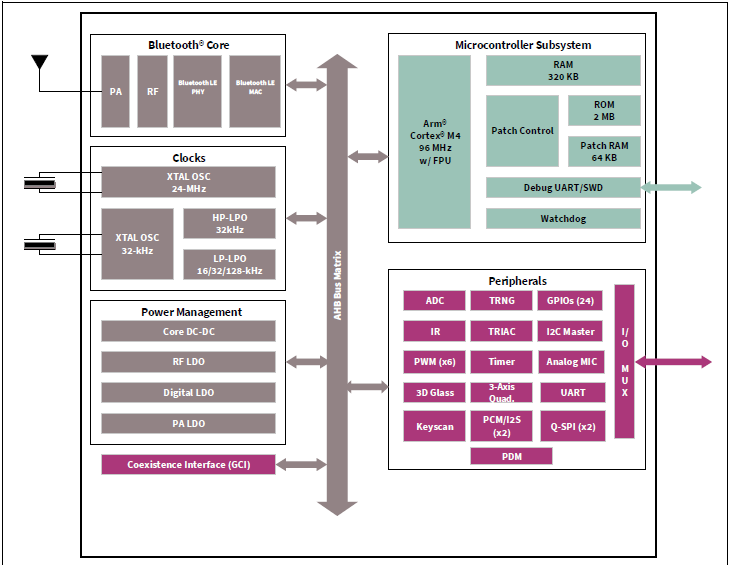

功能框圖如下：



本文簡單介紹CYW920835M2EVB-01的使用。
1.在IFX官網下載並安裝最新版本的ModusToolbox（安裝問題及相關環境變量設置可參考官方文檔指南）。
2.安裝完成後，使用ModusToolbox創建工程進行測試（以LE Hello Sendor為例，由於需要訪問GITHUB網站，可能出現網絡問題報錯，可以在官網下載安裝ModusToolbox_URL_Modifier工具解決）。



3.創建完成後將CYW920835M2EVB-01連接PC，即可進行程序的編譯下載，點擊Build Application按鈕進行編譯，編譯成功後下載到開發板中進行測試。
4.在工程目錄下述位置找到HelloClient軟體，並在PC端運行。…\mtw\mtb_shared\wiced_btsdk\tools\btsdk-peer-apps-ble\release-v<Version#>\hello_sensor\Windows\HelloClient\Release\x64.
5.通過HelloClient搜索並連接CYW920835M2EVB-01板後，即可測試觀察value值變化。如下圖，點擊EVB板的USER按鍵後讀取第一個VALUE並觀察變化；將第二個VALUE值進行修改並點擊write後，觀察EVB板按鍵操作時LED的變化。


至此，工程創建和測試就已經完成了，後續可以結合工程代碼對軟體架構及底層協議進行學習理解和加深，對軟體做相應修改和驗證等。
關於debug調試，代碼架構分析，協議相關等內容，大家可以自行探索，後續文章中也會逐一進行介紹分析，也歡迎各位一起探索討論。
