高通的QCA6696片上系統(SoC)是一款優質的汽車連接SoC,支持適用於汽車用例的全套Wi-Fi 6和藍牙5.2功能。作為高通Snapdragon的一部分汽車駕駛艙平台和高通互聯汽車參考設計。
QCA6696旨在滿足當今和未來幾年車輛激增的連接需求,配備了雙MAC、雙頻同步(DBS)功能,可提供更快、更安全、更強大的Wi-Fi體驗,包括2x2+2x2 MIMO。QCA6696還旨在通過無線耳機、耳塞和揚聲器提供新的藍牙音頻功能,如超高清語音、音樂和低延遲遊戲。
QCA6696可以使用高通的QRCT軟體來進行RF的手動測試,應當遵循以下步驟:
1, QCA6696支持一組Low power PCIe (w/L1 sub-state) interface用於與外設進行數據傳輸,首先把QCC669的PCIE Port 通過PCIE延長線連接到電腦的M.2卡槽上,然後電腦再開機。
圖1為QCC6696與電腦的PCIE連接圖。
2, 在電腦已經安裝好QCC669的驅動情況下,開機後在電腦的設備管理器下,就能識別出QCC6696網卡了,如下圖:

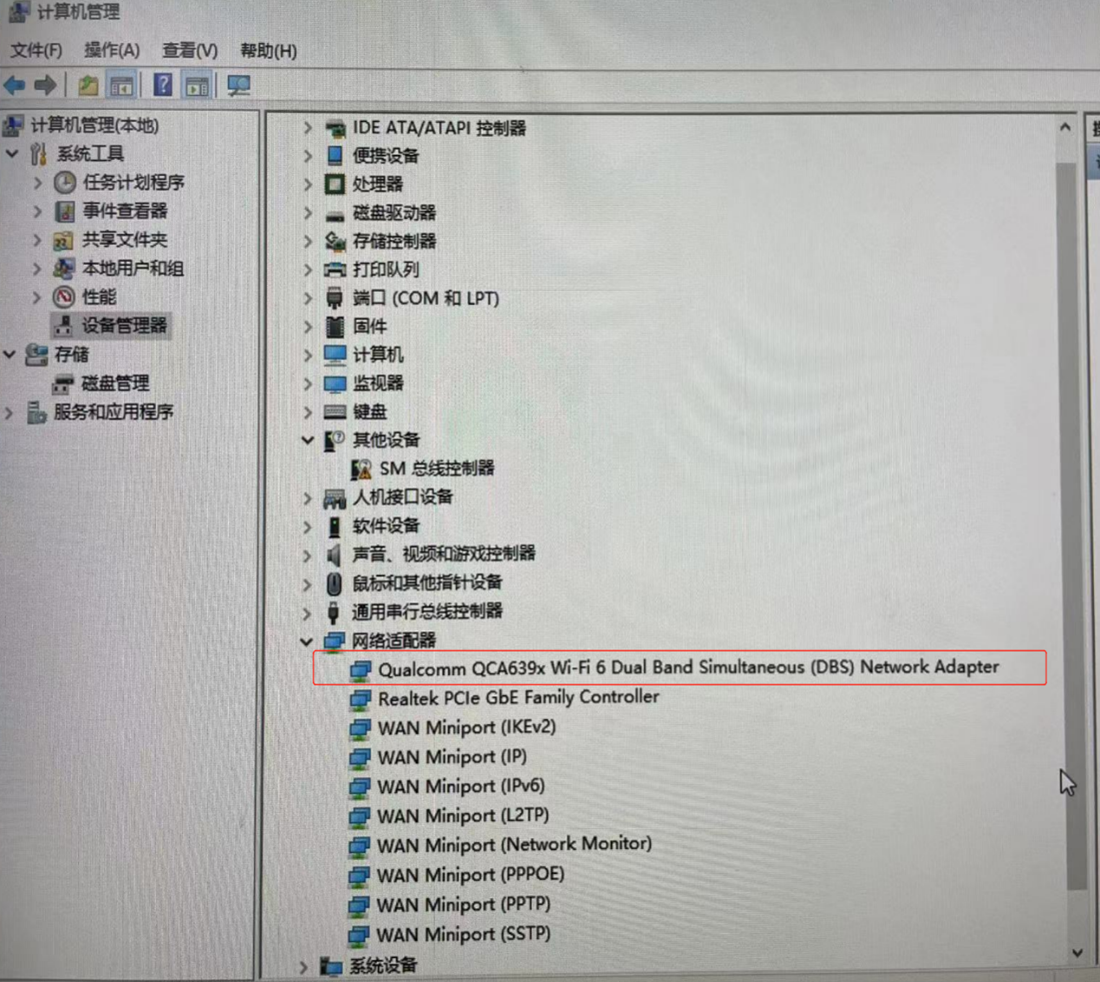

圖2為正確識別出QCA6696網卡。
3, 打開QRCT軟體,並按下圖配置。
Target: WLAN_standalone
DUT : IP : 127.0.0.1
Category: WLAN
Chipset : ALL_CHIPSETS
點擊 Connect ------ 點擊 TX------ 點擊 AUTO DETECT CHIP
圖3為QRCT正確連接上QCA6696模塊。
4, 如果連接成功,則在Activity window 上的消息顯示為 “Connected”,在DUT : IP後顯示Disconnect。

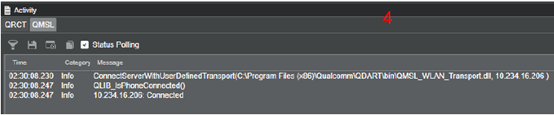

圖4為 QMSL顯示連接成功。
5, 配置TX 5G各項參數。
以11AX, 20MHZ帶寬,9Mbps 速率,頻率5200MHZ 來發射功率。

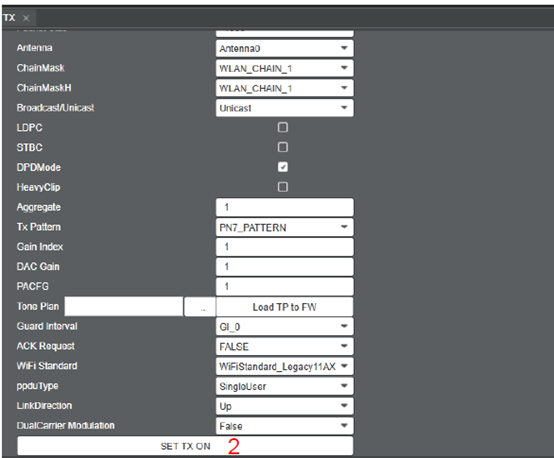

圖5,6為 TX參數配置。
6, 參數配置好後,點擊“SET TX ON”就已經開始發射功率了,
如果要停止發射功率,就點擊“SET TX OFF”。
圖7,8為 TX ON/OFF開關。
7, 如果只是選用默認的參數來發射的話,則可以在HDK包里的QRCT有高通默認的參數文件,可點擊AUTO DETECT CHIP 左邊的向上箭頭,直接調用xml文件。
圖9為 TX 配置文件的路徑。

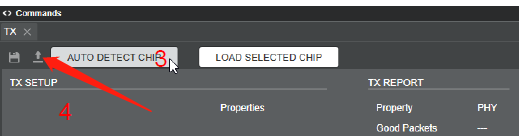

圖10為 調用配置文件位置。
8, 在與測試儀器連接的電腦上,打開儀器界面,配置儀器相應的RX接收參數,就可以看到QCC6696發過來的RF信號了。
FAQ 1:QCC6696模塊是否可以不使用PCIE接口來連接,使用UART, SPI等接口?
答:不可以,QCC6696的WLAN通訊接口只支持PCIE X1,而且要注意電壓轉換成1.8V的。
FAQ 2:如果在電腦的設備管理器里無法看到QCC6696網卡怎麼辦?
答:如果識別不到,說明PCIE接口有問題或者是電腦的QCC6696驅動沒有安裝好,請檢查這兩個方面。
FAQ 3:有時候在RX儀器上無法看到有RF信號怎麼辦?
答:首先要確認QCC6696的BDF文件是OK的,沒有校準過的可以選用高通提供的默認的BDF文件,其次要檢查儀器設置的頻率是否跟QRCT的保持一致, 然後需要在儀器上點擊AGC按鈕來獲得功率,最後可以適應提高儀器收包的時間間隔,不同的儀器有不同的時間設置。
FAQ 4:如果在儀器上測到的功率跳變怎麼辦,比如設置10dBm,收到是9dBm, 設置9dBm,收到是1dBm, 設置8dBm,收到是7dBm?
答:這個先檢查RF連接線是OK 的話,則有可能是BDF文件有誤,可以嘗試更換BDF。
FAQ 5:QRCT可以測試所有的頻率,帶寬和速率嗎?
答:是的,通過配置Channel,Rate,Rate BW,TX Power參數選擇不同的發射 。
