Infineon 推出恆壓輸出的單級反激式 LED 控制器

Infineon ICL88xx 系列用於恆壓輸出的單級反激式控制器 , 專為 LED 照明應用量身定制，可經濟高效地滿足所需的性能。

三款 IC 均提供滿載和輕載條件下功率因數校正和總諧波失真的基準性能 , 控制器易於設計並需要最少數量的外部組件 ,
且控制器優化為次級側調節 (SSR) 恆壓電壓 (CV) 輸出反激式控制器，也非常適合初級側調節 (PSR)。

由於集成 BM（ICL8810、ICL8820）控制器的低待機功耗 , 非常適合智能照明系統的要求。抖動功能（ICL8820）簡化了
應急照明 LED 驅動器的設計, 無需額外的電路 , 滿足直流工作時的EMI要求，提高EMI性能。

功能概述

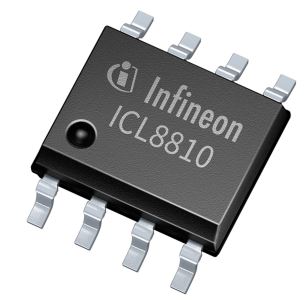

產品外觀

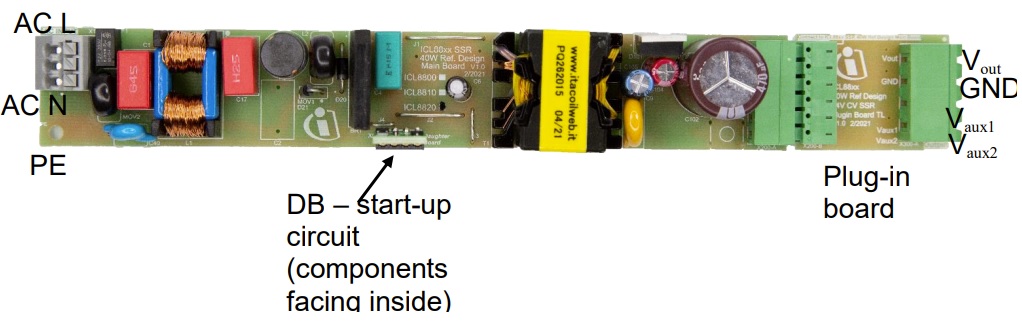

demo kit



特徵描述

• 優化為次級側調節（SSR）恆定電壓（CV）輸出反激式控制器，也非常適合 PSR
• 在寬負載範圍內，功率因數（PF）> 0.9，THD < 10% （AC 輸入高達 277V_rms)
• 臨界傳導模式和具有智慧谷跳頻的准諧振模式

          ICL8810 另外包含

• 集成的突發模式可以實現非常低的待機功率<100mW

          ICL8810 另外包含

• 內置的抖動功能

優勢

• 低 BOM，適用於雙級拓撲結構和 PFC 功能.
• 支援平台設計和窗口驅動器
• 在不影響光質量的情況下，以低 BOM 實現最佳效率和低電磁干擾
• 靈活性和低 BOM，適合多種應用

應用

• LED 照明
• 最大功率為 125W 的 LED 驅動器和燈具
• 智慧照明
• 應急照明
• 最大功率為 125W 的適配器和充電器、 平板電視、一體式電腦、顯示器

參考於Infineon
