14通道電平轉換晶片 – LP6295

關鍵字 : LPS (Lowpowersemi)電平轉換 LP6295

微源半導體在液晶顯示面板偏置電源晶片設計持續耕耘，已經量產多款液晶顯示面板的偏置電源產品，包括PMIC (偏置電源管理集成晶片)，PGMA (可編程伽馬參考電壓晶片)，LS (GOA驅動電平轉換晶片)，OPA (大電流Source/Sink能力集成運算放大器)等。

隨著液晶顯示面板的技術發展，Gate on Array (GOA)已經成為市場的主流，採用 GOA 驅動，節省了掃描驅動相關的集成電路，無需再外置Gate COF，實現了液晶顯示器的窄邊框。採用GOA驅動，外部電路需提供能夠滿足GOA設計的控制信號。柵極驅動電平轉換器 (Level Shift) 是用來實現此功能的集成電路晶片。

此次微源半導體帶來的是一款14通道電平轉換晶片，外置可設定的通道選擇，實現2進4出，2進6出，2進8出的高頻CLK輸出控制，能夠靈活的應用在不同尺寸，不同廠商的液晶面板。

LP6295設計有XAO功能的VSS輸出，1進2出的低頻LC輸出信號，以及STV，ENR_O，ENL_O低頻輸出通道，滿足不同面板對通道數量和VSS關機Discharge功能的需求。

LP6295還支持1 line / 2 line mode切換，應用在DLG PANEL 滿足液晶面板的高刷新率需求。

LP6295 高頻通道的輸入控制信號最大支持到500KHz，能夠滿足超過120Hz的液晶面板電平轉換規格需求。

LP6295主要特點

輸入電壓範圍：

VGH1/VGH2工作電壓20V到40V；
VGL1/VGL2工作電壓 -18V到-3V；
VGH1/2-VGL1/2最大輸入工作電壓支持到55V。

電平轉換輸出通道：

高頻輸出可實現4/6/8通道設定；
2進多出的高頻輸出控制；
1進2出的低頻LC信號輸出控制；
2通道的1進1出低頻信號輸出控制；
帶XAO 功能的VSS輸出；
高速的電平轉換和滿足4.7nF的負載驅動。

集成功能：

1 line / 2 line mode可設定功能；
過流保護功能；
QFN4X5-28(LP6295QVF)；
QFN4X4-32(LP6275QVF)。

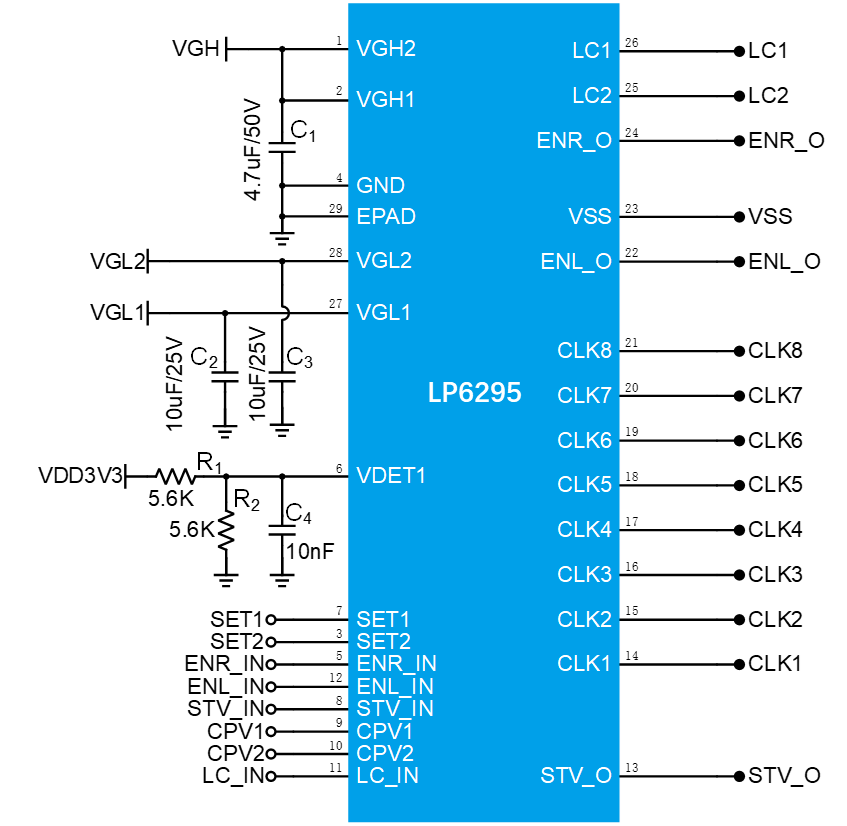

LP6295典型應用圖
