STEVAL-LLL013V1是一款7x25 LED矩陣板,由兩個STP16CPC26 LED驅動器控制。它可以顯示橫幅,其中每個像素可以具有不同的亮度水平(32級)。螢幕刷新率高於100 Hz。橫幅可以在兩個方向上水平滾動以獲得燈光效果。橫幅是通過使用STSW-LLL013GUI PC軟體應用程序加載的。
STP16CPC26是一款具有串行輸入/輸出接口的單片、低壓、16位恆流LED宿驅動器。兩個STP16CPC26驅動一個7x25 LED矩陣。兩個LED驅動器以菊花鏈連接,由STM32F042K6 MCU使用SPI IP接口進行控制。
MCU通過實現USB VCP設備類,充當橫幅的幀生成器,並與PC軟體應用程序連接。板上的附加電位計允許您更改整個顯示屏的亮度和橫幅滾動效果的速度。為了開發該板的所有潛在功能,提供了許多硬體資源,例如提供額外MCU功能的引腳連接器、JTAG接口和級聯其他LED驅動器的串行輸入/輸出。

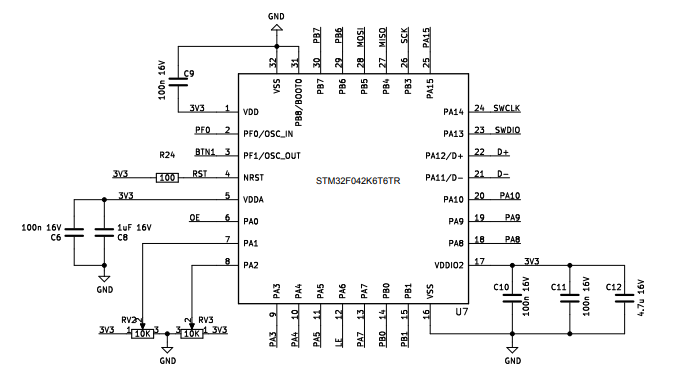

二:原理方框圖

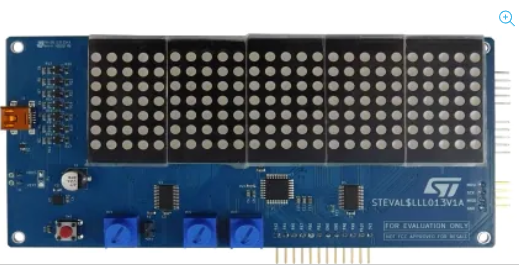

三:展示板PCB圖
四:規格說明
1,兩種選擇的電源模式:
USB接口
外部5V電源
2,螢幕刷新率>100 Hz
3,32級像素亮度
4,電位計設置的螢幕亮度
5,電位計設置的滾動效果速度
6,用於橫幅設計的PC軟體GUI
7,CE認證
『全文』(作者:ST;出處:https://www.st.com/en/evaluation-tools/steval-lll013v1.html#overview)
