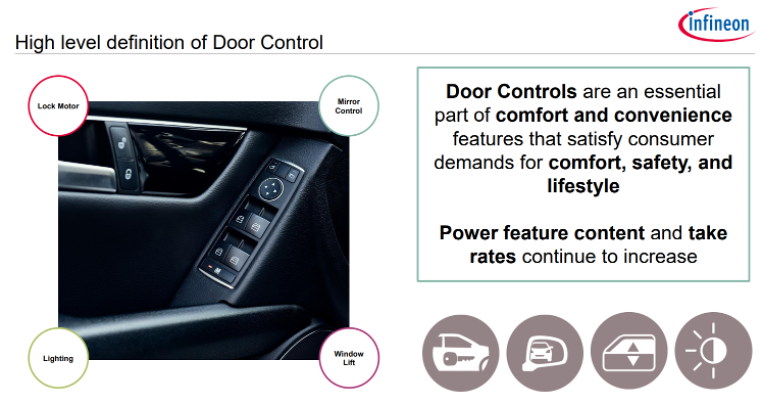

車門電子設備是汽車座艙功能的重要組成部分。它允許進出車輛並增強用戶的駕乘體驗。現代汽車車門包含執行器、傳感器、照明、以及需要控制、診斷和保護的開關負載，這些功能在車門控制模塊中實現。
基本的車門控制功能包括：驅動雙車門鎖控制，防夾功能車窗升降器，後視鏡摺疊和後視鏡軸控制，鏡面除霜器，後視鏡防眩目，車內環境照明，後視鏡迎賓燈……
作為全球領先的半導體供應商，英飛凌為車門控制模塊，提供先進的系統級解決方案。
英飛凌系統級解決方案具備可配置的硬體剎車模式, 自適應電流控制, MOSFET硬體診斷。
英飛凌車門方案詳解
車門上的信號指示燈可以靠英飛凌的MOTIX™ SBC TLE956x 內置高邊去驅動。該產品系列集成了通訊收發器以及DC電機驅動，可以驅動車窗電機和外部通訊，且集成度高，帶HS，帶HV喚醒口，集成收發器以及LDO。
車門電子設備是汽車座艙功能的重要組成部分。它允許進出車輛並增強用戶的駕乘體驗。現代汽車車門包含執行器、傳感器、照明、以及需要控制、診斷和保護的開關負載，這些功能在車門控制模塊中實現。
基本的車門控制功能包括：驅動雙車門鎖控制，防夾功能車窗升降器，後視鏡摺疊和後視鏡軸控制，鏡面除霜器，後視鏡防眩目，車內環境照明，後視鏡迎賓燈……
作為全球領先的半導體供應商，英飛凌為車門控制模塊，提供先進的系統級解決方案。
英飛凌系統級解決方案具備可配置的硬體剎車模式, 自適應電流控制, MOSFET硬體診斷。
英飛凌車門方案詳解
車門上的信號指示燈可以靠英飛凌的MOTIX™ SBC TLE956x 內置高邊去驅動。該產品系列集成了通訊收發器以及DC電機驅動，可以驅動車窗電機和外部通訊，且集成度高，帶HS，帶HV喚醒口，集成收發器以及LDO。

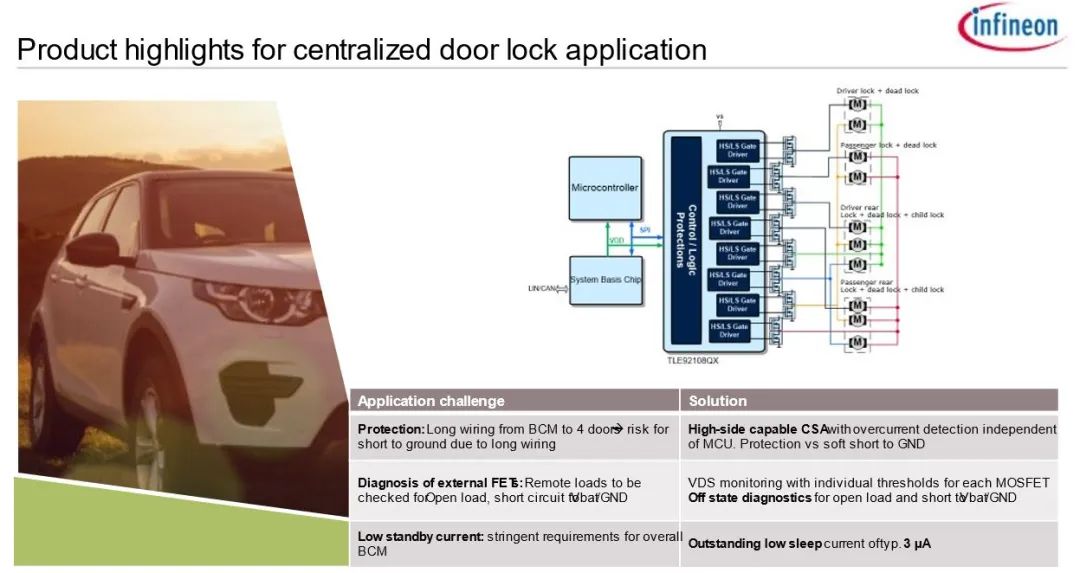

至於門鎖、側後視鏡一些小功率電機，可以用英飛凌的多路MOSFET半橋TLE94110去進行驅動。該器件最多可支持12路高邊，RDSON 小，EMC性能好。

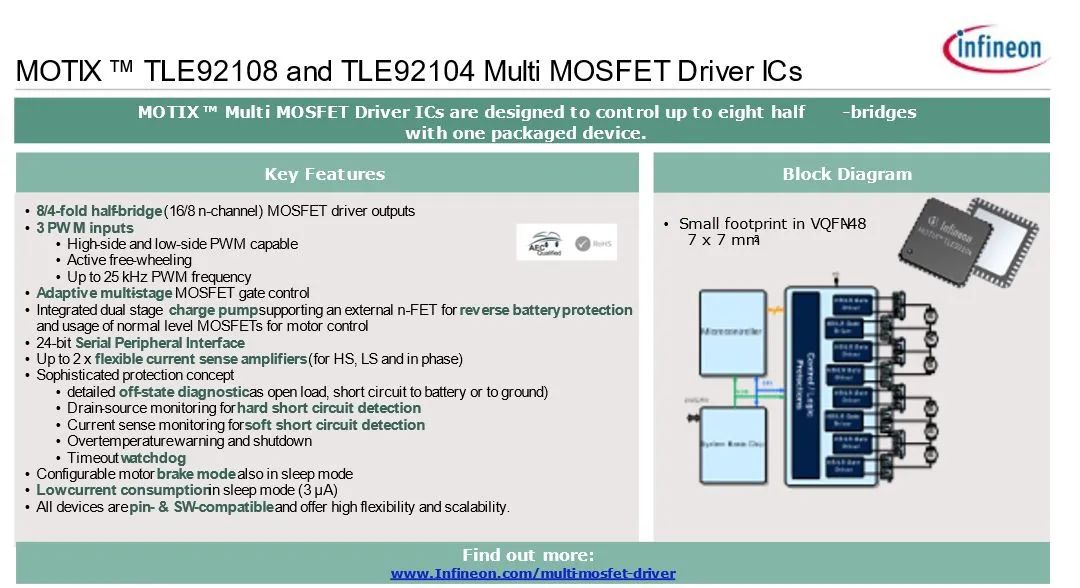

英飛凌的驅動有一個非常好的特性，以TLE92108以及TLE956x 系列為例來說明。它們能在休眠的時候檢測電機的反電動勢，然後去硬體打開下管進行電機放電，防止尾門誤操作導致ECU損害。
實現汽車整車車門電子控制系統是保證行車安全的重要因素之一。作為車身電子的重要組成部分，車門電子自動控制技術的發展也十分迅速，汽車車門將迎來一場智能化大革命。
