特征
- 标准 DIL24 插座的完整 LPS22DF 引出线
- 与STEVAL-MKI109V3 主板完全兼容
- 符合 RoHS 标准
描述

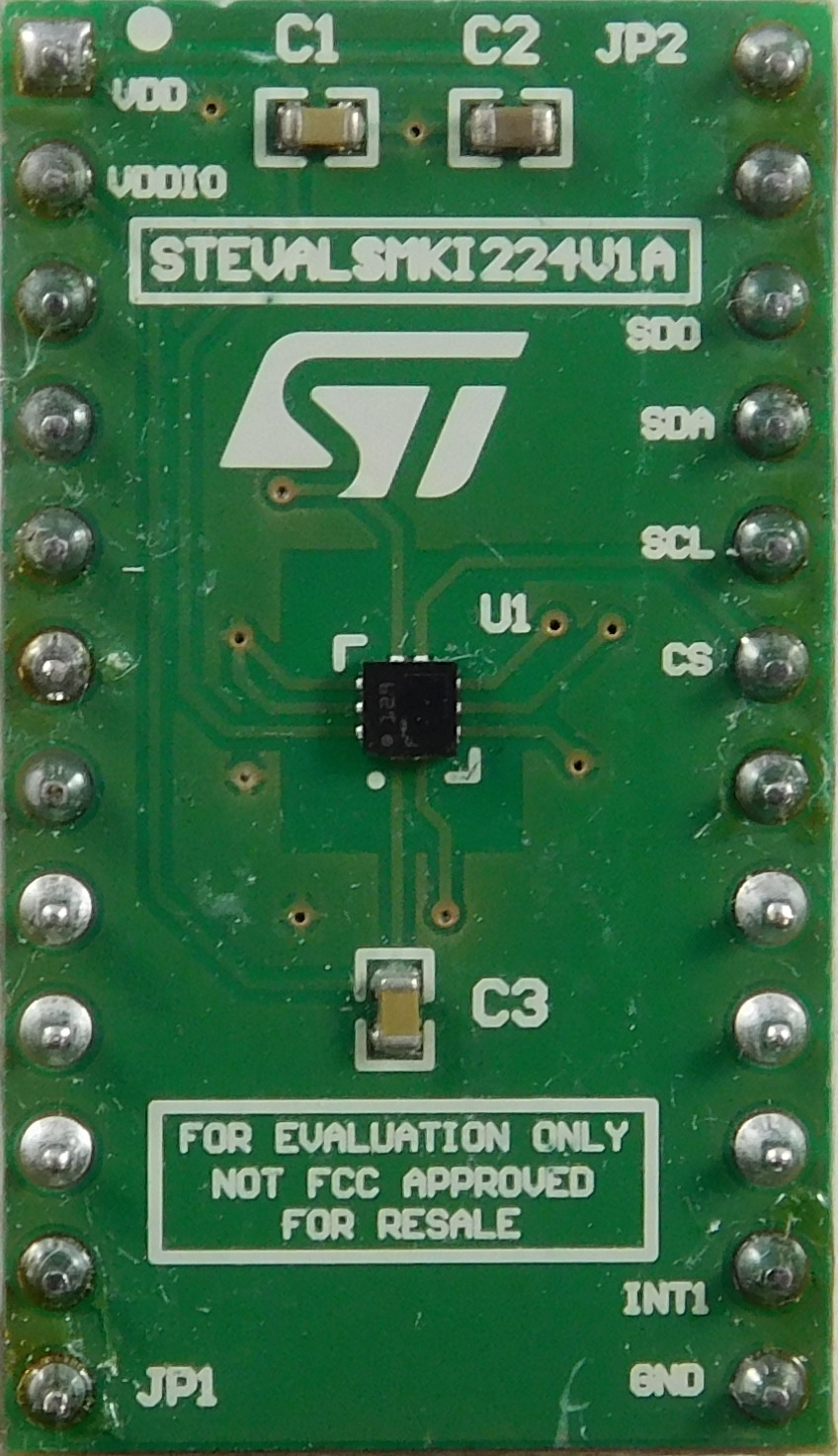

STEVAL-MKI224V1 是一款旨在促进评价的适配器板LPS22DF 产品系列中的 MEMS 器件。该板提供了一个有效的直接在用户内部进行快速系统原型设计和设备评价的解决方案
自己的应用程序。STEVAL-MKI224V1 可插入标准 DIL24 插座。

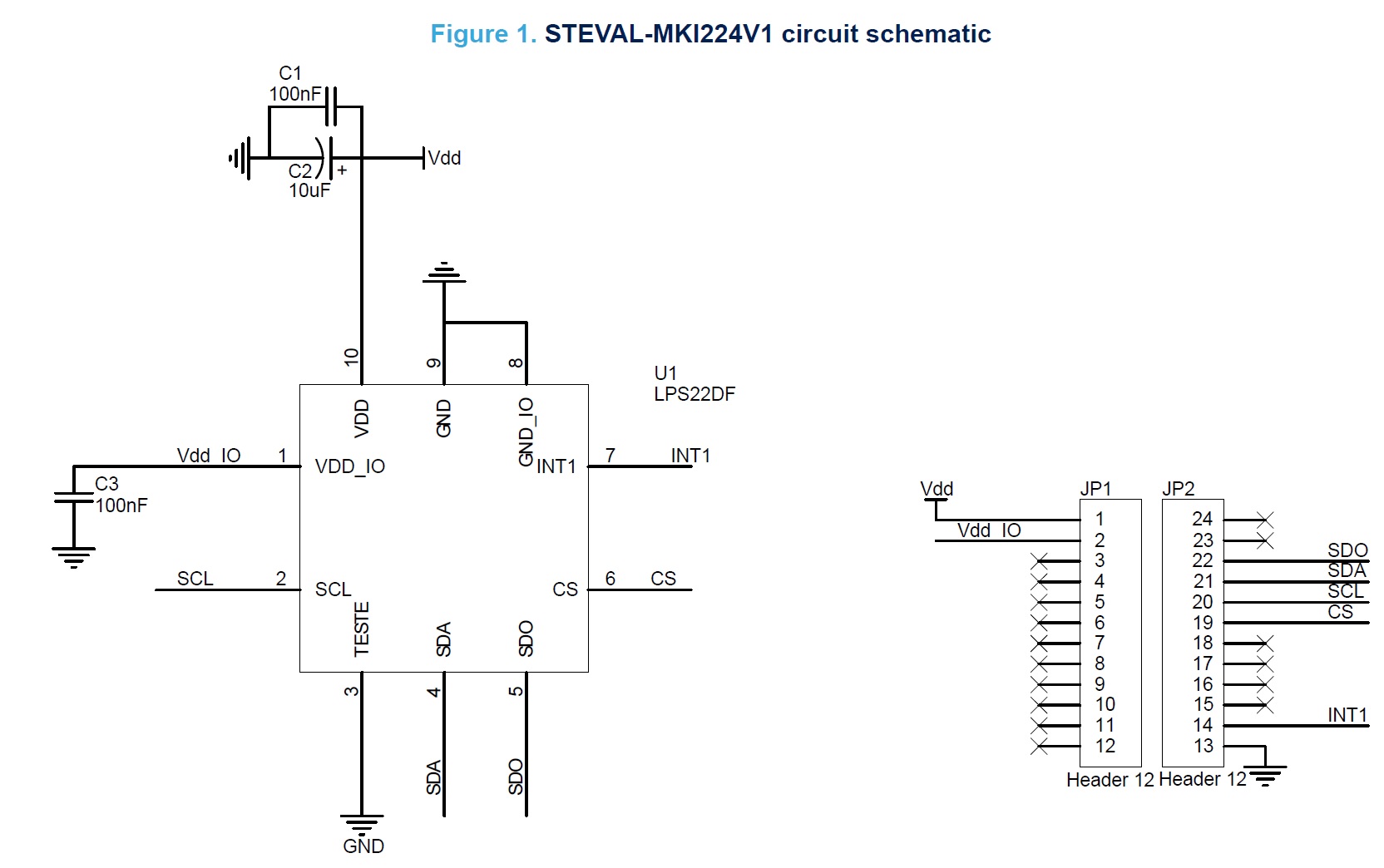

适配器提供完整的 LPS22DF 引出线,并可随时使用所需的VDD 电源线上的去耦电容。
STEVAL-MKI109V3 主板支持此适配器。
它们包括一个高性能32位微控制器充当传感器和传感器之间的桥梁个人电脑。
您可以使用可下载的图形用户界面(Unico-GUI)或专用的定制应用程序的软件例程。
您还可以将STEVAL-MKI224V1板插入X-NUCLEO-IKS01A3使用Unicleo-GUI的扩展板。
特征
- 260 至 1260 hPa 绝对压力范围
- 电流消耗低至 1.7μA
- 绝对压力精度:0.5 hPa
- 低压传感器噪声:0.34 Pa
- 高性能 TCO:0.45 Pa/°C
- 嵌入式温度补偿
- 24位压力数据输出
- ODR 从 1 Hz 到 200 Hz
- SPI、I²C 或 MIPI I3CSM 接口
- 支持 1.08 V 数字接口
- 嵌入式先进先出
- 中断功能:数据就绪、FIFO标志、压力阈值
- 电源电压:1.7 至 3.6 V
- 高抗冲击能力:22,000 g
- 小而薄的封装
- 符合ECOPACK无铅标准
应用
- 便携式设备的高度计和气压计
- 全球定位系统应用
- 气象站设备
- 运动手表
- 电子烟
- 无人机
- 燃气计量
描述
LPS22DF是一款超紧凑型压阻式绝对压力传感器,用作数字输出气压计。LPS22DF提供较低的功率
消耗,实现比其前身更低的压力噪音。
该设备包括一个传感元件和一个 IC 接口,用于通信通过 I²C、MIPI I3CSM 或 SPI 接口从传感元件到应用程序并且还支持数字接口的宽 Vdd IO 范围。
传感检测绝对压力的元件由悬浮膜组成使用 ST 开发的专用工艺制造。

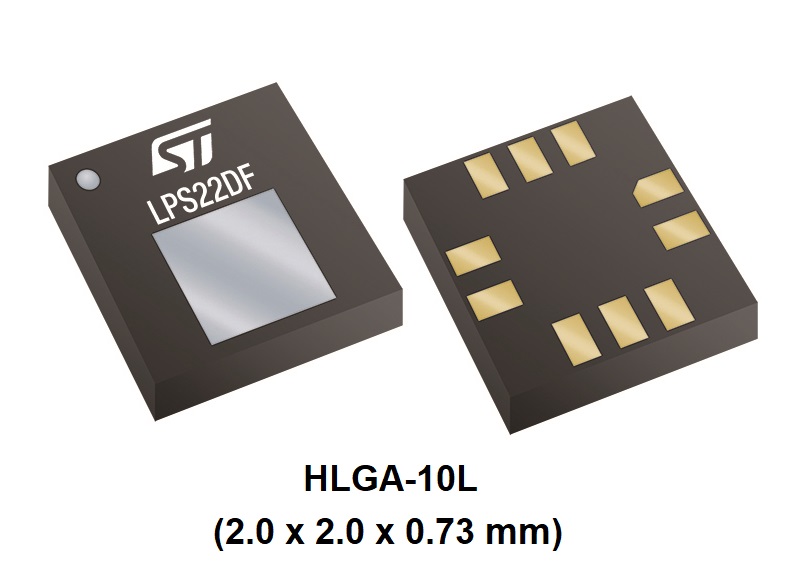

LPS22DF采用全模、带孔LGA封装(HLGA)。
这是保证在 -40°C 至 +85°C 的温度范围内工作。
封装上有孔以允许外部压力到达传感元件。
