特徵
- 標準 DIL 24 插座的完整 ASM330LHB 引出線
- 完全兼容STEVAL-MKI109V3主板
- 符合 RoHS 標準
描述

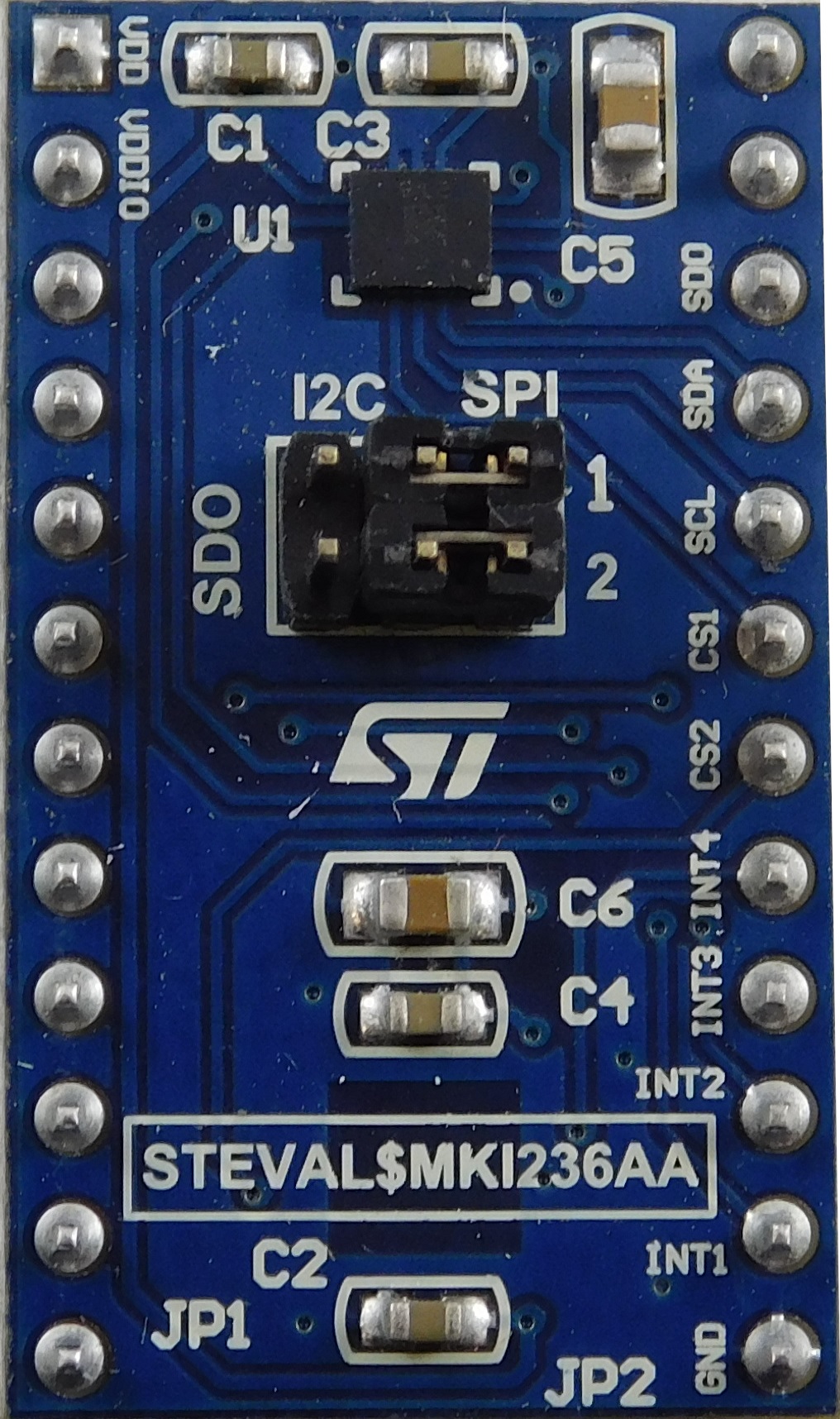

STEVAL-MKI236A 是一款適配器板，旨在促進評估ASM330LHB 產品系列中的 MEMS 器件。
該板為快速系統原型設計和設備提供了有效的解決方案直接在用戶自己的應用程序中進行評估。
STEVAL-MKI236A 可插入標準 DIL 24 插座。

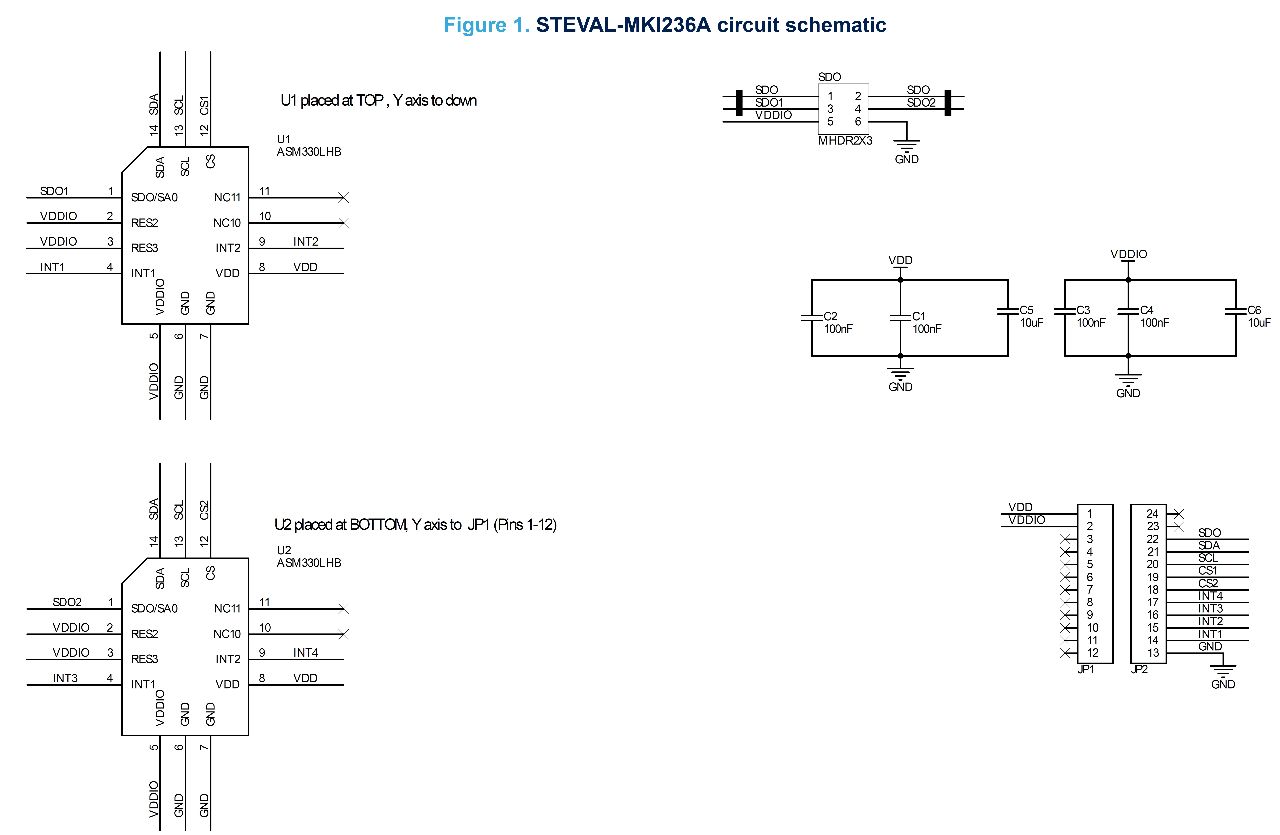

適配器提供完整的 ASM330LHB 引出線，並可隨時使用所需的VDD 和 VDDIO 電源線上的去耦電容器。
此適配器由 STEVAL-MKI109V3 主板支持，其中包括一個高性能 32 位微控制器充當傳感器和傳感器之間的橋樑個人電腦。
可下載的圖形用戶界面 (Unico-GUI) 或專用軟件例程可用於定制的應用程序。
ASM330LHB
- 符合 AEC-Q100 標準
- 如果與經過認證的軟件庫結合使用，則符合 ASIL B 標準
(ISO 26262:2018)
- 擴展溫度範圍 -40 至 +105 °C
- 嵌入式補償以實現高溫度穩定性
- 加速度計用戶可選擇的滿量程高達 ±16 g
- 擴展的陀螺儀範圍從 ±125 到 ±4000 dps
- 雙工作模式：高性能和低功耗模式
- I²C、MIPI I3CSM 和 SPI 串行接口
- 六通道同步輸出，提高航位推算精度
算法
- 可編程有限狀態機
- 機器學習核心
- 智能可編程中斷
- 嵌入式 3 KB FIFO 可用於欠載主機處理器
- 符合 ECOPACK 和 RoHS 標準
應用
- 衛星精確定位
- 車聯網 (V2X)
- 高級駕駛輔助系統
- 主動懸掛
- 雷達、激光雷達和相機數字穩定
- 車門/行李箱模塊
- 動作激活功能
描述
ASM330LHB 是一款 IMU 傳感器，如果使用則符合 ASIL B 標準結合經過認證的軟件庫，並具有 3 軸數字加速度計和具有擴展溫度範圍的 3 軸數字陀螺儀高達 +105 °C。
根據 ISO 26262:2018 認證的安全手冊和軟件庫是提供支持使用 ASM330LHB 和應用程序的開發
針對 ASIL B 要求。
ST 的 MEMS 傳感器模塊系列利用了穩健和成熟的已經用於生產微機械的製造工藝加速度計和陀螺儀服務於汽車和消費市場。
ASM330LHB 符合 AEC-Q100 標準，並通過專用的工業化MEMS生產流程滿足汽車可靠性標準。 所有零件都齊全在溫度方面進行了測試，以確保最高的質量水平。
傳感元件採用 ST 專有的微加工工藝製造，而 IC 接口開發使用允許專用電路的設計，這是微調更好的CMOS技術匹配傳感元件的特性。
ASM330LHB 具有 ±2/±4/±8/±16 g 的滿量程加速度範圍和±125/±250/±500/±1000/±2000/±4000 dps，使其能夠在廣泛的汽車應用中使用。
該器件支持雙工作模式：高性能模式和低功耗模式。
ASM330LHB 的所有設計方面都經過優化以達到卓越的輸出穩定性，極低噪音和完整的數據同步有利於航位推算和傳感器等傳感器輔助應用融合。
ASM330LHB 採用 14 引腳塑料焊盤網格陣列 (LGA) 封裝。
