特徵
- 用戶友好的 ILPS22QS 板
- 用於標準 DIL24 插座的完整 ILPS22QS 引出線
- 完全兼容STEVAL-MKI109V3主板
- 符合 RoHS 標準
描述

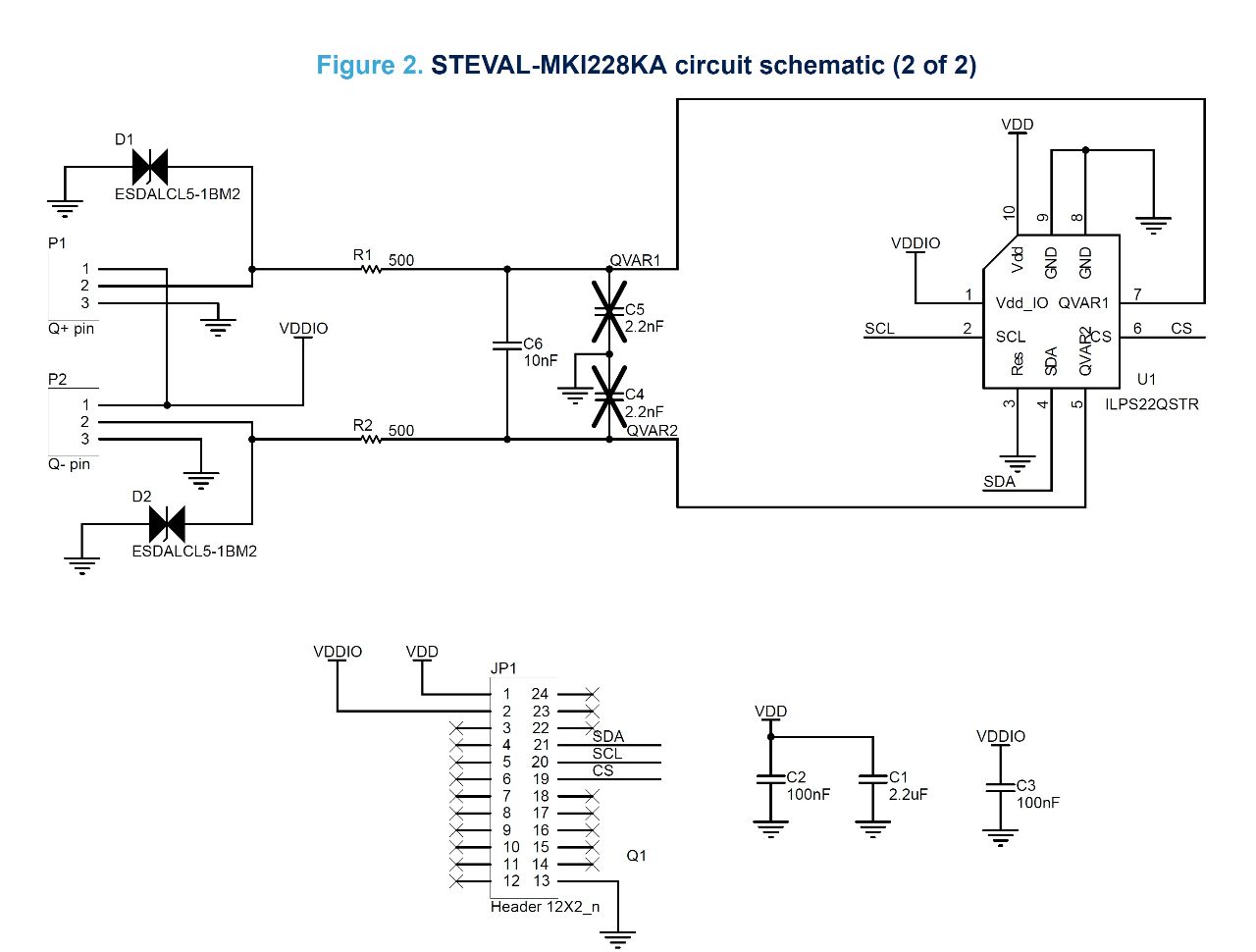

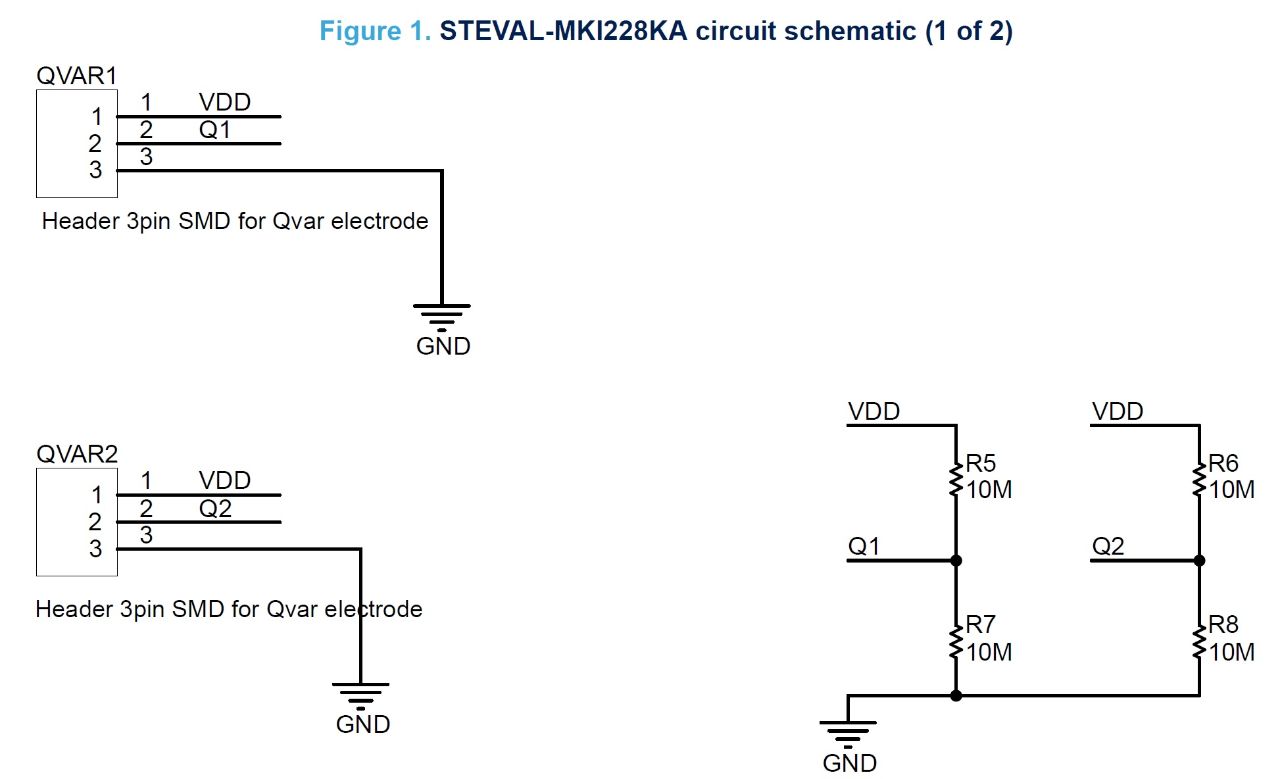

STEVAL-MKI228KA 評估套件包括 STEVAL-MKI228A 和斯特雷瓦爾-MKE001A。

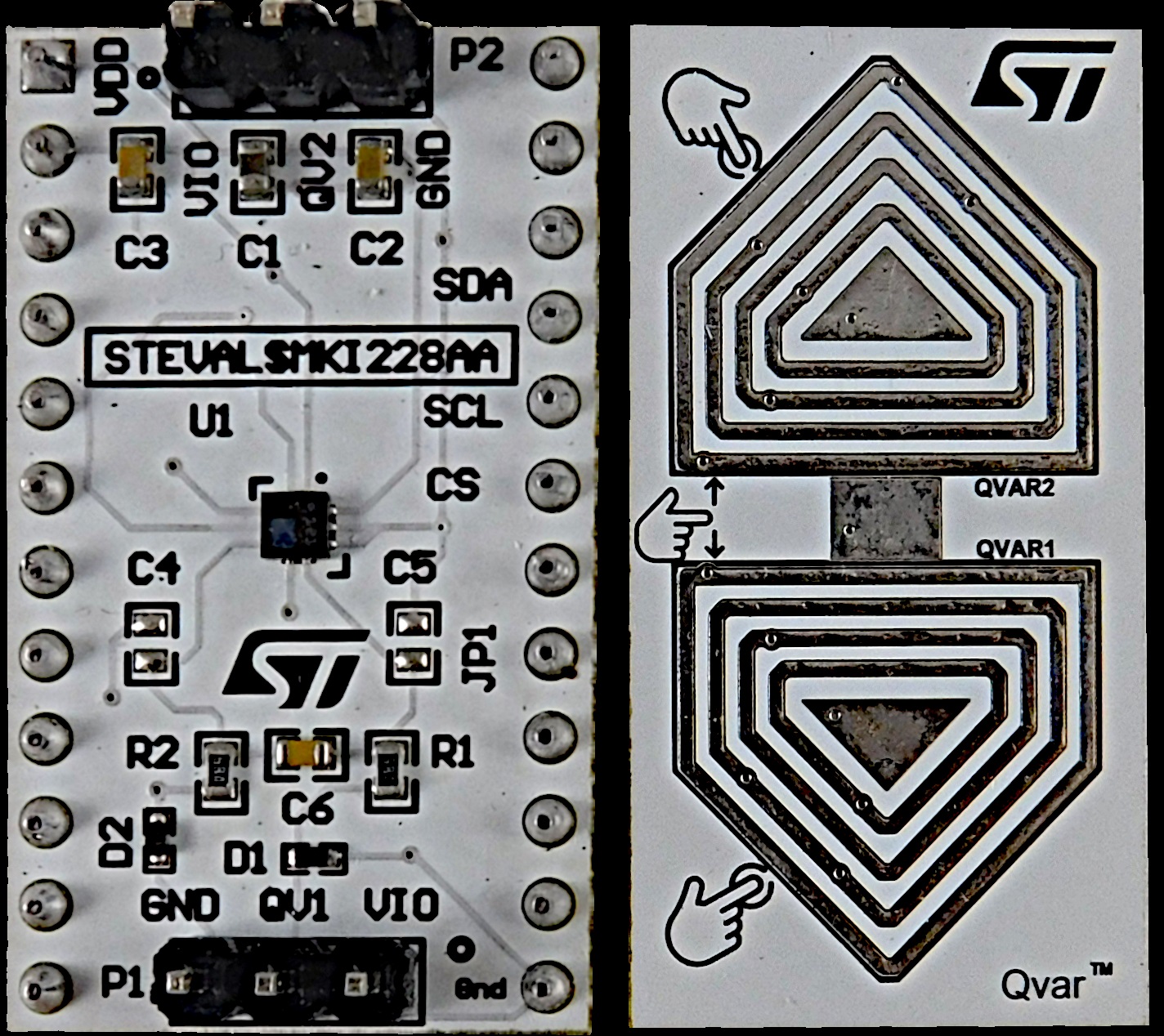

STEVAL-MKI228A 安裝了帶有 Qvar 的 ILPS22QS 壓力傳感器靜電傳感器和滑動電極，使其與 STEVALMKI109V3 兼容。
ILPS22QS 正好焊接在電路板中心。
STEVAL-MKE001AA 可插入標準 DIL24 插座。
該套件提供完整的 ILPS22QS 引腳分配，並可隨時使用VDD 電源線上所需的去耦電容。
此適配器受 STEVAL-MKI109V3 主板支持，其中包括高性能 32 位微控制器作為傳感器之間的橋樑
和 PC，可以在其上使用可下載的圖形用戶界面(Unico-GUI)，或用於定製應用程序的專用軟體例程。
ILPS22QSTR
特徵
- 可選擇的雙滿量程絕對壓力範圍
– 模式 1：260 ~ 1260 hPa
– 模式 2：260 ~ 4060 hPa
- 電流消耗低至 1.8 μA
- 絕對壓力精度：0.5 hPa
- 低壓傳感器噪聲：0.34 Pa
- 高性能 TCO：0.45 Pa/°C
- 嵌入式溫度補償
- 擴展溫度範圍 -40 至 +105 °C
- 24位壓力數據輸出
- ODR 從 1 Hz 到 200 Hz
- SPI、I²C 或 MIPI I3CSM 接口
- 支持1.08 V 數字接口
- 嵌入式先進先出
- 用於處理模擬輸入數據的嵌入式模擬集線器
- 用於檢測電荷變化的嵌入式 Qvar
- 中斷功能：數據就緒、FIFO 標誌、壓力閾值
- 電源電壓：1.7 至 3.6 V
- 高抗衝擊能力：22,000 g
- 小而薄的封裝
- 符合 ECOPACK 無鉛標準
應用
- 工業應用
- 燃氣和水錶
- 氣象站設備
- 戶外設備的高度計和氣壓計
- 智能過濾器
- 呼吸機和 CPAP 設備
- 倒地檢測
描述
ILPS22QS 是一款超緊湊型壓阻式絕對壓力傳感器，用作數字輸出氣壓計，支持雙滿量程至用戶可選
4060 帕。 該器件提供超低壓噪聲，非常低功耗和工作在 -40 °C 的擴展溫度範圍內至 +105 °C。
ILPS22QS 包括一個傳感元件和一個 IC 接口，它通過 I²C、MIPI I3CSM 或 SPI 接口從傳感元件進行通信該應用程序並支持 1.2 V 數字接口。
傳感元件，檢測絕對壓力，由製造的懸浮膜組成使用意法半導體開發的專用工藝。
ILPS22QS 嵌入了模擬集線器傳感功能，能夠連接模擬輸入並轉換它轉換為用於嵌入式處理的數字信號。
此外，嵌入式 Qvar（電荷變化檢測）在漏水檢測、水龍頭、雙擊、長按、和 L/R - R/L 滑動。

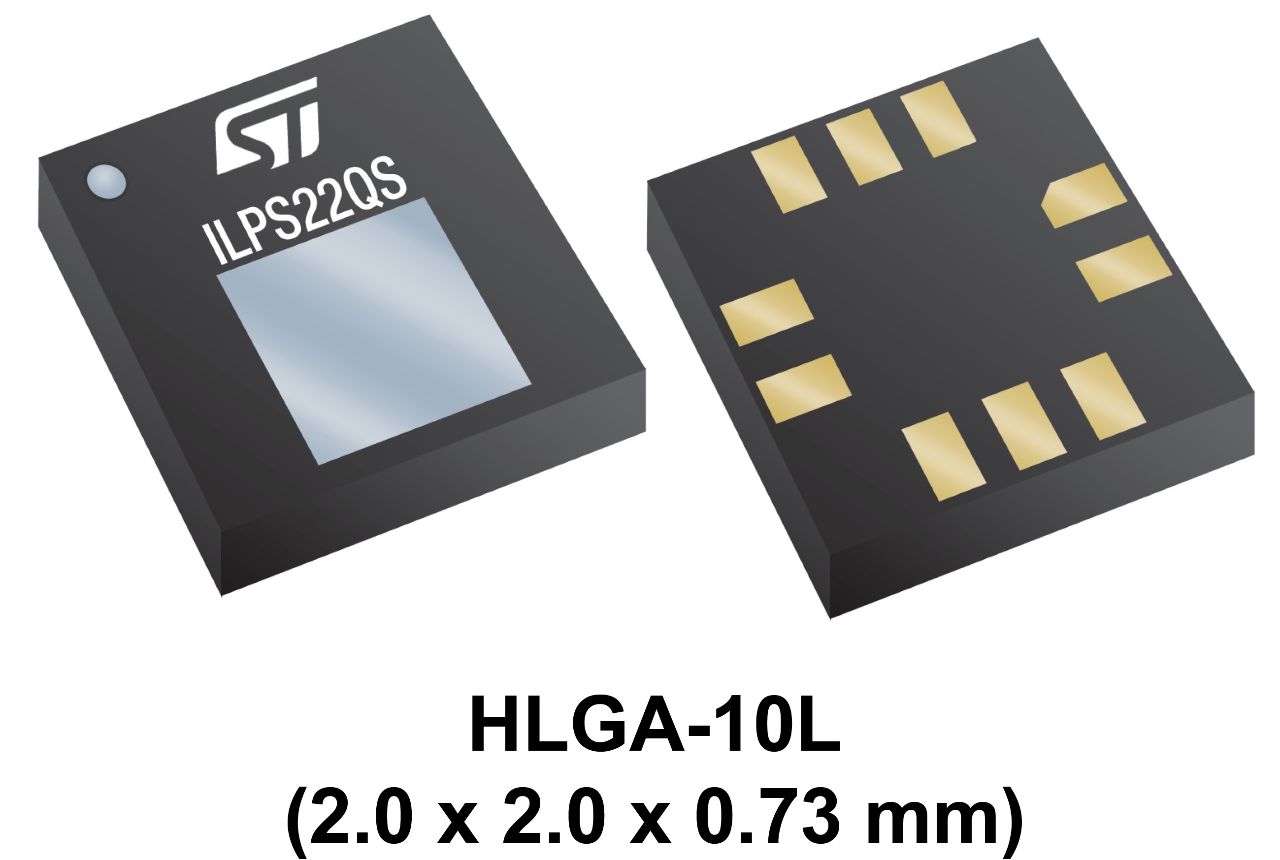

ILPS22QS 採用全模、帶孔 LGA 封裝 (HLGA)。 該包被打孔，以允許外部壓力到達傳感元件。
