知名電競筆電_Nvidia顯卡指定用料之一：uP1666QQKF 功能介紹

UPI –uP1666QQKF 應用於知名電競筆電_Nvidia顯示卡


簡介:

在目前市售電競筆電顯卡中，uP1666QQKF可以應用在其顯示卡記憶體電上， 並且已經相當廣範的被使用。在電源規範實際測試上，表現也是相當穩定。

 uP1666QQKF 設定如下:

       1. Frequency (頻率設定)
       2. OCP (Over Current Protection 過電流保護)

Frequency & OCP設定，使用原廠UPI以uP1666QQKF datasheet初始設定值，計算如下。

圖1

圖1 說明：先設定該電源的預設OCP電流值、Frequency 值與搭配的Mosfet所使用RDS(ON)值，即可算出對應的R1 & R2值。

表1

表2

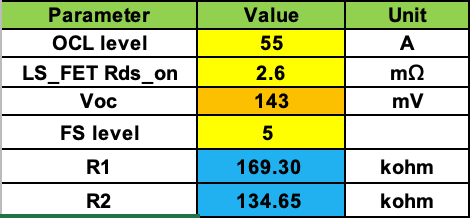

表2說明：將OCP值設定55A，Frequency設為600kHz，就可得到所對應的R1為169.3kΩ；R2為134.65kΩ


實測報告如下：

Frequency：584.1kHz

OCP：60.8A

• 輸出電壓設定如下三種模式

A.PWMVID：Single from GPU is applied to the VID pin.


B.Boot Voltage：The GPU stops sending PWMVID signal and input of the PWMVID buffer is floating.

C.Standby Mode：An additional external switch should be connected in parallel with the original PWMVID resistors

• Output Ramp Up Time設定

Lgate2 and Gnd之間的電阻用於設定輸出電壓爬升斜率，up1666Q可以選擇150us,450us,900us,1.5ms四種設定,所對應的電阻值如表3所示。

表3

參考文獻：UPI uP1666QQKF datasheet
                  https://www.upi-semi.com/en-article-upi-362-2111#



PI uP1666QQKF 技術應用問答：

 Q/A 1. Q：請問最多可以支援幾相？
             A：最大可以支援2相操作,也可以指操作在1相

 Q/A 2. Q：如果只做1相使用，請問有哪些注意事項？
             A：1. PSI要設定在正確的電壓準位。
                   2. 請將BOOT2 Pin與PHASE2 Pin兩Pin Short在一起。

 Q/A 3. Q：請問uP1666Q是什麼電源架構？
             A：Robust Constant On-Time Control架構

 Q/A 4. Q：請問是否可以應用在一般筆電的應用上？
             A：uP1666Q電壓可支援於2.5V~20V,所以在一般市售的筆電可以正常用.

 Q/A 5. Q：除了文中介紹的OCP保護之外，還有什麼保護機制？
             A：OVP；UVP；OTP。
