LPS22DFTR - 低功耗、高精度MEMS nano壓力傳感器：260-1260 hPa絕對值數字輸出氣壓計

簡介

LPS22DF是一款超緊湊型壓阻絕對壓力傳感器，可用作數字輸出氣壓計。LPS22DF相比前代產品具有更低的功耗和更小的壓力噪聲。

該器件包含傳感元件和IC接口，該接口通過I²C、MIPI I3CSM或SPI接口實現傳感元件與應用的通信，同時該器件也支持用於數據接口的廣泛Vdd IO。檢測絕對壓力的傳感元件由懸浮膜組成，採用ST開發的專門工藝進行製造。

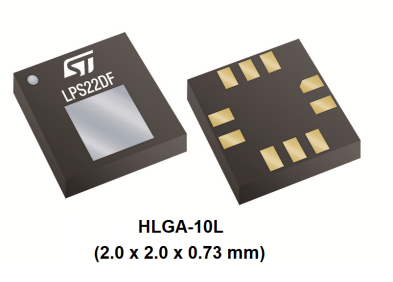

LPS22DF採用全壓塑孔LGA封裝（HLGA）。可保證在-40 °C到+85 °C的溫度範圍都能工作。封裝上有開孔，以便外部壓力到達傳感元件。

功能

• 260至1260 hPa絕對壓力範圍
• 電流消耗低至1.7 μA
• 絕對壓力精度：0.5 hPa
• 低壓傳感器噪聲：0.34 Pa
• 高性能TCO：0.45 Pa/°C
• 嵌入式溫度補償
• 24位氣壓數據輸出
• ODR從1 Hz到200 Hz
• SPI、I²C或MIPI I3CSM接口
• 支持1.08 V數字接口
• 嵌入式FIFO模塊
• 中斷功能：數據就緒、FIFO標誌、壓力門限
• 電源電壓：1.7 至 3.6 V
• 高抗震性：22,000 g
• 小而薄的封裝
• 符合ECOPACK無鉛標準

應用

• 用於便攜式設備的高度計和氣壓計
• GPS應用
• 氣象站設備
• 運動手錶
• 電子菸
• 無人機
• 氣體計量
