EVERLIGHT 反射式光中斷器(Photointerrupter; ITR)物體偵測應用說明

1. 簡介:

隨著科技進步,各種電子產品的自動化程度也跟著提高,自動化程度越高的產品,代表也包含了 更多的感測元件。為了避免人眼被環境中各種產品或設備感測時發射的光干擾,所以使用人眼無法察 覺的紅外線(Infrared; IR)產品做為感測器。這份應用手冊將會介紹如何利用紅外線發射元件(Infrared  Emitter)及紅外線接收元件(Infrared Receiver)作物體偵測應用。 最常見的紅外線發射及接收元件就是紅外線發光二極體(IR Light-emitting diode; IR LED)及光 電晶體(Photo Transistor; PT),圖1 為基本的 IR LED 搭配 PT 的應用電路。



圖1 IR LED 及 PT 基本應用電路



原理說明:

  •  IR LED 為發射端,順向電流(Forward current; IF)越大發射的輻射強度越大。
  • PT 為接收端,收到的輻照度越大,產生的光電流 IC(on)越大。
  • 調整 Rlimit 值可控制 IF 的大小。
  • 調整 RL 值可控制 Vout 的大小。
  • Vout 可接 MCU 的 ADC(Analog-to-Digital Converter)或 GPIO 做準位判斷。
判斷說明:
  • 無輻照度時,PT 截止,Vout 輸出為高電位(Vcc)
  • 輻照度低時,PT 導通,Vout 輸出為高電位(Vcc – (Ic x RL))
  • 輻照度高時,PT 飽和,Vout 輸出為低電位(VCE(sat))

註:VCE(sat)為 PT 飽和電壓。


2. 利用反射式 ITR 做物體偵測方法:

IR LED 通常和 PT 一起搭配作為物體偵測或是遮斷偵測應用。圖2 為利用 IR LED 發射 IR 經由物 體反射到 PT 做反射式物體偵測的示意圖;為了避免 IR LED 發射的 IR 不經過物體反射,直接在機構 內照射到 PT 造成誤判,所以 IR LED 跟 PT 必須有效隔離。利用底下的兩項特性,即可做到反射物的 距離偵測。

  • l  反射物距離越近,PT 收到的反射輻照度越強,輸出的電流會越高。
  • l  不同的材料會有不同的反射率,一般顏色越深、表面越粗糙的物體反射率越低,同距離情況下,接收端輸出的電流相對會降低。


圖2 反射物的距離及材質對物體偵測的影響




圖3 自帶隔離機構的 IR LED+PT 組合元件 ITR

若使用直流(Direct current; DC)的偵測方式,在 ITR 被環境光照射時容易造成誤判。原因是 PT 端無法分辨接收到的輻照度是來自於環境光,還是 IR 經物體反射。改善方式如圖四,把 IR 的發射方 式從 DC 改為脈衝(Pulse),然後 PT 需分別偵測每次 IR Off 及 IR On 時的電壓值 Vout(Off)及 Vout(On),此時 Vout(Off)就代表環境光造成的偏移值(Offset),Vout(On)代表的則是環境光加上 IR 發射時的電壓值,故 Vout(On)和 Vout(Off)之間的電壓差就是單純 IR 發射時造成的電壓值。此方式 除了可以降低環境光的干擾,也因為 IR 的發射是利用 Pulse 短時間點亮,故可以利用更強的電流驅動 來偵測更遠的距離。


圖4 改善環境光干擾的方式

圖5 為 PT 實際輸出波形的例子,可發現在 IR 從 On 切換到 Off 時,PT 會有一段延遲時間,故 在取樣 Vout(Off)時,需確認 PT 輸出電壓已經穩定,避免後續計算物體偵測變異量時造成誤判。


圖5 PT 的輸出電壓波形偵測


3. 實例參考

圖6 為一應用電路圖範例,利用 MCU 的 GPIO 控制 MOSFET 的開、關來控制 IR 發射脈衝,並 把 Vout 接到 MCU 的 ADC 接腳;利用調整 R limit、RL 的電阻值來確認物體偵測的距離,最後利用 ADC 讀取的 Vout(Off)及 Vout(On)差異值來設定物體偵測的閥值。

參考圖4 的方式控制 GPIO 及參考圖5 的波形作 ADC 取樣時間設定,底下以使用億光 ITR20001/T24 (Bin K)為例,IR on 時間長度為 350us,在 300us 時取樣 Vout(On),IR Off 時間長度 為 50ms,在 6ms 時取樣 Vout(Off)。Vcc = 5V,R limit= 82 ohm(IF ≒ 50mA),RL= 150k ohm。 建議閥值可設定在 ADC 最大值的 1/3 左右,此 1/3 值是為了保留給光干擾的 Offset 使用,此值設定 越大抗光干擾能力越強,但物體偵測範圍會相對降低。圖7 為採上述方式設定,並把 Vout 接到 ADC 後,對不同偵測物的比較(Y 軸為 Vout(Off)與 Vout(On)差異的 ADC 讀值)。由圖中可看出反射物顏色 越淺反射量越高,可偵測的距離範圍越大,一般會折中以灰卡做設計參考,以此圖為例,灰卡的可判 斷的範圍約為 0.1~6cm,黑卡為 0.1~3.5cm,白卡為 0.1~9.5cm。
圖8 為反射物灰卡配合 150k ohm 的 RL 做改變 IF 的測試,可發現當 IF 增加到 100mA 時,可判 斷的範圍會增加為 0.1~9cm。

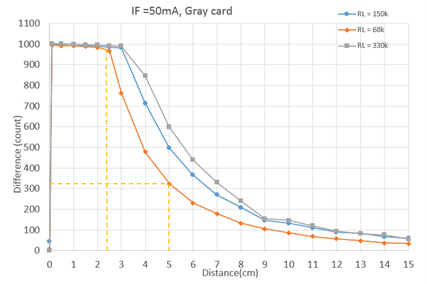

圖9 為反射物灰卡配合 50mA 的 IF 做改變 RL 的測試,可發現當 RL 降低到 68k ohm 時,可判斷 的範圍會降低到 0.1~4.5cm。

 註:1. 若偵測物體跟 ITR 完全密合,因無反射路徑會使反射值為零。      2. 以上測試結果都是以 ITR 上方不加蓋板(單體裸測)。

圖6 應用電路圖

圖7 不同顏色待測物對 ADC 讀值影響


圖8 不同 IF 對偵測距離的影響


圖9 不同 RL 對偵測距離的影響


4. 結論


調整 IF 或 RL 可以調整物體偵測距離,若想增加偵測距離且無功耗考量,建議以增加 IF 優先,因 加大 RL 同時也會增加光干擾的強度;若是要降低偵測距離則以降低 RL 電阻值優先,同時降低環境光 干擾。


5.推薦型號


使用反射式光中斷器(Photointerrupter或ITR)進行物體偵測時,應用問題:

Q/A 1. 是否可適應不同物體?
物體的形狀、材質和表面特性可能會對光的反射和吸收產生不同的影響。這可能導致光束的反射不足以觸發光中斷器,或者光被物體完全吸收,無法到達光敏元件。解決這個問題需要選擇合適的光中斷器和調整其位置和參數。

Q/A 2.會因為環境光干擾?
周圍環境中的光源可能會對光中斷器的正常運作產生干擾。例如,強烈的陽光或其他照明設備的光源可能使光中斷器誤判物體存在。使用適當的屏蔽材料或濾光片可以減輕這種環境光干擾。

Q/A 3. 是否可以對高速物體的偵測?
某些應用中需要快速偵測高速移動的物體。在這種情況下,光中斷器需要具有足夠的響應時間和高速度的訊號處理能力。選擇具有高速響應的光中斷器並調整其閾值和敏感度是關鍵。

Q/A 4.會因為安裝位置和方向而影響嗎?
光中斷器的安裝位置和方向對其性能和偵測準確度至關重要。如果安裝位置不當或方向不準確,可能會導致偵測到錯誤的信號或錯誤地忽略物體。在安裝過程中需要仔細考慮物體運動的軌跡和速度,以確保光中斷器可以正確地檢測到目標物體。

Q/A 5. 會因為震動和振動干擾而影響嗎?
在一些應用中,如機械設備或運輸系統中,震動和振動可能會對光中斷器的運作造成干擾。這種干擾可能會導致虛假的觸發或錯誤的未觸發。為了減輕這種干擾,可以使用防震裝置或選擇更耐震動的光中斷器。
