STEVAL-IFP046V1 – 基於IPS1025H-32的工業數字輸出擴展板

產品介紹 :

STEVAL-IFP046V1 是一款工業數字輸出擴展板。基於 IPS1025H-32單路高邊智能功率固態繼電器可在連接5.7A工業負載的數字輸出模組中進行評估。STEVAL-IFP046V1 可以通過由 GPIO 引腳、Arduino UNO R3連接器驅動的 5 kV 光耦合器與 STM32 Nucleo 上的微控制器連接。擴展板可以連接到 NUCLEO-F401RE或 NUCLEO-G431RB 開發板。還可以組成由最多四個堆疊的 STEVAL-IFP046V1 擴展板組成的系統。
例如，一個具有四個STEVAL-IFP046V1擴展板的系統允許用戶評估一個四通道數字輸出模組。



產品特點 :

• 基於IPS1025H-32單路高邊開關，其特性：
  1. 工作範圍高達 60V
  2. 低功耗 (RON(MAX) = 25mΩ)
  3. 感性負載的快速衰減
  4. 容性負載的智能驅動
  5. 欠壓鎖定
  6. 過載和過熱保護
  7. QFN48L 8x6mm 封裝
• 應用板工作範圍：8 至 33V/0 至7A
• 擴展電壓工作範圍（J3 打開）高達 60 V
• 用於輸出開/關狀態的綠色 LED
• 用於過載和過熱診斷的紅色 LED
• 5 kV 電流隔離
• 電源軌反極性保護
• 兼容STM32 Nucleo開發板
• 配備Arduino UNO R3 連接器
• CE 認證
• 符合 RoHS 和中國 RoHS 標準
• 未經 FCC 批准轉售

產品優勢 :

• 易於使用的環境，易於使用的IPS1025H-32驅動和診斷能力



產品應用 :

• 可編程邏輯控制器
• 工業安全
• 輸入/輸出模塊



產品圖 :

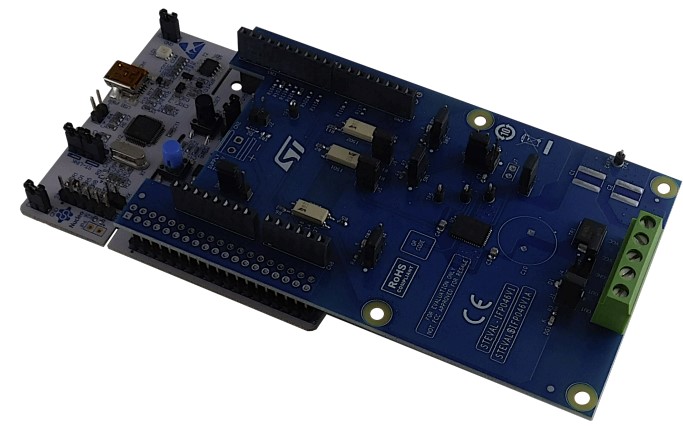

與STM32 Nucleo BD應用圖 :
