作者：熊康明 英飛凌電源與傳感系統事業部 主任工程師
1).引 言
相信各位工程師在日常的電源設計中，當面對ZVS的場景時，經常會有如下的困惑：比如大名鼎鼎的LLC，工作在死區時，MOSFET 寄生二極體續流，當完成了對結電容的充放電之後，再打開MOSFET以降低器件的損耗。

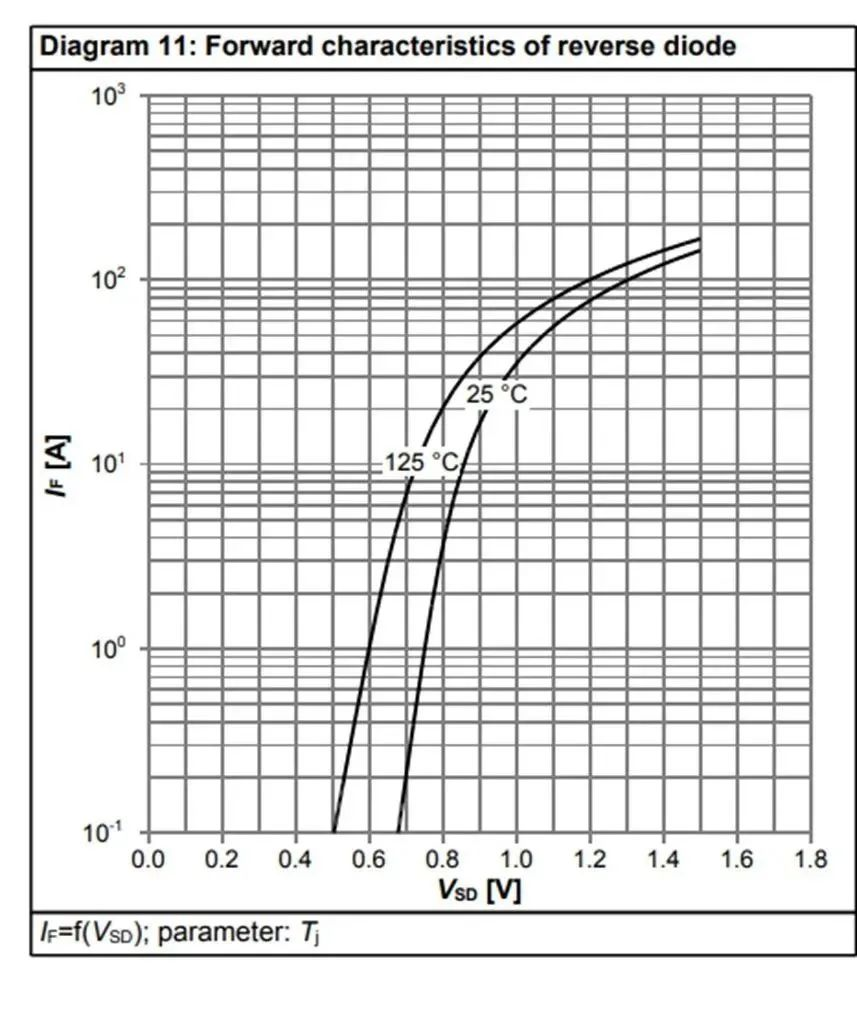

細心的工程師可能就會發現一個有趣的問題，我們這裡拿IPW60R024CFD7舉例說明，假設死區時刻，流過二極體的電流為50A (125℃結溫），那麼此刻MOSFET源漏極壓降Vsd=0.96V；（如下圖所示）

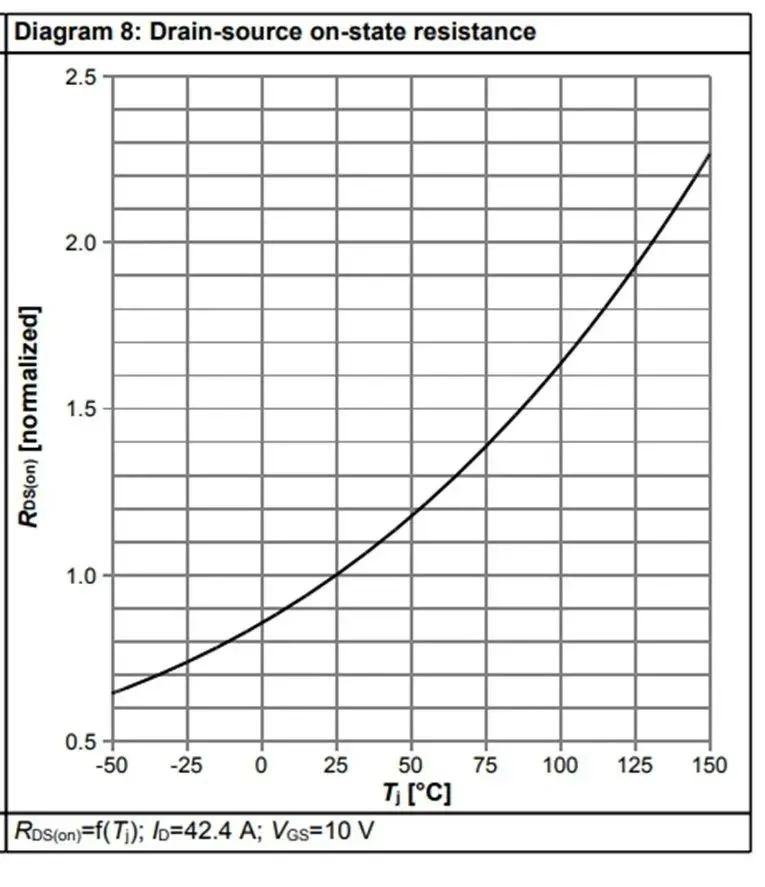

當死區結束，給到驅動信號，打開MOSFET，假設電流完全流過溝道，那麼此刻Vsd=50*0.024*1.9=2.28V。（備註：1.9為125℃下電阻標準化比率）
這時候您可能心裡就要犯嘀咕了：打開了MOSFET後，導通損耗反而變大了？電流到底是走溝道還是體二極體？如果損耗變大了那麼我還需要打開MOSFET嗎？
帶著以上疑問，我們來細細的品一下HV SJ MOSFET的一些小知識吧！
2).HV SJ MOSFET小知識

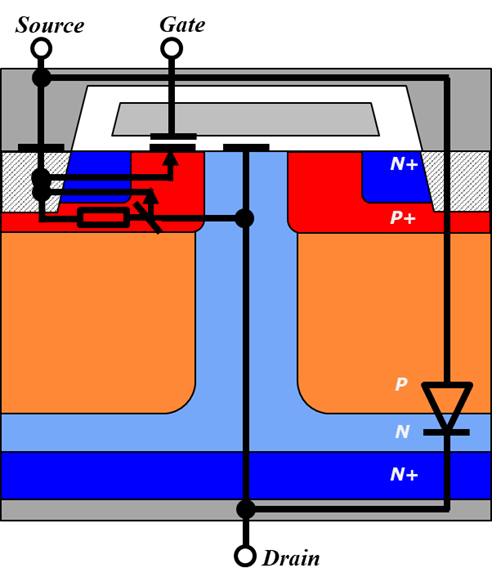

SJ MOSFET的剖面圖如下所示：在這個結構中，我們可以看到三個器件模型：
1.NMOS 導電溝道
2.寄生NPN三極體（BJT）
3.寄生PIN二極體
以上2種寄生結構分別對MOSFET器件的物理參數有著如下的限制：
1.寄生BJT : 限制MOSFET器件dVds/dt能力，寄生BJT導通條件約為dVds/dt > VBE(BJT)/(Rp+ * Cdb)，硬開關場景需要考慮該因素；
2.寄生體二極體 : 限制MOSEFT器件dI/dt反向恢復能力(Qrr)，硬開關場景需要考慮該因素。

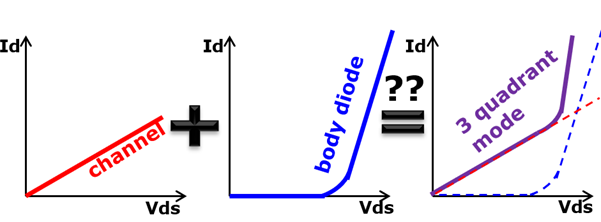

當MOSFET工作在開關狀態時，處於線性工作區，其物理特性為等效電阻，（如下圖所示），二極體I-V曲線大家都耳熟能詳，那麼當二者同時導通電流時，會是怎樣？簡單的幾何相加嗎？
3).探究MOSFET在第三象限的工作
根據常識我們知道，對於一個給定的MOSFET，其導通電流的能力，宏觀上，與驅動電壓大小，MOSFET結溫都有著密切聯繫。那麼當MOSFET工作在第三象限是否還有類似的關係呢？我們這裡採用控制變量法，通過仿真來一探究竟：

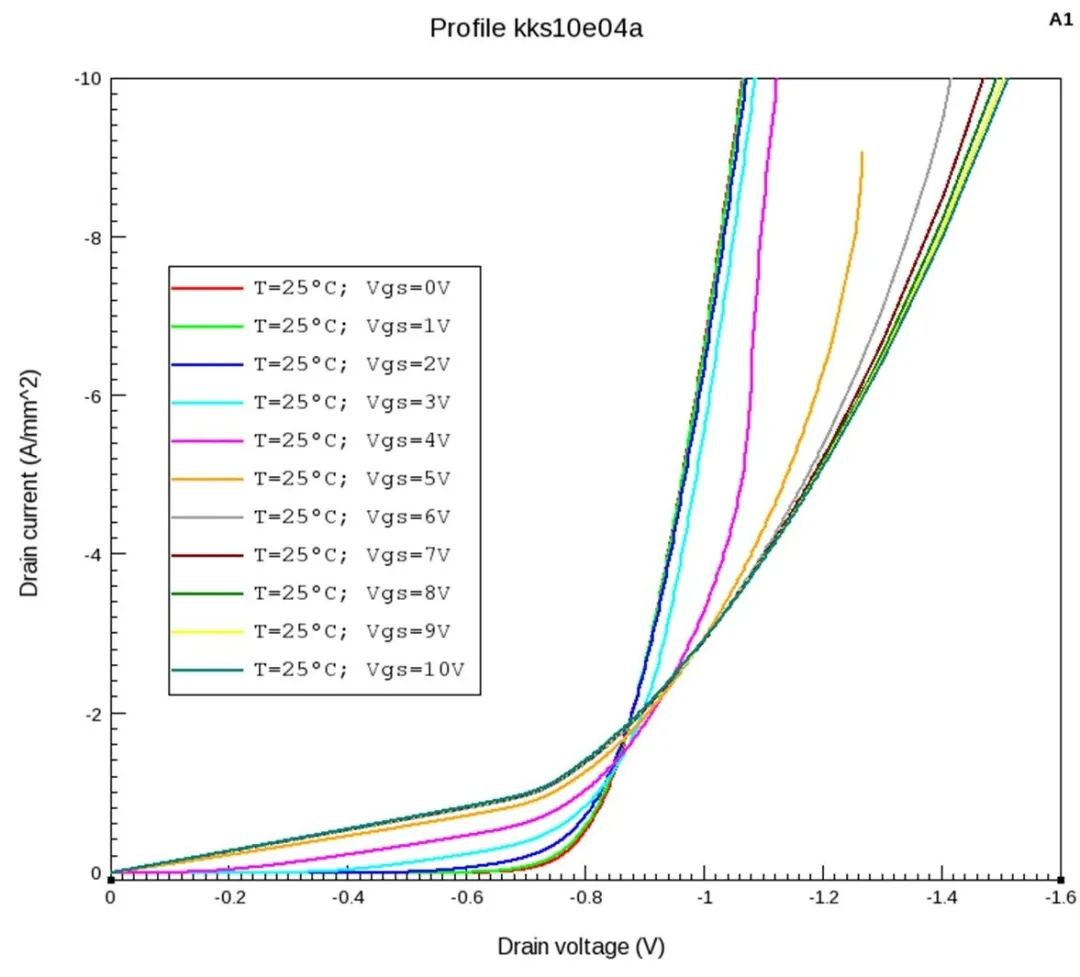

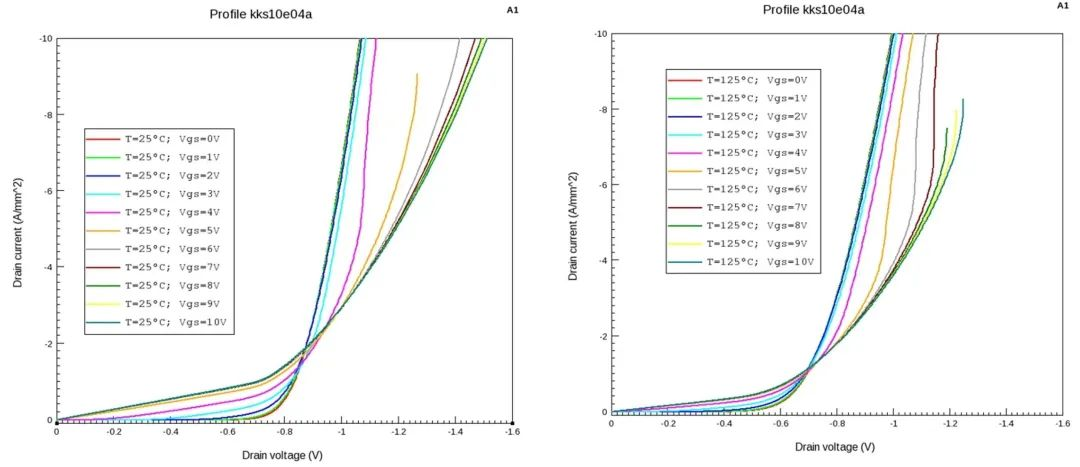

首先我們看同一結溫（25℃）下，不同的驅動電壓I-V曲線：
由上仿真結果圖我們可以總結出：
1.Vgs< Vgs(th)時，溝道尚未打開，MOSFET I-V曲線表現為二極體特性；
2.Vgs>Vgs（Miller）時，溝道打開，MOSFET IV曲線在小電流下表現為純阻性（I-V曲線呈現線性關係），在大電流下表現為溝道、寄生體二極體二者共同作用（I-V曲線呈現非線性關係）；
3.在大電流場景下，Vgs電壓越高，MOSFET器件呈現阻性（I-V曲線斜率）越大。
其次，我們再看一下不同結溫下 MOSFET I-V曲線，有如下結論：
1.Vgs<Vgs(th)時，溝道尚未打開，結溫越高，寄生體二極體導通閾值電壓越低，電阻率越低（二極體特性）；
2.Vgs>Vgs(miller)時，溝道打開，小電流下，結溫越高，器件電阻率越高；大電流下，結溫越高，器件的電阻率越低。
MOSFET器件溝道本身為少子（電子）導電，其溫度越高，電子遷移率越低，因此阻性越大；PIN二極體、BJT 均為雙極型載流子器件，其電導調製效應起主導作用，因此電流越大，阻性越低；溫度越高，（電導調製效應越強，載流子濃度越高）阻性越小。
4).微觀世界的神秘風采
好奇的工程師朋友們肯定想知道：在微觀世界下，是什麼之間的相互作用，導致了上述的結果呢？我們在這裡拋磚引玉，嘗試性的扒開微觀世界的面紗，一瞥其神秘風采：

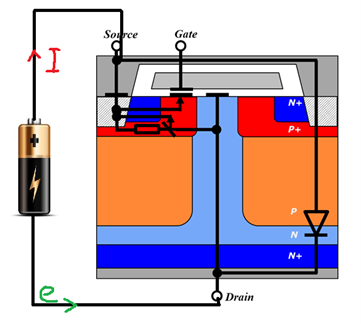

1. 當Vgs=0時， P、N、N+ 摻雜層形成PIN二極體的結構，在外加電場的作用下，電子源源不斷的通過電源負極，注入到N+層，N層，使得輕摻雜的N層載流子濃度以非線性的形式快速提高，大大提高了通流能力；空穴同理。
2. N+、P+、N摻雜層形成NPN BJT結構，變化的電場改變電子移動方向、速度（電流方向、大小），當電子（位移電流）流過P+層（等效電阻）以及P+層與襯底等效電容的產生的壓降>BJT的開通閾值電壓Vʙᴇ時，（即當外加電場變化率dVds/dt > VBE(BJT)/(Rᴘ+ * Cdb)時，）BJT導通。
3. 當Vgs > Vgs(miller)時，P+層足夠多的電子被吸附到柵氧層表面，形成導電溝道，此時MOSFET溝道導通：
1）當電流較小時，MOSFET Vsd兩端管壓降 < 二極體開通閾值，不足以維持二極體內部反型層，二極體關閉，此刻電流完全流經溝道。
2）當電流較大時，MOSFET Vsd 兩端管壓降 > 二極體開通閾值，二極體參與導通：PIN結構二極體內部電子空穴對均參與導電。由於Gate-Souce正電壓的存在，將會捕獲PIN結構二極體部分自由移動的電子空穴對，進而呈現出Vgs電壓越高，電阻率越大的結果。當在導電溝道內的電子移動速率、數量與PIN二極體的電子空穴對移動速率、數量達到動態平衡時，器件進入穩態。

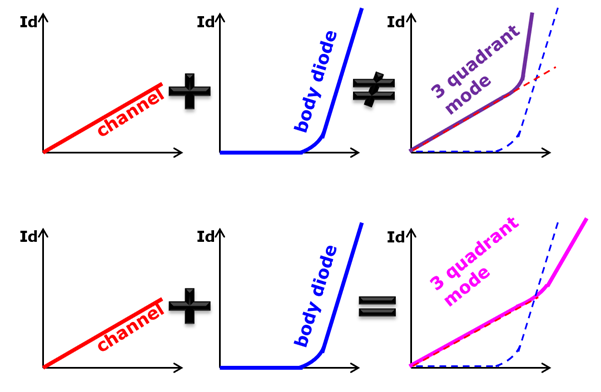

通過以上的分析，我們知道了MOSFET器件工作於第三象限時，電流路徑不是簡單的加和，是溝道跟寄生結構的共同作用效果。
5). 能效非凡，低碳未來
既然是這樣，那麼為什麼我們在器件處於第三象限時，我們還要打開驅動，讓溝道也參與導電呢？（此刻的阻抗明顯更大了）
答案是這樣的：MOSFET寄生的結構雖然可以大大的降低導通阻抗，但是由於電導調製效應的存在，使得載流子複合消失過程時間大大增加，進而導致嚴重的關斷損耗。在實際的電路設計中，需要權衡開關損耗、導通損耗，折衷處理。通常，對於矽基 MOSFET來講，導通損耗與關斷損耗會控制在一個數量級上。在如今的電源產品中，開關頻率已經從幾十KHz覆蓋到幾個MHz，即使是ZVS的拓撲結構（比如LLC），由於關斷損耗的存在，也需要完全打開溝道，使得儘可能多的電流流經溝道，這樣在關斷時有，PIN結構二極體內載流子可以更快的複合消失，以減小器件關斷損耗(Qrr)。
好消息是伴隨著Infineon CoolGaN™器件的出現，GaN器件由於其材料特性（關斷損耗極小）、結構特性（不存在寄生二極體），在ZVS的拓撲（比如LLC），可以在不犧牲效率的前提下大幅提升開關頻率，將電源產品的功率密度、效率，往前推進一個新的時代。
一如既往地完成Infineon對於時代的承諾：
能效非凡，低碳未來！
