保護電子設備的溫度檢測利器 – 東芝推出檢測電子設備溫升的簡單解決方案

東芝半導體，這個日本歷史悠久的企業，相信大家都不陌生，那麼東芝半導體除了耳熟能詳的例如電晶體，光耦合器，微控制器，馬達驅動等產品外，
日前首度推出了兩款過溫檢測IC Thermoflagger™系列的首兩款產品：
TCTH021BE”，檢測到異常狀態時，FLAG信號不帶鎖存功能，
TCTH022BE” FLAG信號檢測帶鎖存功能。它們利用正溫度係數（PTC）熱敏電阻在簡單的電路配置中檢測電子設備內部的溫升。



「作者：東芝半導體，出處連結https://toshiba-semicon-storage.com/cn/company/news/news-topics/2023/05/linear-20230516-1.html」

為了使電子設備按規定運行，其半導體和電子元件必須在設計參數範圍內工作。
溫度是一個關鍵參數，特別是當內部溫度高於設計時的假設溫度時。這可能是在安全性和可靠性方面的一個主要問題，
因此需要過溫監測解決方案來檢測任何的溫升。

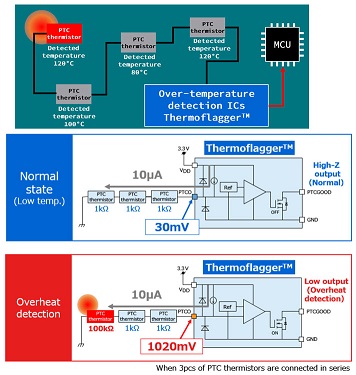

新款Thermoflagger™ IC與PTC熱敏電阻結合使用，可根據溫度改變電阻值進行監測。它們可檢測放置在熱源附近的PTC熱敏電阻的電阻值變化，
並輸出FLAG信號以顯示過熱。串聯PTC熱敏電阻可實現多個位置的過溫檢測。.
新款IC採用小型標準SOT-553封裝（東芝的封裝名稱：ESV），電流消耗低至11.3μA（典型值）。
採用新款IC的參考設計"過熱檢測IC Thermoflagger™的應用電路"現已發佈。

Thermoflagger^TM IC允許使用者為整個電子產品輕鬆配置過溫檢測系統，並助力實現尺寸和功耗的雙重改善。東芝將繼續開發具有各種功能的Thermoflagger^TM IC。



「作者：東芝半導體，出處連結https://toshiba-semicon-storage.com/cn/company/news/news-topics/2023/05/linear-20230516-1.html」

應用

• 移動設備（筆記型電腦等）
• 家用電器
• 工業設備等

特性

• 配置簡單，可與PTC熱敏電阻結合使用
• 通過串聯PTC熱敏電阻可同時在多個點進行過溫監測
• 低功耗：IDD10U＝11.3μA（典型值）
• 小型標準封裝：SOT-553（ESV）
• 可選PTCO輸出電流：IPTCO＝10μA（典型值）
• 高PTCO輸出電流精度：±8%（V_DD＝3.3V，25℃）
• FLAG信號輸出（PTCGOOD）

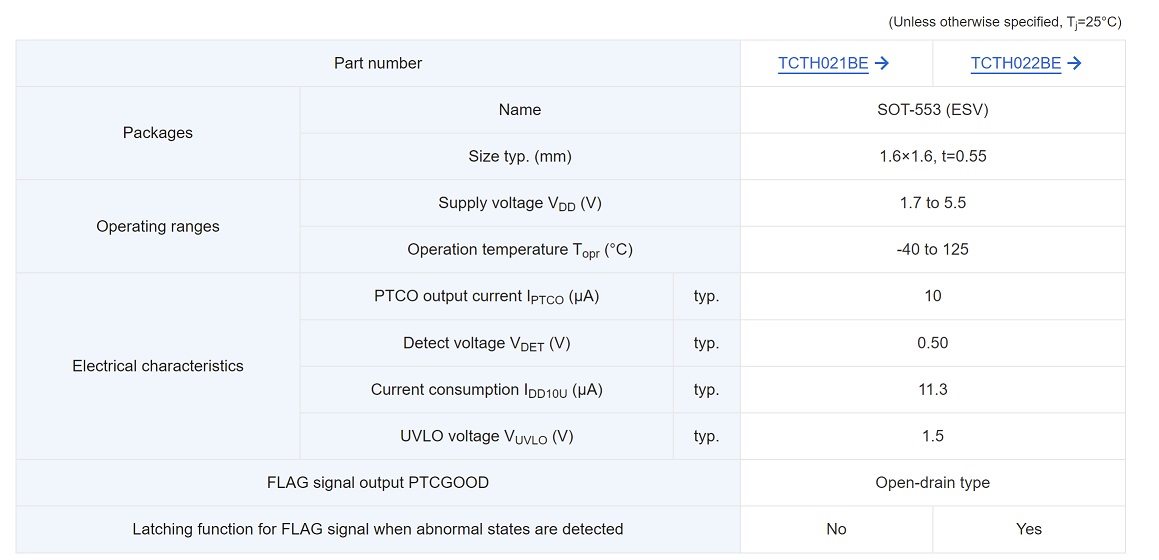

主要規格

「作者：東芝半導體，出處連結https://toshiba-semicon-storage.com/cn/company/news/news-topics/2023/05/linear-20230516-1.html」
