Topic:
• RTC簡介
• RTC應用場景
• IC 及模組RTC 比較
• RTC IC結構簡介
• NXP RTC 產品優勢
• NXP主推RTC系列
RTC簡介
RTC 全名為Real time clock，用以讓電子產品能夠有時間計數的功能
- 市面上所有的電子產品只要有時間表現，都代表裡面有RTC功能，可能為獨立IC，也可能為其他積體電路內建或 module。
- RTC的精準度誤差主要產生的原因為石英震盪器誤差所造成的，小部分為IC本身的誤差造成。
- RTC對時間的精準度會隨者溫度的變化而改變，主因為石英震盪器精準度容易受到溫度的影響。
- RTC 內部構造為人工石英片 ( 二氧化矽之結晶體 SiO2 )，並透過壓力讓石英片產生壓電效應，進而產生週期系的振動頻率，搭配電極板並讓頻率輸出到外部。

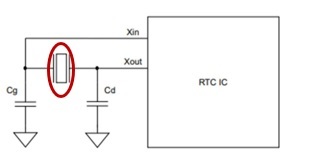

- 一般 RTC 的 IC 還需要搭配震盪電路才能順利起振，通常是一顆 32.768Khz 晶體外加兩顆匹配電容。
- 汽車電子: BMS,T-Box, EDR 事故資料記錄器（英語：Event data recorder，缩写为EDR）導航 /
- 智能交通: 捷運系統.鐵路系統,ETC /
- 安全防護: 防盜保全系統,門禁控制 交通系統 /
- 家電 : 咖啡機 洗衣機 除濕機 冷氣機 電暖爐 數位機上盒
- 計算機: TV,Server , Desktop
- 水電器三表: 水表,電表,天然氣
一般來說，有三種應用方式來實現RTC功能：
(1) 使用RTC模組
(2) 使用RTC IC搭配石英晶體(Crystal)
(3) 使用MCU的內建RTC功能
使用RTC模組
大多 MCU 內建有 RTC 功能，相較於 RTC 模組來比，即使 MCU 在睡眠模式或是低功耗模式時的耗 電還是比較高，若產品有電池壽命或是省電考量，那麼使用 MCU 內含的 RTC 功能可能就較不適 合，設計上就需要考慮 RTC 模組，高信賴度穩定的電路振盪即計時器精準度，縮短電子產品設計時間,Driver以寫好。
使用RTC IC搭配石英晶體(Crystal)
依設計者功能設計,可以更彈性化的設計客製功能和產品,自己搭配Crystal ,包含 Low Power RTC, Low cost RTC, Accurate RTC , Automotive RTC , Low power, time stamp & battery switchover , High Temperature
使用MCU的內建RTC功能
最基礎的簡單設計,無額外功能以及較高耗電
傳統&模組RTC差異?
以及模組RTC優勢比較表
|
應用方式 |
所需外掛元件 |
計時器頻率和精準度 |
消耗電流 |
彈性與功能 |
|
RTC Module |
少 |
高 |
高 |
低 |
|
RTC 搭配Crystal |
一般 |
一般~高(依產品) |
低~中 |
高 |
|
MCU 內建RTC |
少 |
一般 |
高 |
低 |

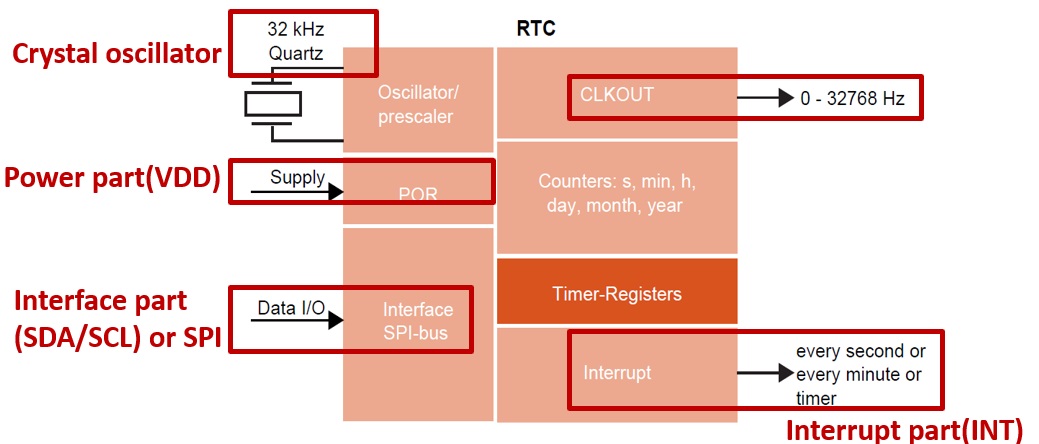

RTC IC 結構簡介
- Power part(VDD)：
RTC的供電來源，由系統供電，或是由鈕扣電池供電。
- Crystal oscillator part(OSCO/OSCI)：
石英震盪器(Crystal)輸入端，用來產生精準的時間，當Crystal每震盪32.768K次則為1秒，以此來計算出精準的秒數。
- Interface part(SDA/SCL)：
控制RTC的Interface，一般有I2C、SPI、3-wire等等。
- Interrupt part(INT) ：
當RTC達成特定條件，由IC發出中斷訊號。
NXP RTC 產品優勢- 低成本與低功耗
- 高精確度
- 車用市場
- 應用場景及選擇廣泛

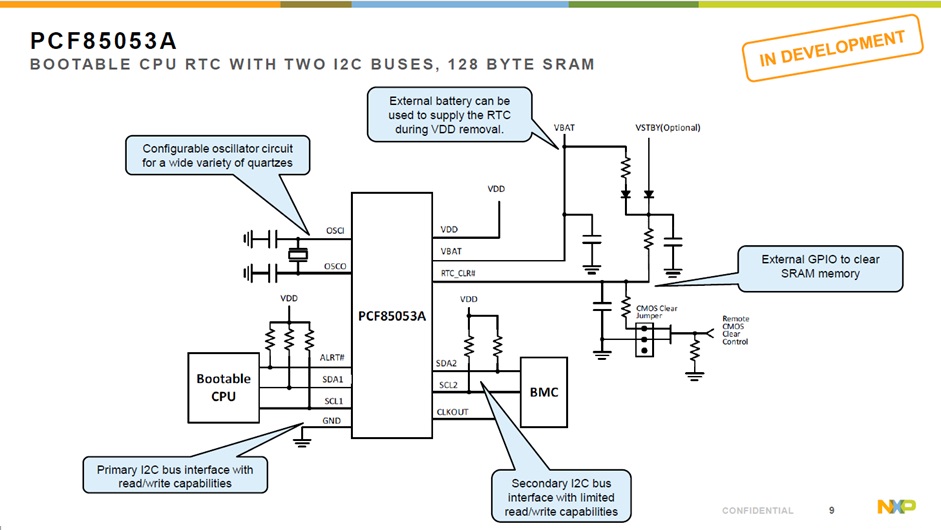

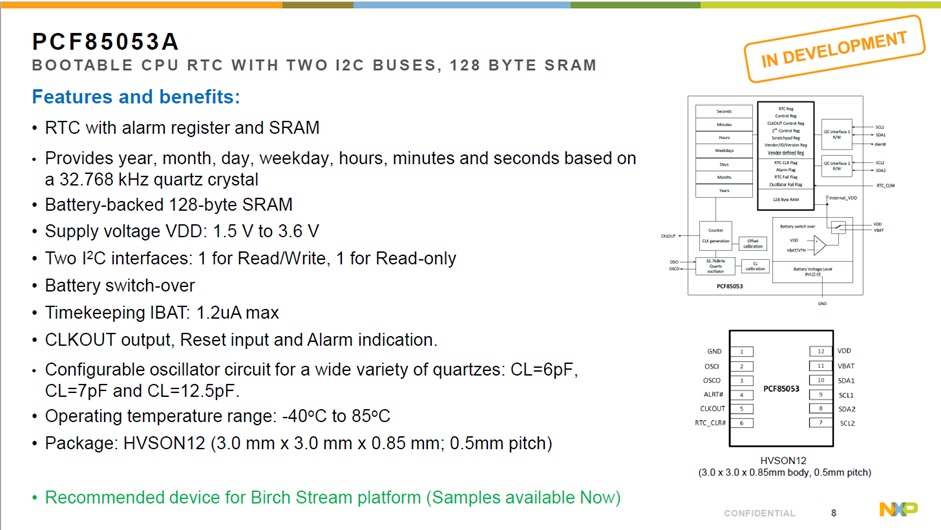

目前主推哪些系列RTC?原因?

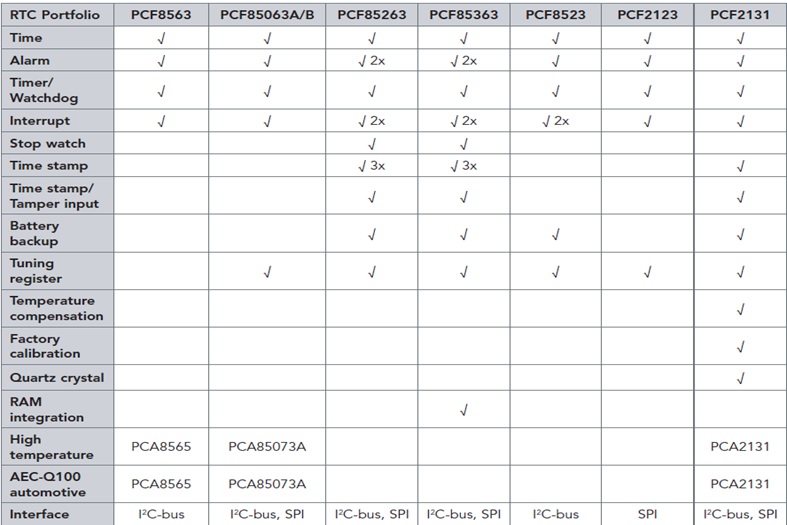

NXP RTC 常用料功能比較 (SELECTOR GUIDE)
====================================================================================

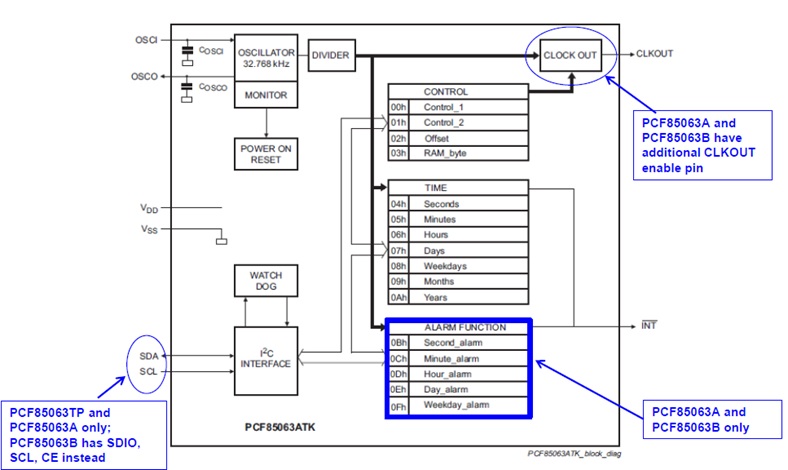

PCF85063: SMALL FOOTPRINT, LOW-POWER RTC

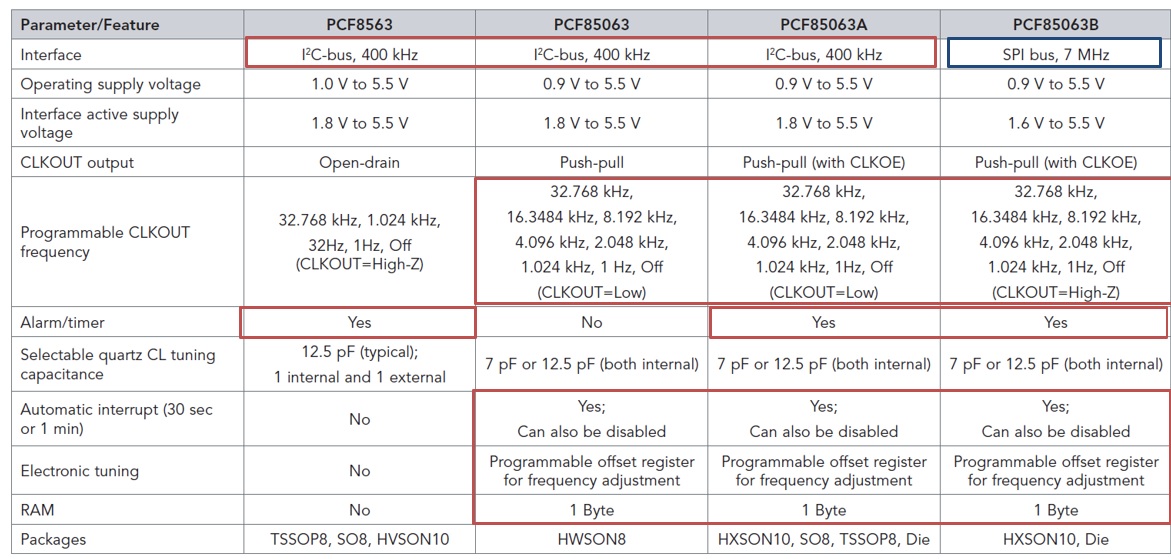

COMPARISON: PCF8563, PCF85063, PCF85063A, AND PCF85063B
INTRODUCING PCF85263 AND PCF85363 FULL FEATURED REAL TIME CLOCKS
PCF2123: ULTRA-LOW POWER RTC WITH SPI INTERFACE

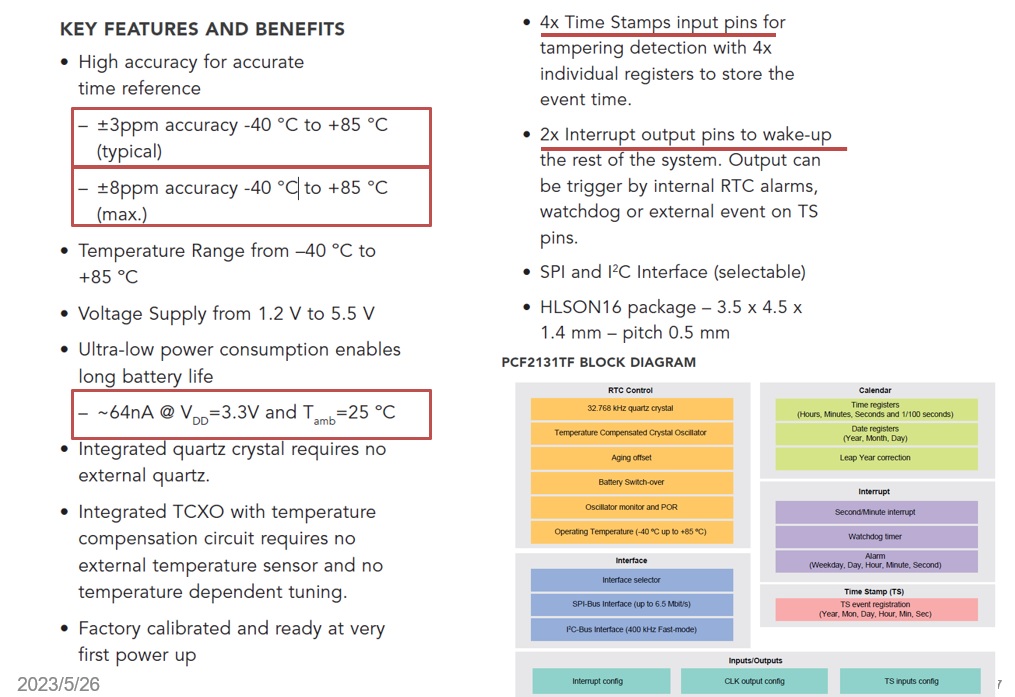

PCF2131TF: NANO-POWER HIGHLY ACCURATE RTC WITH INTEGRATED QUARTZ CRYSTAL
PCA2131TF/Q900: NANO-POWER HIGHLY ACCURATE RTC WITH INTEGRATED QUARTZ CRYSTAL FOR AUTOMOTIVE APPLICATIONS.
