概述
Metanoia 的MT3812是一款三頻段 2×2 多輸入多輸出 (MIMO) 收發器，具有控制收發器和接口的數字內核。MT3812 支持廣泛的無線應用，例如 5G Sub-6GHz 開放無線電接入網絡 (O-RAN:Open Radio Access Network) 無線電單元 (RU)、局域/中程基站、小型蜂窩系統和客戶端設備(CPE: customer-premises equipment)。MT3812 對接收 (RX) 和傳輸 (TX) 模式均使用直接轉換架構。增益設置由無線電信號強度指示器 (RSSI) 提供支持，該指示器會持續向基帶芯片報告。模擬基帶濾波器具有片上校準。MT3812 在 TX 模式下支持 50 至 200 MHz 帶寬 (BW)，在 RX 模式下支持 20 至 200 MHz BW。MT3812 還支持 TX 鏈數字預失真 (DPD:Digital Pre-Distortion) 環回模式下的 400 MHz BW。
此外，由於集成了 LNA、LO、濾波器等許多組件，系統的物料清單 (BOM) 可以顯著減少，從而可以實現低成本、降低功率並使用少量外部元件（例如用於額外功率的外部 PA）。
應用
MT3812 Sub-6GHz 5G-NR RF 收發器 支持可擴展架構，可通過使用芯片的多個實例幫助構建更高密度的應用程序。
目標細分市場
• Sub-6GHz 低密度 O-RAN RU 市場到高密度 RU 解決方案，
• 小型基站（2T2R 至 8T8R）—可直接連接到 5G 核心網絡的獨立設計
• 低功耗 5G Femtocell (2T2R)
• 5G CPE設計
用例

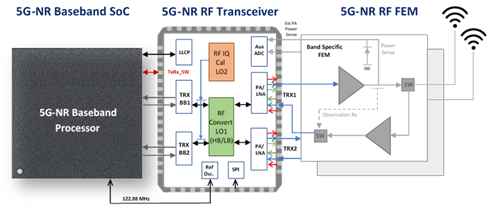

>> 5G RU <= 200 MHz 應用系統
用於 TDD 的 2×2 MIMO，具有帶 DPD 的單載波
• 佔用帶寬通常為 200 MHz，包含一個或多個 5G TDD 分量載波
• 可編程基帶 SoC 上的數據轉換器以 491.52、938.05 或 1966.08 MSPS 運行，並支持兩個 TX 和兩個 RX IQ 流
• 可支持 RU 系統中的 DPD 以實現功率和性能要求
• 定期觀察多個 TX 路徑以跟踪溫度和環境變化的變化
圖片出自: METANOIA
>> 小基站應用系統
用於 TDD 的 4×4 MIMO，帶有兩個收發器
• 用於 TDD 5G NR 系統的 4×4 MIMO
• 一個基帶 SoC 連接到兩個 MT3812 收發器• 通過同步多個分組，可以部署更大的 MIMO 配置
圖片出自: METANOIA

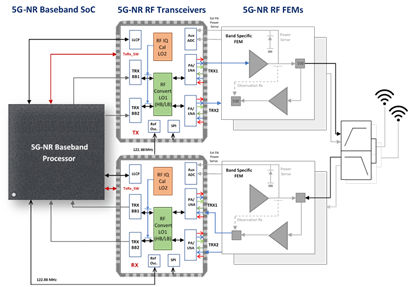

>> Small Cell應用系統
用於 FDD 的 2×2 MIMO，帶有兩個 MT3812 收發器
• 用於 FDD 5G NR 系統的 2×2 MIMO
• 一個基帶 SoC 連接到兩個 MT3812 收發器
• 一個 MT3812 收發器用於TX，一個用於 RX
圖片出自: METANOIA
